Πλάκα ψύξης υγρού μικρο-καναλιών (MLCP) για ηλεκτρονικές συσκευές υψηλής θερμικής ροής
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | Uchi |
| Πιστοποίηση: | SMC |
| Αριθμό μοντέλου: | Ψύκτρα |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100 τεμ |
|---|---|
| Τιμή: | 1300-1500 dollars |
| Χρόνος παράδοσης: | Μη περιορισμένος |
| Όροι πληρωμής: | T/T, paypal, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50000000 τμχ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Βαθιά διαδικασία: | Cnc μηχανική κατεργασία | Διαστάσεις: | Προσαρμόσιμο (π.χ. 100mm x 100mm x 10mm) |
|---|---|---|---|
| Επεξεργασία Επιφανειών: | Καθαρισμός λαδιών και αντιοξειδωτική | Συσκευασία: | ΠΕ σακούλα |
| Λέξη-κλειδί: | Μέρη Macining CNC | Ανοχή: | ±1% |
| Άγωγη δύναμη: | 500 W | Φινίρισμα επιφάνειας: | Φινίρισμα μύλου ή ανοδίωση |
| Υφή υλικού: | 6061 | Πάχος: | 7 χιλιοστά |
| Υπηρεσία: | Υπηρεσία OEM | ||
| Επισημαίνω: | Πλάκα ψύξης υγρού μικρο-καναλιών για ηλεκτρονικά,Πλάκα ψύξης υγρού υψηλής θερμικής ροής,Πλάκα ψύξης MLCP για συσκευές υψηλής θερμότητας |
||
Περιγραφή προϊόντων

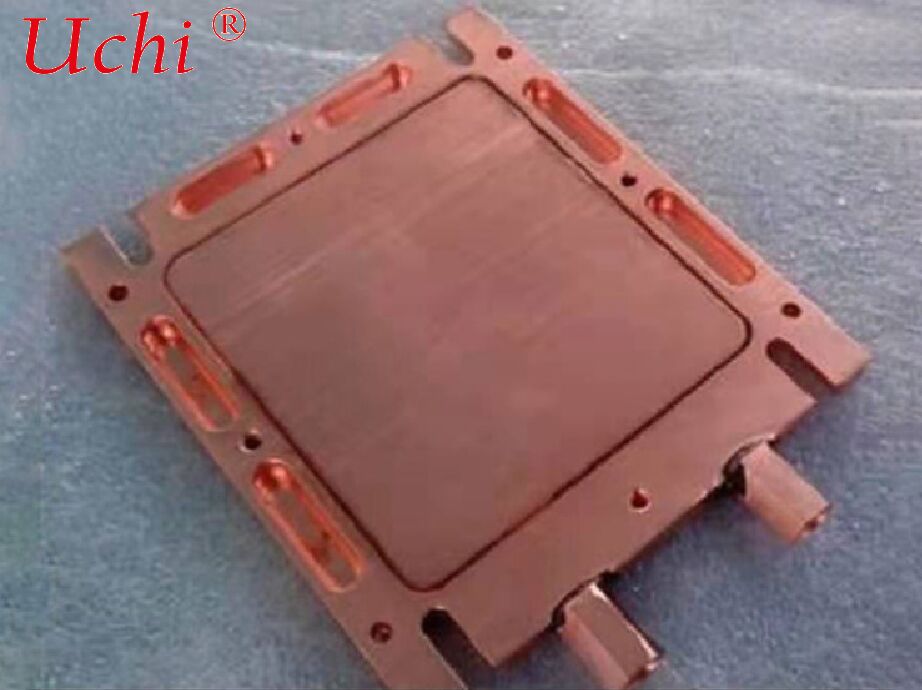

Πλάκα Ψύξης Υγρού Μικρο-Αυλακιού (MLCP)
Η Πλάκα Ψύξης Υγρού Μικρο-Αυλακιού (MLCP) είναι μια απόλυτη θερμική λύση για ηλεκτρονικές συσκευές υψηλής θερμικής ροής. Ο πυρήνας της έγκειται στην ενσωματωμένη πυκνή διάταξη μικρο-αυλακιών ροής με υδραυλική διάμετρο τυπικά ≤1mm (συχνά 50–500μm), η οποία αυξάνει σημαντικά την επιφάνεια και την απόδοση ανταλλαγής θερμότητας, διακρίνοντάς την από τις συμβατικές πλάκες ψύξης νερού με αυλάκια ροής κλίμακας χιλιοστών.
1. Ορισμός και Βασική Δομή
Ορισμός:
Η MLCP χρησιμοποιεί διαδικασίες ακριβείας για την κατασκευή αυλακιών ροής κλίμακας μικρομέτρων μέσα σε υποστρώματα υψηλής θερμικής αγωγιμότητας. Το ψυκτικό υγρό υφίσταται εξαναγκασμένη μεταφορά εντός των αυλακιών, πραγματοποιώντας μεταφορά θερμότητας σε κοντινή απόσταση / άμεση μεταφορά μεταξύ πηγών θερμότητας και ψυκτικού. Με τα πυκνά διατεταγμένα αυλάκια ροής, η επιφάνεια ανταλλαγής θερμότητας ανά μονάδα επιφάνειας είναι 3–10 φορές μεγαλύτερη από αυτή των παραδοσιακών πλακών ψύξης. Μπορεί να ενσωματωθεί με τη συσκευασία τσιπ για τη μείωση της διαδρομής μεταφοράς θερμότητας.
Βασικά Εξαρτήματα
- Υπόστρωμα: Χαλκός χωρίς οξυγόνο (καλύτερη θερμική αγωγιμότητα, υψηλό κόστος), κράμα αλουμινίου 6061/6063 (οικονομικό), πυρίτιο (χάραξη ημιαγωγών, κατάλληλο για ενσωμάτωση σε επίπεδο τσιπ);
- Συστοιχία μικρο-αυλακιών ροής: Ευθεία, ελικοειδή, παράλληλα ή φράκταλ αυλάκια, συχνά εξοπλισμένα με μικροπτερύγια / νευρώσεις;
- Κάλυμμα στεγανοποίησης σφραγισμένο μέσω συγκόλλησης με τριβή (FSW), συγκόλλησης διάχυσης ή κενού συγκόλλησης με αέριο;
- Θύρες εισόδου & εξόδου υγρού (G1/4, NPT), σφραγισμένες με O-rings ή συγκόλληση;
- Επεξεργασία επιφάνειας: Ανανοποίηση, επιχρωμίωση, αγώγιμη οξείδωση για εγκατάσταση και αντοχή στη διάβρωση.
2. Αρχή Λειτουργίας
Η πλάκα ψύξης είναι στενά συνδεδεμένη με τις πηγές θερμότητας (τσιπ AI, πηγές αντλίας λέιζερ) μέσω θερμικής γράσου ή υλικών αλλαγής φάσης.
Η θερμότητα μεταφέρεται γρήγορα στα τοιχώματα των μικρο-αυλακιών.
Απεσταγμένο νερό ή διάλυμα αιθυλενογλυκόλης ρέει με υψηλή ταχύτητα εντός των μικρο-αυλακιών. Το λεπτό θερμικό όριο μειώνει σημαντικά τη θερμική αντίσταση, προσφέροντας εξαιρετικά υψηλή απόδοση μεταφοράς θερμότητας με μεταφορά.
Το θερμαινόμενο υγρό επιστρέφει σε ψύκτη ή CDU για ψύξη, σχηματίζοντας κλειστό κύκλωμα.
Η ενσωματωμένη MLCP μπορεί να ενσωματώσει αυλάκια ροής εντός της συσκευασίας, επιτυγχάνοντας μια σύντομη διαδρομή μεταφοράς θερμότητας «από το τσιπ στο ψυκτικό», με τη θερμική αντίσταση να μειώνεται στο επίπεδο των 0,03℃·cm²/W.
3. Κύριες Διαδικασίες Κατασκευής
- Ακριβής χάραξη + συγκόλληση διάχυσης / FSW: Μικρο-αυλάκια που σχηματίζονται με φωτολιθογραφία και χάραξη σε υποστρώματα πυριτίου / χαλκού, σφραγισμένα με συγκόλληση στερεάς κατάστασης. κατάλληλο για εξαιρετικά λεπτά αυλάκια (50–100μm);
- Ενσωματωμένοι μικροσωλήνες + συγκόλληση κενού: Συστοιχία εξαιρετικά λεπτών χάλκινων σωλήνων ενσωματωμένων στο υπόστρωμα, με τα κενά να γεμίζουν με συγκόλληση;
- 3D εκτύπωση μετάλλου (SLM): Άμεση διαμόρφωση σύνθετων αυλακιών ροής, ιδανικό για προσαρμογή μικρών παρτίδων;
- Χημική χάραξη + συγκόλληση λέιζερ: Κατάλληλο για λεπτές πλάκες ψύξης, εξισορροπώντας την ακρίβεια και το κόστος.
4. Πλεονεκτήματα Απόδοσης και Σύγκριση (έναντι Συμβατικών Πλακών Ψύξης Νερού)
| Στοιχείο Σύγκρισης | Πλάκα Ψύξης Υγρού Μικρο-Αυλακιού (MLCP) | Συμβατική Πλάκα Ψύξης Νερού (αυλάκια κλίμακας mm) |
|---|---|---|
| Μέγεθος Αυλακιού | 50–500μm, πυκνή διάταξη | 1–6mm, αραιά ελικοειδή / παράλληλα αυλάκια |
| Επιφάνεια Ανταλλαγής Θερμότητας | 3–10 φορές υψηλότερη ανά μονάδα επιφάνειας | Βασική επιφάνεια χωρίς πυκνή ενίσχυση |
| Ικανότητα Θερμικής Ροής | Πάνω από 1000W/cm², υποστηρίζει 2000W+ μονό τσιπ | ≤300W/cm², δύσκολο για εξαιρετικά υψηλή ισχύ |
| Θερμική Αντίσταση | Εξαιρετικά χαμηλή (0,03–0,1℃·cm²/W) | Σχετικά υψηλή (0,2–0,5℃·cm²/W) |
| Ομοιομορφία Θερμοκρασίας | Εξαιρετική, χωρίς τοπικά καυτά σημεία | Μέση, μεγάλη διαφορά θερμοκρασίας μεταξύ άκρης και κέντρου |
| Κόστος | Υψηλό κόστος Ε&Α και κατασκευής, για εφαρμογές υψηλής τεχνολογίας | Χαμηλό κόστος, ώριμη μαζική παραγωγή |
5. Βασικές Τεχνικές Παράμετροι
- Παράμετροι αυλακιού: Πλάτος 50–500μm, βάθος 200–800μm, απόσταση 100–300μm;
- Ρυθμός ροής & πτώση πίεσης: Ταχύτητα ροής 2–5m/s, πίεση λειτουργίας 0,5–1,5MPa, πτώση πίεσης ελεγχόμενη εντός 0,3MPa;
- Θερμική αγωγιμότητα υλικού: Χαλκός 386W/m·K, κράμα αλουμινίου 205W/m·K;
- Απόδοση στεγανοποίησης: Ρυθμός διαρροής ηλίου ≤1×10⁻⁹ mbar·L/s;
- Επιπεδότητα επιφάνειας: ≤0,05mm/100mm.
6. Τυπικά Σενάρια Εφαρμογής
- Διακομιστές AI και τσιπ υπολογιστών: GPU NVIDIA Rubin, CPU υψηλής τεχνολογίας, κάρτες επιταχυντών AI με κατανάλωση ισχύος 1500–2300W ανά τσιπ;
- Οπτικοί λέιζερ υψηλής ισχύος: Μονάδες αντλίας, συνδυαστές δέσμης, συντονιστικές κοιλότητες;
- Κατασκευή ημιαγωγών: Εξοπλισμός ανόπτησης λέιζερ, χάραξης;
- Ιατρικός εξοπλισμός: Θεραπευτικά όργανα λέιζερ υψηλής ισχύος.
7. Οδηγίες Επιλογής και Συντήρησης
- Επιλογή: Προσδιορίστε την πυκνότητα αυλακιού και το υλικό με βάση τη θερμική ροή. επιλέξτε το πάχος σύμφωνα με τους περιορισμούς χώρου. επιβεβαιώστε τις προδιαγραφές θύρας και τη συμβατότητα ψυκτικού;
- Συντήρηση: Απαιτείται απεσταγμένο νερό (αγωγιμότητα <1μS/cm). αντικαταστήστε το ψυκτικό κάθε 6–12 μήνες για την αποφυγή επικαθίσεων. πραγματοποιήστε ετήσιους ελέγχους πίεσης και διαρροής ηλίου. αποφύγετε σοβαρούς κραδασμούς για την αποφυγή παραμόρφωσης των αυλακιών.8. Τάσεις Τεχνολογίας
Βαθιά ενσωμάτωση με τη συσκευασία τσιπ (Chiplet + MLCP);
- Ψύξη δύο φάσεων (βρασμός εντός μικρο-αυλακιών) για περαιτέρω βελτίωση της απόδοσης;
- Επιστημονικές ανακαλύψεις σε οικονομικές διαδικασίες κατασκευής για την προώθηση της υιοθέτησης σε εξοπλισμό υπολογιστών μεσαίας κατηγορίας.
