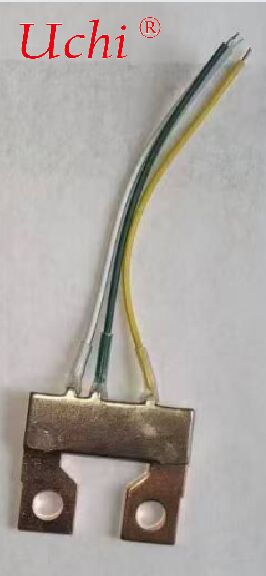

Πρότυπο: OMWH12-H-6-IR-A

1Γενική εικόνα του προϊόντος

1. Εξεργασία με συγκόλληση: Αντισταθμιστικό στοιχείο με στήριγμα και κράμα χαλκού, συγκολλημένο σε επιφάνειες χωρίς κούρεμα, χωρίς κενά, κρύες αρθρώσεις ή ψευδείς συγκόλλησεις.
2. Εμφάνιση: επίπεδη, ομαλή και ομοιόμορφη επιφάνεια, χωρίς τρύπες, εγκαύματα, σκουριά, μόλυνση ή ρωγμές.
3. Συμπίεση: Ζυγισμένες περιοχές καλυμμένες με διαφανή θερμικά συρρικνωτικό σωλήνα, σφιχτό και χωρίς ρυτίδες.

6. Κριτήρια δοκιμής και αποδοχής

1. Δοκιμή εργοστασίου: 100% επιθεώρηση της αντίστασης (200μΩ±3%), της εμφάνισης και της συνέχειας μολύβδου.Έκθεση δοκιμής εργοστασίουεκδόθηκε.
2. Δοκιμή δειγματοληψίας: Σύμφωνα με την GB/T 2828.1-2012, δειγματοληψία για την αντίσταση στην τάση, την μόνωση και την αντοχή στη τράβηξη, AQL=0.65.
3. Έγγραφα αποδοχής: Έκθεση εργοστασιακής δοκιμής, πιστοποιητικό υλικού, συμμόρφωση με το RoHS/REACH (κατά αίτηση).

7Συσκευασία & Μεταφορά

1. Συσκευή: χωριστά συσκευασμένα σε αντιστατικές σακούλες, 50/100 τεμάχια ανά κουτί.
2. Μεταφορές: Ενυδατοασφαλής και αντι-δονητική συσκευασία, αποφυγή συγκρούσεων.

Βασικές λειτουργίες

• Κατανομή ροής / Συλλογή: Διανέμετε το ψυκτικό υγρό από την κύρια γραμμή ομοιόμορφα σε πολλαπλές πλακέτες ψύξης. Συλλέξτε θερμαινόμενο υγρό από κάθε κλάδο και επιστρέψτε το στην πηγή ψύξης / CDU μετά την ανταλλαγή θερμότητας.
• Διαχείριση πίεσης και αντίστασης: Ελέγχος της πτώσης της πίεσης σε κάθε κλάδο για την αποτροπή τοπικής υπερθέρμανσης που προκαλείται από άνιση ροή.
• Απλουστευμένη Πυροδότηση και Συντήρηση: Μειώστε τον αριθμό των συνδέσμων· με ταχείς συνδέσμους, οι ενιαίες ψυκτικές πλάκες μπορούν να εγκατασταθούν ή να αφαιρεθούν γρήγορα για συντήρηση.
• Παρακολούθηση και ρύθμιση (υψηλού επιπέδου μοντέλα): Ενσωματωμένοι μετρητές ροής, αισθητήρες θερμοκρασίας / πίεσης, ακόμη και βαλβίδες για την ακριβή ρύθμιση της ροής σε κάθε κλάδο.

Συνηθισμένοι τύποι και δομές

Με εφαρμογή

• Πολλαπλή (Προμήθεια): 1 είσοδος, N έξοδοι.
• Συλλέκτης (πλευρά επιστροφής): N είσοδοι, 1 έξοδος· συνήθως χρησιμοποιούνται σε ζεύγη.

Μέθοδος διαίρεσης ροής

• Τύπος Y / Τάι Πολλαπλή: 1 είσοδος, 2 έξοδοι· κατάλληλο για μικρά συστήματα με δύο ψυγεία.
• Διάταξη γραμμής / σειράς: 1 είσοδος, πολλαπλές έξοδοι (π.χ. 1 έως 4, 1 έως 6), συνήθως χρησιμοποιούνται σε κέντρα δεδομένων / εγκαταστάσεις εξόρυξης.
• Κονδύλος δακτυλικής μορφής: Για κυκλώματα ψύξης υγρών κλειστού κυκλώματος.

Μέσω της Προσαρμοστικότητας

• Καθορισμένος τύπος: Χωρίς βαλβίδες, χαμηλό κόστος, ροή καθορίζεται από το σχεδιασμό του ανοίγματος / του καναλιού.
• Ρυθμίσιμος τύπος: Κάθε κλάδος είναι εξοπλισμένο με βαλβίδες βελόνας / σφαίρας· η ροή ρυθμίζεται χειροκίνητα ή ηλεκτρικά.

Υλικό & Διασύνδεση

• Υλικά: Κυρίως κράμα αλουμινίου / ανοξείδωτο χάλυβα / χαλκό.

  Λύκιο αλουμινίου: ελαφρύ, μετριοπαθές κόστος.

  Ατσάλι από ανοξείδωτο χάλυβα: αντοχή σε υψηλή πίεση, καλή αντοχή στη διάβρωση.

  Χαλκός: εξαιρετική θερμική αγωγιμότητα αλλά υψηλό κόστος.

  Πρέπει να είναι συμβατό με το ψυκτικό υγρό του συστήματος για την πρόληψη της διάβρωσης.
• Διασύνδεση:

  Ψύξη με νερό PC: συνήθωςG1/4"Δήμα.

  Βιομηχανικό / κέντρο δεδομένων: φλάντζες, εξαρτήματα συμπίεσης, γρήγοροι συνδετήρες (π.χ. DME, ISO 8434).
• Σφραγισμός: Πρέπει να χρησιμοποιούνται δαχτυλίδια/σφραγίδες για την πρόληψη διαρροών· συνιστώμενα υλικά: νιτρικό καουτσούκ (NBR) ή φθοριούχο καουτσούκ (FKM).

Βασικές παράμετροι επιλογής

• Αριθμός υποκαταστημάτων και ζήτηση ροής: Διασφάλιση επαρκούς ροής για κάθε ψυχρή πλάκα ώστε να ικανοποιούνται οι απαιτήσεις ψύξης και να αποφεύγεται υπερβολική πτώση πίεσης.
• Εργασιακή πίεση / θερμοκρασία: Οι βιομηχανικές ψυκτικές πλάκες λειτουργούν συνήθως σε θερμοκρασία 0,3·1 MPa, 30·50°C.
• Αντίσταση ροής και ομοιομορφία: Ο σχεδιασμός του διαύλου ροής καθορίζει την απόκλιση ροής· τα συστήματα υψηλής τεχνολογίας απαιτούν απόκλιση ροής μεταξύ κλάδων < 5%.
• Μέγεθος και συμβατότητα διεπαφής: Αντιστοιχεί με την εσωτερική διάμετρο του σωλήνα και τον τύπο του συνδέσμου.
• Χώρος εγκατάστασης: Το μήκος και το ύψος των συσσωρευτών ράβδου πρέπει να ταιριάζουν με τη διάταξη του ντουλαπιού / του εξοπλισμού.

Σενάρια εφαρμογής

• Προσωπικός υπολογιστής / Σταθμός εργασίας: Συλλογή τύπου Y για διπλές ψυχρές πλάκες CPU + GPU.
• Διακομιστές AI κέντρου δεδομένων: Συλλέκτες ράβδου για τοποθέτηση σε ράφι, 1 έως 8/16 για ψυκτικές πλάκες πολλαπλών GPU.
• Συγκεντρώσεις ανθρακωρύχων: Πολλαπλές συλλογές που ψύχνουν ταυτόχρονα πολλαπλές πλακέτες hash.
• Συσκευές μπαταριών για οχήματα νέας ενέργειας: Κεντρική προμήθεια και επιστροφή για τις πλάκες ψύξης υγρών.

Εγκατάσταση και σημειώσεις

• Διαχωρισμένες γραμμές τροφοδοσίας και επιστροφής για την αποφυγή θερμικού βραχυκυκλώματος.
• Συγκεντρώστε τα συνδετήρες ομοιόμορφα. Συνιστάται κλειδί ροπής.
• Πλήρης εξαερισμός κατά την αρχική γέμιση του συστήματος.
• Ελέγξτε τακτικά την ηλικία των σφραγίδων για να αποφευχθεί η διαρροή.
• Τοποθετήστε τον συλλογισμό σε εύκολα προσβάσιμη και παρατηρήσιμη θέση.
