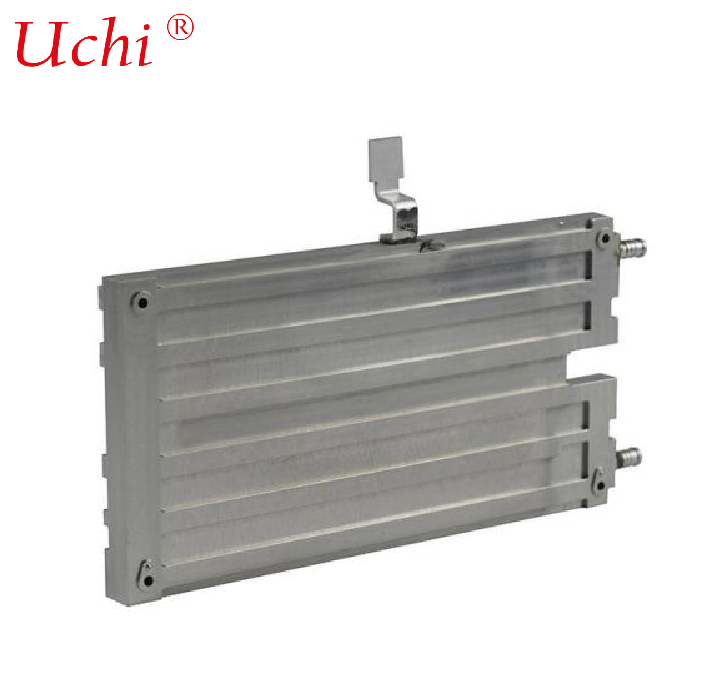

Ψυχρή πλάκα υγρού με διαδικασία συγκόλλησης με ανάδευση τριβής Συγκόλληση με τριβή (FSW)
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 ΤΕΜ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | όγκος |
| Χρόνος παράδοσης: | 5-7 μέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επεξεργασία Επιφανειών: | Σφράγιση + φινίρισμα επιφάνειας | Θόρυβος: | ≤60dB |
|---|---|---|---|
| Τύπος ψυκτικού: | Τύπος ψυκτικού | Μέγεθος: | Προσαρμόσιμο |
| Θεραπεία: | Παθητικοποίηση Θερμοαγωγική | Αξιολόγηση IP: | IP65 |
| Εύρος θερμοκρασίας λειτουργίας: | -40°C έως 120°C | Εύρος θορύβου: | 9,5-25 |
| Θερμική αγωγιμότητα: | 400 W/m·K | Βαθιά διαδικασία: | Μηχανική CNC |
| Υλικό Βάσης: | Αργίλιο ή χαλκός | ||
| Επισημαίνω: | Συγκολλημένη πλάκα ψύξης υγρού με συγκόλληση τριβής,ψυχρή πλάκα υγρού υψηλής απόδοσης,ανθεκτική πλάκα ψύξης υγρού FSW |
||
Περιγραφή προϊόντων
Υγρό Ψυχρό Πλάκα Συγκόλλησης Τριβής Ανάδευσης (FSW).
Η υγρή ψυχρή πλάκα συγκόλλησης τριβής (FSW) είναι ένα εξάρτημα απαγωγής θερμότητας από κράμα αλουμινίου. Ενώνει την πλάκα βάσης με τα κανάλια ροής και την πλάκα κάλυψης σε ένα σύνολο μέσω συγκόλλησης στερεάς κατάστασης χωρίς τήξη υλικού, με υψηλή αξιοπιστία, αντοχή σε διαρροές και αντοχή σε κραδασμούς.
2. Αρχή Εργασίας
- Αυλάκια καναλιού ροής μηχανής στην πλάκα βάσης.
- Τοποθετήστε την πλάκα καλύμματος στην κορυφή και σφίξτε τη διάταξη άκαμπτα.
- Ένας περιστρεφόμενος πείρος ανάδευσης πιέζει προς τα κάτω και ταξιδεύει κατά μήκος της άρθρωσης. Η θερμότητα τριβής μαλακώνει το μέταλλο σε πλαστική κατάσταση.
- Το πλαστικοποιημένο μέταλλο επιχωματώνεται και σφυρηλατείται πίσω από τον πείρο ανάδευσης, σχηματίζοντας μια πυκνή ραφή συγκόλλησης.
- Η όλη διαδικασία δεν περιλαμβάνει τήξη υλικού, σύρμα συγκόλλησης, συγκόλληση μετάλλου πλήρωσης ή προστατευτικό αέριο.
Σχηματικό διάγραμμα Αρχή συγκόλλησης με ανάδευση τριβής
3. Βασικά πλεονεκτήματα
✅Ανώτερη Δύναμη: Η αντοχή συγκόλλησης φτάνει το 90–95% του βασικού μετάλλου, πολύ υψηλότερη από αυτή των συγκολλημένων αρμών (περίπου 50–70%).
✅Εξαιρετική στεγανότητα: Η πυκνή συγκόλληση είναι απαλλαγμένη από πόρους. Η πίεση διάρρηξής του υπερβαίνει το 1,5 MPa, εξασφαλίζοντας μη διαρροή σε μακροχρόνια υψηλή πίεση.
✅Ελάχιστη Παραμόρφωση: Ως διαδικασία συγκόλλησης στερεάς κατάστασης με στενή ζώνη που επηρεάζεται από τη θερμότητα, η επιπεδότητα ελέγχεται εντός 0,1 mm/m.
✅Αντοχή σε κόπωση & κραδασμούς: Οι εξευγενισμένοι μεταλλικοί κόκκοι επιτρέπουν σταθερή απόδοση υπό συνθήκες δόνησης και θερμικού κύκλου, όπως εφαρμογές αποθήκευσης οχημάτων και ενέργειας.
✅Ελαφρύς σχεδιασμός: Το πάχος του τοίχου μπορεί να μειωθεί (π.χ. από 1,5 mm σε 1,0 mm), το βάρος κοπής κατά 20–30%.
✅Φιλικό προς το περιβάλλον: Χωρίς αναθυμιάσεις συγκόλλησης ή ρύπανση υλικού συγκόλλησης, με χαμηλή κατανάλωση ενέργειας.
✅Ευέλικτη Σχεδίαση: Συμβατό με σύνθετα κανάλια ροής, συμπεριλαμβανομένων οφιοειδών καναλιών, μικροκαναλιών και καναλιών ειδικού σχήματος.
4. Κοινά Υλικά
- Κράμα αργιλίου: 6061/6063 (ισορροπημένη αντοχή και θερμική αγωγιμότητα); 1050/1070 (υψηλή θερμική αγωγιμότητα).
- Κράμα χαλκού: Υψηλότερη θερμική αγωγιμότητα, που εφαρμόζεται σε σενάρια με εξαιρετικά υψηλή ροή θερμότητας.
- Ανόμοια Υλικά: Αλουμίνιο-χαλκός, αλουμίνιο-ανοξείδωτο ατσάλι (μοναδικό πλεονέκτημα τεχνολογίας FSW).
5. Τυπικές εφαρμογές
