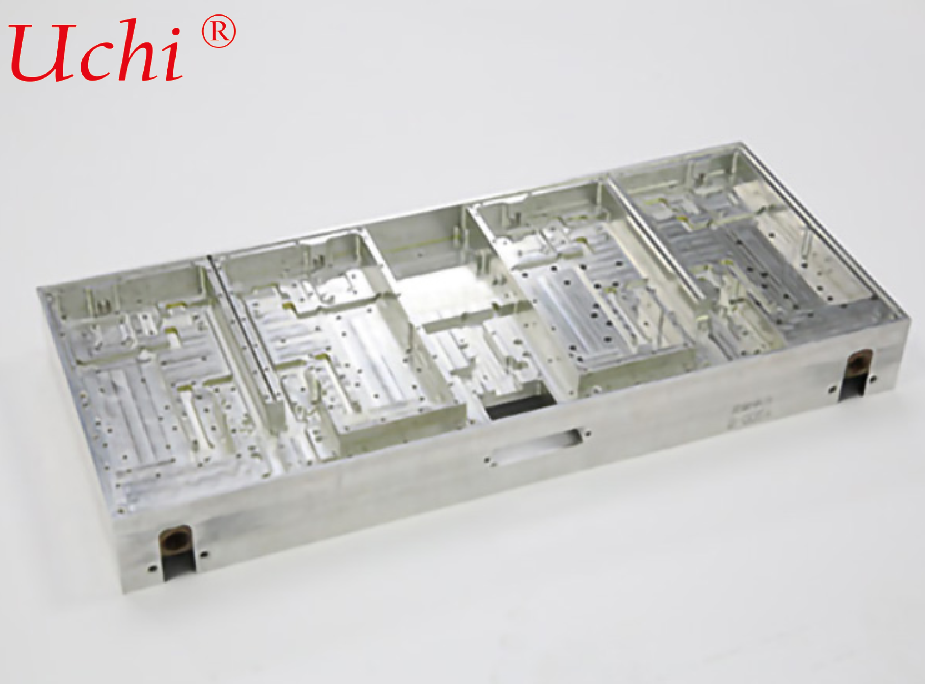

Υψηλής συχνότητας ένεση που σχηματίζεται κρύα πλάκα Ένα κομμάτι υψηλής πίεσης πετσέτα χύτευσης υγρού ψύξης πλάκα
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 τεμ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | όγκος |
| Χρόνος παράδοσης: | 5-7 μέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ανοχή: | 0,05 χιλ. | Φινίρισμα: | Καθαρό + ανωτισμένο |
|---|---|---|---|
| Θεραπεία: | Παθητικοποίηση Θερμοαγωγική | Πίεση Εργασίας: | Τουλάχιστον 1 bar |
| Φινίρισμα επιφάνειας: | Φινίρισμα μύλου ή ανοδίωση | Διάμετρος εξόδου: | 1/4 ίντσας ή προσαρμόσιμο |
| ρυθμός ροής: | Έως 5 λίτρα/λεπτό | Διαδικασία: | CNC Machining+ Surface επεξεργασία |
| Θερμική αγωγιμότητα: | 73 W/m·K | Άγωγη δύναμη: | 2000 W |
| Τύπος τοποθέτησης: | Βιδωτή βάση | Δύναμη θερμικής ψύξης: | 30w |
| Διάσταση προϊόντος: | Μπορεί να προσαρμοστεί | Συσκευασία: | ΠΕ σακούλα |
| Υλικό: | Χαλκός / Αλουμίνιο | ||
| Επισημαίνω: | Ψυχρή πλάκα με υψηλής συχνότητας ένεση,Πλάκα ψύξης υγρού υψηλής πίεσης από ένα κομμάτι,Πλάκα ψύξης υγρού με εγγύηση |
||
Περιγραφή προϊόντων
Ψυχρή πλάκα χύτευσης με έγχυση υψηλής συχνότητας
Ψυχρή πλάκα ψύξης υγρού χύτευσης υπό πίεση ενός τεμαχίου | Ψυχρή πλάκα από κράμα αλουμινίου για ολοκληρωμένες πηγές θερμότητας υψηλής ισχύος
Υιοθετεί διαδικασία σχηματισμού ενός τεμαχίου με έγχυση υψηλής συχνότητας και υψηλής πίεσης. Το τηγμένο κράμα αλουμινίου εγχέεται στο καλούπι υπό υψηλή πίεση για την άμεση διαμόρφωση σύνθετων κλειστών εσωτερικών καναλιών ροής. Δεν απαιτείται μεταγενέστερη συγκόλληση & σύνδεση πλακών. Τα κανάλια ροής και το σώμα της ψυχρής πλάκας διαμορφώνονται ως ένα ενιαίο κομμάτι. Οι βάσεις στήριξης, οι οπές με σπείρωμα και οι βάσεις πολλαπλής εισαγωγής μπορούν να ενσωματωθούν σε ένα εξάρτημα. Είναι το προτιμώμενο ολοκληρωμένο εξάρτημα ψύξης υγρού για αποθήκευση ενέργειας, τροφοδοτικά, IGBT και ηλεκτρονικά συστήματα ελέγχου υψηλής ισχύος.
Κύρια Χαρακτηριστικά Προϊόντος
✅ Μονοκόμματη διαμόρφωση με έγχυση, χαμηλότερος κίνδυνος διαρροής
Διαμορφώνεται σε μία μόνο διαδικασία χύτευσης, εξαλείφοντας τις συγκολλήσεις μεγάλης επιφάνειας πολλαπλών στρωμάτων πλακών. Ο κίνδυνος διαρροής μειώνεται σημαντικά. Τα κανάλια ροής και το περίβλημα ενσωματώνονται με υψηλή δομική αντοχή, εξαιρετική αντοχή σε κραδασμούς και κρούσεις για μακροχρόνια λειτουργία σε οχήματα και ερμάρια αποθήκευσης ενέργειας.
✅ Υψηλή ευελιξία σχεδιασμού καναλιών ροής, ενσωμάτωση πολλαπλών λειτουργιών
Σύνθετα εσωτερικά κανάλια ροής προκαθορίζονται από το καλούπι. Οι ωτίδες στήριξης, οι πείροι με σπείρωμα, οι κοιλότητες αισθητήρων και οι βάσεις πολλαπλής εισαγωγής μπορούν να διαμορφωθούν απευθείας στην ψυχρή πλάκα. Μειώνει τη δευτερεύουσα κατεργασία και τη συναρμολόγηση εξαρτημάτων, συντομεύει τις διαδικασίες συναρμολόγησης και μειώνει το κόστος BOM.
✅ Υψηλή αντοχή σε πίεση & εξαιρετική δομική ακαμψία
Υπόστρωμα χύτευσης υψηλής πυκνότητας με καλύτερη ακαμψία από τις ψυχρές πλάκες φουσκώματος. Εξαιρετική αντοχή σε πίεση, λιγότερη παραμόρφωση υπό συνθήκες μεγάλης πλάκας και φόρτισης.
✅ Κατάλληλο για μαζική παραγωγή & σταθερή παράδοση
Η χύτευση με έγχυση υψηλής συχνότητας επιτρέπει γρήγορη διαμόρφωση, καλή συνέπεια παρτίδας και σταθερή απόδοση, με προφανές πλεονέκτημα κόστους για παραγγελίες μεγάλου όγκου.
✅ Προαιρετικά υλικά, συμβατό με πολλαπλά υγρά μεταφοράς θερμότητας
Κυρίως υιοθετεί κράμα αλουμινίου χύτευσης με καλή θερμική αγωγιμότητα. Συμβατό με αντιψυκτικό αιθυλενογλυκόλης, καθαρό νερό, διηλεκτρικό ψυκτικό. Διατίθεται επιφανειακή παθητικοποίηση και ανοδίωση για αντιδιαβρωτική επεξεργασία.
Σενάρια Εφαρμογής
Ψύξη υγρού PCS αποθήκευσης ενέργειας, ηλεκτρονικά συστήματα ελέγχου νέας ενέργειας, μονάδες ισχύος IGBT/SiC υψηλής ισχύος, τροφοδοτικά σταθμών φόρτισης, βιομηχανικά τροφοδοτικά υψηλής ισχύος, θερμικός εξοπλισμός υψηλής ισχύος οχημάτων.
Προδιαγραφές Προϊόντος (Πρότυπο, προσαρμόστε όπως απαιτείται)
- Υλικό: Κράμα αλουμινίου χύτευσης (AlSi10Mg, κ.λπ.)
- Διαδικασία Σχηματισμού: Χύτευση με έγχυση υψηλής συχνότητας και υψηλής πίεσης, διαμόρφωση ενός τεμαχίου
- Τύπος Καναλιού Ροής: Ενσωματωμένα καμπύλα / παράλληλα / επιστροφής σύνθετα κανάλια (προσαρμοσμένα από καλούπι)
- Τύπος Θύρας: Σύνδεσμος με σπείρωμα, σύνδεσμος γρήγορης αποσύνδεσης, φλάντζα προαιρετικά
- Πίεση Λειτουργίας: ≤1.8MPa (έκδοση υψηλής πίεσης προσαρμόσιμη)
- Επιφανειακή Επεξεργασία: Ως χυτευμένο, αμμοβολή, ανοδίωση, αντιδιαβρωτική παθητικοποίηση
- Ρευστό Λειτουργίας: Υδατικό διάλυμα αιθυλενογλυκόλης, καθαρό νερό, διηλεκτρικό ψυκτικό
- Βασικά Χαρακτηριστικά: Μονοκόμματη διαμόρφωση, χωρίς συγκολλήσεις σύνδεσης, υψηλή ακαμψία, κατάλληλο για μαζική παραγωγή
