Μονάδα ελέγχου θερμοκρασίας κυκλοφορίας νερού για έξυπνο υγρόψυγμένο στρώμα

Πλήρης Διαδικασία Συναρμολόγησης Μονάδας Ελέγχου Θερμοκρασίας για Στρώμα Ψύξης Νερού (Όλα τα Εξαρτήματα Αντιστοιχούν στα Τρία Σχέδια)
Ι. Πλήρης Λίστα Υλικών (Εξαρτήματα Αντιστοιχούν στα Τρία Σχέδια)

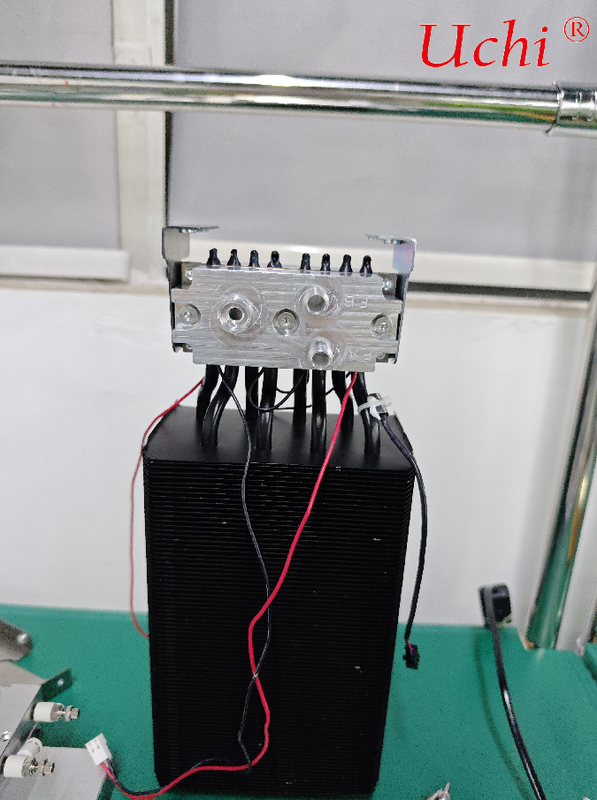

Μονάδα Πυρήνα Ψύξης (Σχέδιο 1): Διπλού κυκλώματος πλάκες ψύξης νερού αλουμινίου, 8 σωλήνες θερμότητας αγωγιμότητας, πολλαπλά ψυκτικά τσιπ θερμοηλεκτρικής ψύξης TEC, κόκκινα και μαύρα καλώδια τροφοδοσίας για τσιπ TEC

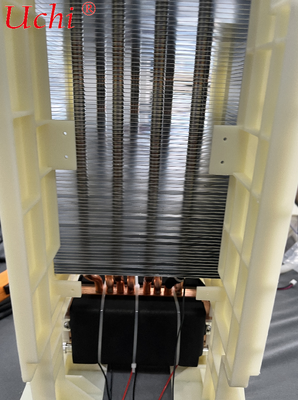

Συναρμολόγηση Ψύξης (Σχέδιο 3): Βραχίονας αεραγωγού με νάιλον μόνωση, ψύκτρα αλουμινίου υψηλής πυκνότητας, σωλήνες ισοθερμικής μεταφοράς χαλκού, μαύρη βάση αγωγιμότητας θερμότητας για τσιπ TEC

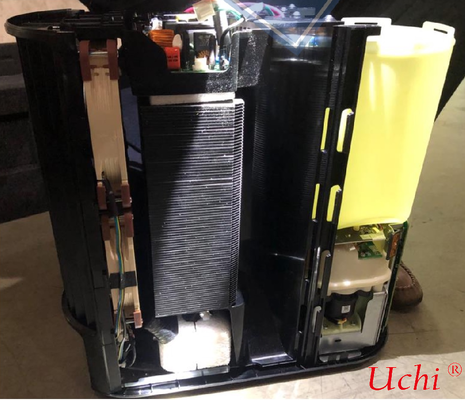

Κύριο Περίβλημα, Κύκλωμα Νερού και Ηλεκτρονικά Εξαρτήματα Ελέγχου (Αποσυναρμολογημένο Σχέδιο Κύριας Μονάδας 2): Πλαστικό περίβλημα κύριας μονάδας, δεξαμενή αποθήκευσης νερού, αθόρυβη αντλία κυκλοφορίας νερού, κύρια πλακέτα κυκλώματος ελέγχου PCB, σφουγγάρι απόσβεσης κραδασμών, κλιπ καλωδίωσης, ανεμιστήρας ψύξης DC, αισθητήρας στάθμης νερού, αισθητήρας θερμοκρασίας, εξωτερικό πάνελ λειτουργίας
II. Βήμα 1: Συναρμολόγηση Στρώματος Πυρήνα Ψύξης και Συναρμολόγησης Ψύξης (Συναρμολόγηση Θερμής Άκρης Βασικών Εξαρτημάτων)
Καθαρίστε τις επιφάνειες θερμής άκρης των τσιπ ψύξης TEC και την επίπεδη επιφάνεια της μαύρης βάσης χαλκού, στη συνέχεια απλώστε ομοιόμορφα ένα λεπτό στρώμα θερμικής γράσου για να γεμίσετε τα κενά και να μειώσετε την αντίσταση στη θερμότητα.
Πιέστε τις θερμές άκρες πολλαπλών τσιπ ψύξης TEC σφιχτά στην μαύρη βάση και ασφαλίστε τα προσωρινά με δεματικά καλωδίων. Τοποθετήστε τις ψυχρές άκρες των τσιπ TEC προς τα πάνω για να ευθυγραμμιστούν με τις πλάκες ψύξης νερού αλουμινίου διπλού κυκλώματος από πάνω.
Εισάγετε το ένα άκρο κάθε σωλήνα θερμότητας χαλκού στις προ-καθορισμένες αυλακώσεις του σωλήνα της μαύρης βάσης και περάστε το άλλο άκρο μέσα από την άνω ψύκτρα αλουμινίου υψηλής πυκνότητας. Βεβαιωθείτε ότι κάθε σωλήνας θερμότητας σχηματίζει μια σφιχτή εφαρμογή με τις πλάκες χωρίς χαλαρά κενά.
Τοποθετήστε τον μπεζ βραχίονα αεραγωγού με νάιλον μόνωση, ευθυγραμμίστε τις οπές στερέωσης και στις δύο πλευρές της ψύκτρας και στερεώστε τις με βίδες για να σχηματίσετε έναν κλειστό κάθετο αεραγωγό, διασφαλίζοντας ότι όλη η ροή αέρα από τον ανεμιστήρα περνά μέσα από τις πλάκες αλουμινίου.
Συνδέστε τα κόκκινα και μαύρα καλώδια τροφοδοσίας των τσιπ TEC, δρομολογήστε την καλωδίωση μέσα από τις προ-καθορισμένες αυλακώσεις του βραχίονα και στερεώστε με κλιπ για να αποτρέψετε βραχυκυκλώματα λόγω επαφής με τη μεταλλική ψύκτρα.
III. Βήμα 2: Συναρμολόγηση Πλακών Ψύξης Νερού Ψυχρής Άκρης
Απλώστε ένα άλλο λεπτό στρώμα θερμικής γράσου στις επιφάνειες ψυχρής άκρης των τσιπ TEC, ευθυγραμμίστε τις πλάκες ψύξης νερού αλουμινίου διπλού κυκλώματος FA/EB που φαίνονται στο Σχέδιο 1, και πιέστε τις κάθετα για να εφαρμόσουν στενά σε όλες τις ψυχρές άκρες των τσιπ TEC.
Σφίξτε τις βίδες στερέωσης και στις δύο πλευρές των πλακών ψύξης νερού με ομοιόμορφη δύναμη για να αποφύγετε το σπάσιμο των τσιπ TEC υπό πίεση. Ελέγξτε ότι οι τρεις θύρες νερού γρήγορης σύνδεσης είναι ανεμπόδιστες και αφήστε χώρο για εξωτερικές σωληνώσεις στρώματος.
Εγκαταστήστε θερμικά παρεμβύσματα στα σημεία επαφής μεταξύ των άνω άκρων των 8 σωλήνων θερμότητας αγωγιμότητας και του πίσω μέρους των πλακών ψύξης νερού για να βοηθήσετε στην εξισορρόπηση της θερμοκρασίας ψυχρής άκρης και να εξαλείψετε τις τοπικές διαφορές θερμοκρασίας.
IV. Βήμα 3: Προ-συναρμολόγηση Συστήματος Κυκλώματος Νερού (Δεξαμενή Νερού + Αντλία Νερού)
Βγάλτε το πλαστικό περίβλημα της κύριας μονάδας, εγκαταστήστε την κίτρινη δεξαμενή αποθήκευσης νερού στην δεξιά καμπίνα και στερεώστε τα κλιπ ορίου για να αποτρέψετε το κούνημα και τη διαρροή νερού.
Συνδέστε το κάτω μέρος της δεξαμενής αποθήκευσης νερού με την αθόρυβη αντλία κυκλοφορίας νερού DC και συμπιέστε τον δακτύλιο στεγανοποίησης για να σταματήσετε τη διαρροή νερού. Συνδέστε την είσοδο και την έξοδο νερού της αντλίας με τις θύρες κυκλοφορίας FA και EB των πλακών ψύξης νερού μέσω σωλήνων σιλικόνης.
Συνδέστε έναν αισθητήρα ροής νερού και έναν αισθητήρα θερμοκρασίας νερού σε σειρά στο κύκλωμα νερού, τοποθετήστε όλες τις σωληνώσεις στις πλευρικές αυλακώσεις καλωδίωσης και αφήστε μια θύρα υπερχείλισης αναπλήρωσης νερού. Στερεώστε όλες τις συνδέσεις με σφιγκτήρες σωλήνων για να αποτρέψετε τη διαρροή νερού κατά τη διάρκεια της κυκλοφορίας.
Κολλήστε λευκό σφουγγάρι απόσβεσης κραδασμών στο κάτω μέρος της αντλίας νερού και της ψύκτρας για να απομονώσετε τους κραδασμούς και να μειώσετε τον θόρυβο λειτουργίας ολόκληρης της μονάδας τη νύχτα.
V. Βήμα 4: Καλωδίωση και Εγκατάσταση Συστήματος Ηλεκτρονικού Ελέγχου
Εγκαταστήστε την κύρια πλακέτα κυκλώματος ελέγχου PCB στην άνω καμπίνα της κύριας μονάδας και στερεώστε μονωτικά στηρίγματα για να αποφύγετε την επαφή μεταξύ της πλακέτας κυκλώματος και της μεταλλικής ψύκτρας.
Συνδέστε τις καλωδιώσεις ανά κατηγορία:
Καλώδια τροφοδοσίας: Συνδέστε τα κόκκινα και μαύρα καλώδια τροφοδοσίας TEC, τα καλώδια τροφοδοσίας της αντλίας νερού και τα καλώδια τροφοδοσίας του ανεμιστήρα ψύξης στους ακροδέκτες εξόδου τροφοδοσίας της κύριας πλακέτας.
Καλώδια σήματος αισθητήρα: Συνδέστε τους αισθητήρες θερμοκρασίας νερού, τους αισθητήρες θερμοκρασίας ζώνης στρώματος και τους αισθητήρες χαμηλής στάθμης νερού στους ακροδέκτες λήψης σήματος της κύριας πλακέτας.
Καλώδια επικοινωνίας πάνελ: Συνδέστε το επίπεδο καλώδιο του εξωτερικού πάνελ λειτουργίας στη διεπαφή επικοινωνίας της κύριας πλακέτας.
Στερεώστε όλες τις καλωδιώσεις σε στρώματα στην αριστερή αυλάκωση καλωδίωσης με καφέ πλαστικά κλιπ και τακτοποιήστε τα για να αποτρέψετε τις σωληνώσεις και τους ανεμιστήρες από το να ξύνουν τα καλώδια. Τυλίξτε και στερεώστε τα πλεονάζοντα καλώδια για να εξαλείψετε τον θόρυβο συντονισμού.
VI. Βήμα 5: Κλείσιμο Περιβλήματος Κύριας Μονάδας και Συναρμολόγηση Αεραγωγού
Σπρώξτε ολόκληρη τη συναρμολογημένη μονάδα ψύξης και ψύκτρας στην μεσαία καμπίνα της κύριας μονάδας ως σύνολο, και στερεώστε την στη βάση με βίδες.
Τοποθετήστε τον ανεμιστήρα ψύξης DC στη θέση του αεραγωγού στο μπροστινό μέρος της ψύκτρας, με τον ανεμιστήρα να φυσά αέρα προς τις πλάκες αλουμινίου για να σχηματίσει ψύξη με εξαναγκασμένη συναγωγή.
Ευθυγραμμίστε τα κλιπ στα άνω και κάτω πλαστικά περιβλήματα της κύριας μονάδας, στερεώστε ολόκληρη τη μονάδα και κλειδώστε το περίβλημα με βίδες. Αφήστε εξόδους για εξωτερικές σωληνώσεις νερού των πλακών ψύξης νερού και καλώδια τροφοδοσίας.
Ελέγξτε όλα τα κινούμενα μέρη: ο ανεμιστήρας περιστρέφεται χωρίς τριβή, η αντλία νερού λειτουργεί ομαλά χωρίς εμπλοκή, η δεξαμενή νερού μπορεί να αφαιρεθεί κανονικά για αναπλήρωση νερού, και οι συνδέσεις του κυκλώματος νερού είναι ελεύθερες από εξώθηση και κάμψη.
VII. Βήμα 6: Δοκιμή Νερού και Τροφοδοσίας Ολοκληρωμένης Μονάδας (Υποχρεωτικός Εργοστασιακός Έλεγχος)
Δοκιμή Κυκλώματος Νερού
Γεμίστε τη δεξαμενή νερού με απεσταγμένο νερό, ξεκινήστε την αντλία νερού για 10 λεπτά κυκλοφορίας, και ελέγξτε όλες τις συνδέσεις και τις πλάκες ψύξης νερού για διαρροή ή στάξιμο νερού.
Επαληθεύστε ότι ο αισθητήρας ροής νερού μπορεί να ανιχνεύσει κανονικά τη ροή νερού. Η κύρια πλακέτα θα ενεργοποιήσει την προστασία χαμηλής στάθμης νερού για να απενεργοποιήσει τη μονάδα όταν δεν υπάρχει νερό.
Δοκιμή Απόδοσης Ελέγχου Θερμοκρασίας
Ενεργοποιήστε το πάνελ λειτουργίας, ρυθμίστε τη λειτουργία ψύξης στους 18°C και τη λειτουργία θέρμανσης στους 45°C αντίστοιχα για να δοκιμάσετε τον ανεξάρτητο έλεγχο θερμοκρασίας των διπλών κυκλωμάτων νερού.
Λειτουργήστε συνεχώς για 2 ώρες, ελέγξτε ότι η ψύκτρα δεν υπερθερμαίνεται, η ταχύτητα του ανεμιστήρα παραμένει σταθερή, και τα τσιπ TEC δεν παρουσιάζουν μείωση συχνότητας λόγω υψηλής θερμοκρασίας.
Ο μετρούμενος νυχτερινός θόρυβος δεν πρέπει να υπερβαίνει τα 35dB, χωρίς εμφανείς κραδασμούς από τη ροή νερού ή ανώμαλο θόρυβο ανεμιστήρα.
Δοκιμή Λειτουργίας Προστασίας
Αποκλείστε χειροκίνητα τον αεραγωγό της ψύκτρας. Η κύρια πλακέτα θα διακόψει αυτόματα την τροφοδοσία στα τσιπ TEC μέσω προστασίας από υπερθέρμανση.
Αδειάστε όλο το νερό από τη δεξαμενή νερού. Η προστασία χαμηλής στάθμης νερού θα απενεργοποιήσει ολόκληρη τη μονάδα και θα εμφανίσει μια προειδοποίηση χαμηλής στάθμης νερού στο πάνελ.
VIII. Συμβουλές Αποφυγής Βασικών Σφαλμάτων Συναρμολόγησης
⚠️ Μην εφαρμόζετε υπερβολικά παχύ στρώμα θερμικής γράσου. Χρειάζεται μόνο ένα λεπτό στρώμα. Υπερβολικά παχύ γράσο θα αυξήσει σημαντικά την αντίσταση στη θερμότητα και θα μειώσει την απόδοση ψύξης.
Ποτέ μην λυγίζετε ή ισιώνετε τους σωλήνες θερμότητας χαλκού. Η απόφραξη της εσωτερικής ροής του εργασιακού μέσου θα απενεργοποιήσει άμεσα τη διάχυση θερμότητας.
Ο βραχίονας με νάιλον μόνωση δεν πρέπει να παραλείπεται ή να αφαιρείται, αλλιώς η επαφή μεταξύ της μεταλλικής ψύκτρας και των γραμμών τροφοδοσίας θα προκαλέσει βραχυκυκλώματα και θα κάψει την πλακέτα κυκλώματος.
Μόνο απεσταγμένο νερό είναι κατάλληλο για το κύκλωμα νερού. Το νερό της βρύσης απαγορεύεται κατά τη συναρμολόγηση και τις δοκιμές για να αποφευχθεί η πρόωρη συσσώρευση αλάτων και η απόφραξη των σωληνώσεων.
