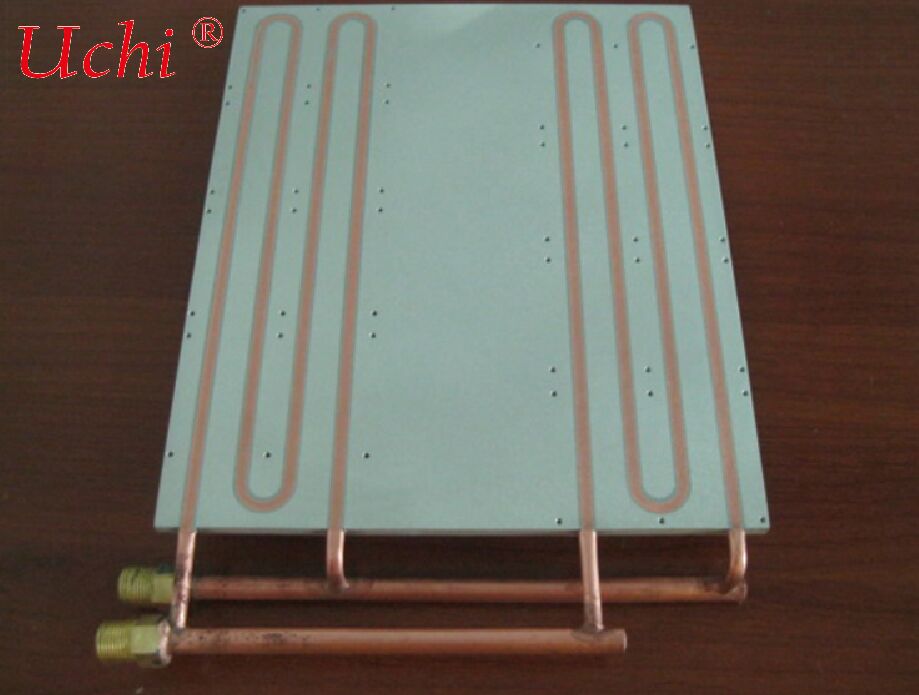

Πλάκα ψύξης υγρού διπλής εισόδου και διπλής εξόδου για αυτοκίνητα

I. Επισκόπηση προϊόντος

II. Βασικά Σημεία Πώλησης (Συνοπτική Έκδοση)

• Διπλή κυκλοφορία για πιο αποτελεσματικό και ομοιόμορφο έλεγχο θερμοκρασίας



  Διαθέτοντας ανεξάρτητους βρόχους διπλής εισόδου διπλής εξόδου για διαχωρισμένη απαγωγή θερμότητας και σύγχρονο έλεγχο θερμοκρασίας, η απόδοση ανταλλαγής θερμότητας είναι 30%–50% υψηλότερη από τις παραδοσιακές πλάκες ψύξης μονής εισόδου μονής εξόδου και 20% υψηλότερη από τις συμβατικές πλάκες ψύξης κοιλότητας. Η διαφορά θερμοκρασίας του πακέτου μπαταριών ≤2℃, συμβατή με υπερταχεία φόρτιση 6C–8C, εξαλείφοντας πλήρως τον περιορισμό ισχύος λόγω υψηλής θερμοκρασίας και τα τοπικά σημεία υπερθέρμανσης, ικανοποιώντας πλήρως τις απαιτήσεις ψύξης υψηλής ροής θερμότητας.

• Ενσωματωμένη δομή για αξιοσημείωτη μείωση βάρους και κόστους



  Ενσωματώνει λειτουργίες απαγωγής θερμότητας και φέρουσας ικανότητας, μπορεί να χρησιμοποιηθεί ως φέρουσα βάση για πακέτα μπαταριών, επιτυγχάνοντας μείωση βάρους 10%–15%. Το κράμα αλουμινίου είναι πάνω από 40% ελαφρύτερο από τις χάλκινες πλάκες ψύξης. Ο ενσωματωμένος σχεδιασμός διπλού κυκλώματος δεν απαιτεί επιπλέον όγκο, μειώνοντας το κόστος εξαρτημάτων και συναρμολόγησης για να υποστηρίξει την ελάφρυνση του οχήματος και τη βελτίωση της αυτονομίας.

• Πλεονάζων σχεδιασμός με αξιοπιστία διάρκειας ζωής αυτοκινήτου



  Η ανεξάρτητη πλεονάζουσα σχεδίαση διπλού κυκλώματος επιτρέπει σε ένα κύκλωμα να λειτουργεί ως εφεδρικό σε περίπτωση βλάβης του άλλου, διασφαλίζοντας αδιάλειπτη θερμική διαχείριση. Η συγκόλληση με κενό / FSW στερεάς κατάστασης εγγυάται μηδενική διαρροή (ρυθμός διαρροής ηλίου ≤1×10⁻⁹ mbar·L/s). Διαθέτει αντοχή σε αλάτι, αντοχή στη διάβρωση, ευρεία προσαρμοστικότητα θερμοκρασίας (-40℃ έως 120℃) και διάρκεια ζωής ≥10 έτη. Έχει περάσει δοκιμές δονήσεων (20g) και κρούσης (50g) αυτοκινήτου, κατάλληλο για σύνθετες οδικές συνθήκες.

• Ευέλικτη προσαρμογή για ακριβή προσαρμογή σε όλα τα σενάρια



  Τα κανάλια ροής διπλού κυκλώματος (σερπεντίνης / παράλληλα), οι θέσεις των θυρών και οι διαστάσεις είναι προσαρμόσιμα. Συμβατό με ολοκληρωμένες λύσεις CTC / CTB και συστήματα θερμικής διαχείρισης 3-σε-1 για εμπορικά οχήματα υψηλής ισχύος, καλύπτοντας μοντέλα από κατηγορία A00 έως βαρέα εμπορικά οχήματα. Οι αισθητήρες ελέγχου θερμοκρασίας μπορούν να ενσωματωθούν για ανεξάρτητη παρακολούθηση θερμοκρασίας διπλού κυκλώματος.

• Ελεγχόμενη μαζική παραγωγή με εξαιρετική απόδοση κόστους σε ολόκληρο τον κύκλο



  Ποσοστό επιτυχίας μαζικής παραγωγής ≥98%, κόστος πάνω από 25% χαμηλότερο από δύο πλάκες ψύξης μονής εισόδου μονής εξόδου και πάνω από 30% χαμηλότερο από πλάκες ψύξης μικροκαναλιών. Παρατείνει τη διάρκεια ζωής της μπαταρίας κατά πάνω από 20%, μειώνει το κόστος βλαβών και συντήρησης, μειώνει το συνολικό κόστος ιδιοκτησίας (TCO) κατά πάνω από 15% και υποστηρίζει μαζική παραγωγή μεγάλης κλίμακας.


III. Βασικές Τεχνικές Παράμετροι (Πρότυπο Αυτοκινήτου)

IV. Τυπικά Σενάρια Εφαρμογής

• Επιβατικά οχήματα νέας ενέργειας: Κάτω ψύξη για πακέτα μπαταριών σε μοντέλα BEV / PHEV μεγάλης αυτονομίας, γρήγορης φόρτισης υψηλής ισχύος, συμβατό με ολοκληρωμένο σχεδιασμό αμαξώματος CTC / CTB, βελτιώνοντας τη χρήση χώρου και τη σταθερότητα αυτονομίας για να διαχειριστεί την ψύξη υψηλής ροής θερμότητας.
• Εμπορικά οχήματα / βαρέα φορτηγά: Θερμική διαχείριση 3-σε-1 για μπαταρίες ισχύος, κινητήρες και ηλεκτρονικά συστήματα ελέγχου. Ο ανεξάρτητος έλεγχος θερμοκρασίας διπλού κυκλώματος προσαρμόζεται στη λειτουργία υψηλού φορτίου, στις σύνθετες οδικές συνθήκες και στη γρήγορη φόρτιση υψηλής ισχύος, διασφαλίζοντας πλεονάζουσα ασφάλεια του συστήματος θερμικής διαχείρισης.
• Συστήματα αποθήκευσης ενέργειας: Έλεγχος θερμοκρασίας για πακέτα μπαταριών σε βιομηχανικά και εμπορικά κοντέινερ αποθήκευσης ενέργειας. Η διπλή κυκλοφορία βελτιώνει την απόδοση απαγωγής θερμότητας, προσαρμόζεται σε φόρτιση και εκφόρτιση υψηλής ισχύος και διασφαλίζει ασφαλή και σταθερή λειτουργία χωρίς τοπική υπερθέρμανση.
• Ειδικά οχήματα: Ψύξη μπαταριών για μηχανήματα κατασκευών και οχήματα logistics. Ο πλεονάζων σχεδιασμός διπλού κυκλώματος ενισχύει την αξιοπιστία υπό σκληρές συνθήκες, προσαρμόζεται σε υψηλές/χαμηλές θερμοκρασίες και περιβάλλοντα ισχυρών δονήσεων για να παρατείνει τη διάρκεια ζωής των εξαρτημάτων.

V. Οδηγίες Επιλογής και Εγκατάστασης

1. Αντιστοίχιση ισχύος: Για πακέτα μπαταριών 100–200 kWh, επιλέξτε πλάκες ψύξης υγρού διπλής εισόδου διπλής εξόδου κατηγορίας 8–20 kW. Για 200 kWh και άνω, χρησιμοποιήστε μονάδες κατηγορίας 20–30 kW για να καλύψετε τις απαιτήσεις υψηλής ροής θερμότητας οχημάτων με διαφορετική αυτονομία και επίπεδα ισχύος.
2. Επιλογή καναλιού ροής: Τα διπλά παράλληλα κανάλια πολλαπλών διακλαδώσεων προτιμώνται για μοντέλα γρήγορης φόρτισης (χαμηλή πτώση πίεσης, συμβατότητα με υψηλή ροή). Τα διπλά σερπεντίνης κανάλια για μοντέλα μεγάλης αυτονομίας (υψηλή ανταλλαγή θερμότητας, πιο ομοιόμορφος έλεγχος θερμοκρασίας), υποστηρίζοντας ανεξάρτητη ρύθμιση διπλού κυκλώματος.
3. Απαιτήσεις εγκατάστασης: Διασφαλίστε την επιπεδότητα της πλάκας ψύξης ≤0.05 mm, εφαρμόστε με θερμική γράσο ή υλικά αλλαγής φάσης και σφίξτε ομοιόμορφα τις βίδες για να αποφύγετε παραμόρφωση από τοπική τάση. Οι διπλές θύρες πρέπει να αντιστοιχούν στους αγωγούς θερμικής διαχείρισης του οχήματος με στεγανές συνδέσεις.
4. Απαιτήσεις μέσου: Χρησιμοποιήστε 50% αιθυλενογλυκόλη + 50% απιονισμένο νερό (αγωγιμότητα <1 μS/cm). Συνιστάται τακτική αντικατάσταση κάθε 12 μήνες για την αποφυγή επικαθίσεων και φραγμάτων στα διπλά κυκλώματα που μειώνουν την απαγωγή θερμότητας. Ελέγχετε τακτικά τη λειτουργικότητα της διπλής κυκλοφορίας.
