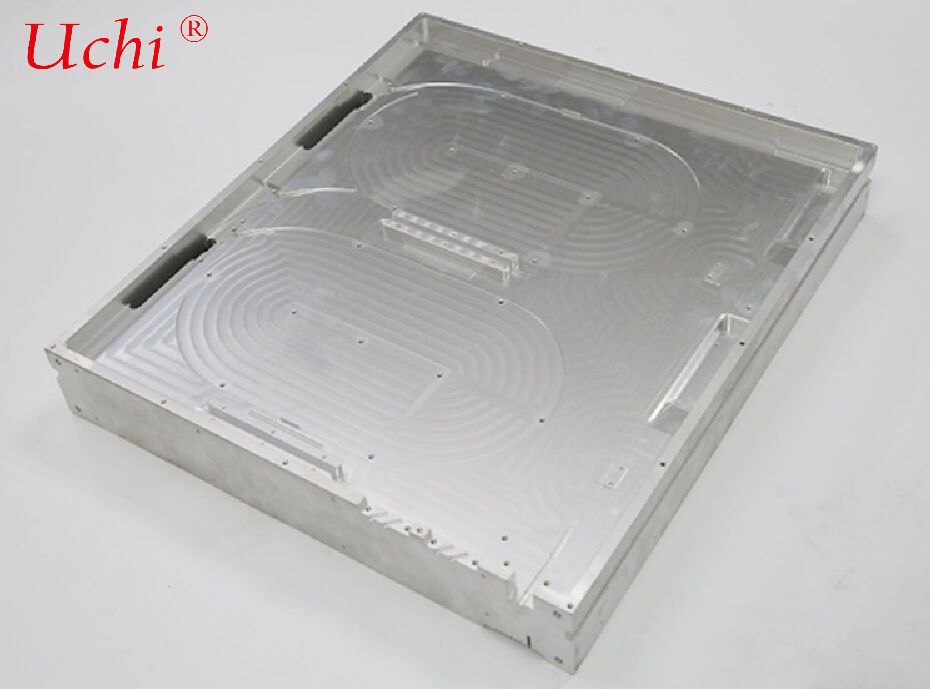

Συστατικό υψηλής απόδοσης υγρής ψύξης με διάσπαση θερμότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | Uchi |
| Πιστοποίηση: | SMC |
| Αριθμό μοντέλου: | Ψύκτρα |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100 τεμ |
|---|---|
| Τιμή: | 1300-1500 dollars |
| Χρόνος παράδοσης: | Μη περιορισμένος |
| Όροι πληρωμής: | T/T, paypal, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50000000 τμχ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| θερμοκρασία περιβάλλοντος: | -30~55°C | Υγρασία: | 5% ~ 90% |
|---|---|---|---|
| Αριθμός πλωτών οδών: | 6 πλωτές οδούς | Ενιαίο μικτό βάρος: | 3.710 κιλά |
| Υφή υλικού: | 6061 | Άρθρο αριθ.: | Πλάκα υγρής ψύξης 14 |
| χαρακτηριστικό: | υψηλή ικανότητα ψύξης | ζωή θαυμαστών: | 100000 ώρες |
| Νήματα σωλήνων κώνου: | ZG, G, NPT κλπ. | Υλικό Βάσης: | Αργίλιο ή χαλκός |
| Εύρος θορύβου: | 9,5-25 | Θόρυβος: | 17dbA |
| Τύπος: | θερμικό δροσίζοντας πιάτο | Τύπος τοποθέτησης: | Τρύπες στερέωσης βιδών |
| Μέγιστη θερμοκρασία λειτουργίας: | 120 ° C | ||
| Επισημαίνω: | θερμική διάχυση της πλάκας ψύξης υγρού,υψηλής απόδοσης συστατικό ψύξης με υγρό,Πλάκα ψύξης υγρού με εγγύηση |
||
Περιγραφή προϊόντων
Ένα εξαρτήμα υψηλών επιδόσεων ψύξης με υγρό, διαφορετικό από τις παραδοσιακές πλάκες ψύξης με νερό με γροθιές,ειδικά σχεδιασμένα για λέιζερ υψηλής ισχύος και οπτικές μονάδες επικοινωνίας)
1Ορισμός και βασική δομή
Ορισμός: Αντί να υιοθετηθεί η παραδοσιακή διαδικασία της μηχανικής άλεσης/αποκοπής και της συγκόλλησης της πλάκας κάλυψης,είναι μια πλάκα ψύξης νερού από οπτικές ίνες με ενσωματωμένα σφραγισμένα κανάλια ροής που πραγματοποιούνται μέσω διαδικασιών όπως η συγκόλληση με τριβή (FSW)Τα κανάλια ροής είναι ενσωματωμένα μέσα στο μεταλλικό υπόστρωμα χωρίς σημάδια αυλακώσεων στην επιφάνεια, επιτυγχάνοντας εξαιρετικά υψηλή συνολική επίπεδεια.
Βασικά συστατικά
- Υπόστρωμα: κράμα αλουμινίου 6061/6063 (αποτελεσματικό από άποψη κόστους), χαλκό χωρίς οξυγόνο (υπεροπλέουσα θερμική αγωγιμότητα, υψηλό κόστος).
- Εσωτερικά κανάλια ροής: ιπποειδείς/παράλληλοι μικροκανάλιοι, ενσωματωμένοι σωλήνες χαλκού, χωρίς εκτεθειμένες εγκοπές.
- Σύνδεσμοι εισόδου και εξόδου νερού (G1/4, NPT κλπ.), δομή σφράγισης (σφράγιση χωρίς συγκόλληση FSW για την πρόληψη διαρροής) ·
- Επεξεργασία επιφάνειας: ανωτισμός (προστασία από τη διάβρωση), αγωγική οξείδωση, επικάλυψη με νικέλιο / κασσίτερο (για την κάλυψη διαφόρων απαιτήσεων εγκατάστασης).
2. Αρχή λειτουργίας
Η επίπεδη επιφάνεια κάτω από την πλάκα ψύξης είναι στενά συνδεδεμένη με πηγές θερμότητας όπως πηγές αντλίας, συνδυαστές δέσμης και κοιλότητες λέιζερ των λέιζερ ινών μέσω θερμικού λίπους ή υλικών αλλαγής φάσης. Η θερμότητα μεταφέρεται γρήγορα μέσω του υποστρώματος υψηλής θερμικής αγωγιμότητας στα εσωτερικά τοιχώματα του καναλιού ροής. Το αποιονισμένο νερό ή το υδατικό διάλυμα αιθυλενογλυκόλης (συνήθως χρησιμοποιείται) κυκλοφορεί μέσα στα κανάλια ροής και απομακρύνει τη θερμότητα μέσω της αναγκαστικής συγκέντρωσης. Το ζεστό υγρό επιστρέφει στην μονάδα διανομής ψύξης (CDU) ή στο ψυγείο για την ανταλλαγή θερμότητας και ψύξη, σχηματίζοντας ένα σύστημα ψύξης κλειστού κυκλώματος. Η δομή χωρίς αυλακώσεις μειώνει τις διεπαφές θερμικής αντίστασης, βελτιώνει την αποτελεσματικότητα της μεταφοράς θερμότητας και αποφεύγει τη συγκέντρωση στρες και τους κινδύνους διάβρωσης στις άκρες των αυλακώσεων.
3. Κεντρικές διαδικασίες παραγωγής
- Επεξεργασία με συγκόλληση με τριβή (FSW, η πιο ευρέως χρησιμοποιούμενη): Προεπιλεγμένος χώρος διαύλου ροής μεταξύ δύο πλάκων· συγκόλληση στερεής κατάστασης που επιτυγχάνεται μέσω θερμομηχανικών επιδράσεων που παράγονται από ένα εργαλείο περιστροφής υψηλής ταχύτητας.δεν απαιτείται συγκόλληση, με ελάχιστη παραμόρφωση, και είναι κατάλληλη για πλακέτες ψύξης νερού μεγάλου μεγέθους και υψηλού φορτίου από οπτικές ίνες.
- Ενσωματωμένος σωλήνας χαλκού + συγκόλληση υπό κενό: Προσυσκευασμένοι σωλήνες χαλκού που ενσωματώνονται σε τυφλές τρύπες του υποστρώματος, με κενά να γεμίζονται μέσω συγκόλλησης υπό κενό για να σχηματίσουν αδιάλειπτα κανάλια ροής.
- Σύνδεση διάχυσης: Μεταλλική ατομική δέσμευση που επιτυγχάνεται υπό υψηλή θερμοκρασία και πίεση, κατάλληλη για πολύ λεπτές και πολύ ακριβείς διαύλους ροής, αλλά με σχετικά υψηλό κόστος.
4. Πλεονεκτήματα απόδοσης και σύγκριση (έναντι παραδοσιακών πλακών ψύξης με νερό με κόκκους)
| Αντικείμενο σύγκρισης | Πλάκα ψύξης νερού με οπτικές ίνες χωρίς αυλαία | Παραδοσιακή πλάκα ψύξης νερού με γρύλο |
|---|---|---|
| Επιφανειακή επίπεδεια | Εξαιρετικά υψηλή (≤ 0,05 mm/100 mm), χωρίς κενά στερέωσης | Κακή, επιρρεπής σε σπασμούς/αποσχηματισμούς στις άκρες των αυλών |
| Θερμική αντοχή | Μειωμένη θερμική αντίσταση (μείωση της θερμικής αντίστασης στη διασύνδεση αυλαίας) | Υψηλότερη, επηρεάζεται σημαντικά από το βάθος της άλεσης και την τοποθέτηση της κάλυψης |
| Αντίσταση διαρροής | Εξαιρετική (FSW συγκόλληση στερεής κατάστασης, χωρίς συγκόλληση, αντοχή σε υψηλή πίεση) | Μέσος όρος (φυσίγγια ευάλωτα στη διάβρωση, όριο χαμηλής πίεσης) |
| Διαρθρωτική αντοχή | Υψηλή, καλή συνολική ακαμψία, ανθεκτική σε δονήσεις και συγκρούσεις | Χαμηλά, οι αυλακώσεις αποδυναμώνουν την αντοχή του υποστρώματος |
| Εφαρμόσιμη πυκνότητα ισχύος | Υψηλή (≥ 500 W/cm2, κατάλληλη για λέιζερ ινών κλάσης kW) | Χαμηλά έως μεσαία (≤ 300 W/cm2) |
| Κόστος | Υψηλό αρχικό κόστος, χαμηλό μακροπρόθεσμο κόστος συντήρησης | Χαμηλό αρχικό κόστος, υψηλός κίνδυνος αποτυχίας και κόστος συντήρησης αργότερα |
5Βασικές τεχνικές παραμέτρους
- Μέγεθος: Προσαρμοσμένο σύμφωνα με τις ενότητες λέιζερ ινών (κοινά μεγέθη: 300×200 mm, 400×300 mm κλπ.) ·
- Παράμετροι διαύλου ροής: εσωτερική διάμετρος 2·6 mm, ταχύτητα ροής 1·3 m/s, πτώση πίεσης ≤0,3 MPa.
- Δυνατότητα διάχυσης θερμότητας: μία μονάδα ψύξης υποστηρίζει πηγές θερμότητας 500 W·10 kW.
- Ενεργειακή πίεση / θερμοκρασία: 0,5 ̇1,0 MPa, -20°C ̇80°C.
- Υλικά: κράμα αλουμινίου (θερμική αγωγιμότητα 200 ∆220 W/m·K) και χαλκός (380 ∆400 W/m·K) ·
- Δοκιμή σφράγισης: ανίχνευση διαρροής ηλίου (λιγμός διαρροής ≤1 × 10−9 mbar·L/s) για να εξασφαλιστεί η μη διαρροή κατά τη διάρκεια μακροχρόνιας λειτουργίας.
6Τυπικά σενάρια εφαρμογής
- Λάιζερ υψηλής ισχύος με ίνες: διάχυση θερμότητας για μονάδες αντλίας, συνδυαστές δέσμης, Q-drives σε βιομηχανικά λέιζερ κοπής/υλίας 1 kW/10 kW.
- Οπτικός εξοπλισμός επικοινωνίας: οπτικές μονάδες υψηλής ταχύτητας στα κέντρα δεδομένων, συνεκτικός εξοπλισμός επικοινωνίας, ενισχυτές EDFA.
- Ιατρικός εξοπλισμός λέιζερ: συσκευές ομορφιάς με ίνες λέιζερ, οδοντιατρικός εξοπλισμός λέιζερ.
- Κατασκευή ημιαγωγών: συστήματα μετάδοσης ινών σε εξοπλισμό επεξεργασίας με λέιζερ και εξοπλισμό διάτρησης με λέιζερ.
7Οδηγίες επιλογής και σχεδιασμού
- Κατανομή της πηγής θερμότητας: καναλιές ροής με σπείρα για ομοιόμορφη κατανομή, καναλιές παράλληλης ροής για πολλαπλά σημεία πηγής θερμότητας.
- Ταχύτητα ροής και πίεση: διασφαλίζεται ταχύτητα ροής ≥ 1 m/s για την αποφυγή τοπικής υπερθέρμανσης.
- Επιλογή υλικού: κράμα αλουμινίου για γενικά σενάρια, χαλκός για εξαιρετικά υψηλή πυκνότητα ροής θερμότητας.
- Διασύνδεση και συμβατότητα: επιβεβαιώστε τις προδιαγραφές και τις θέσεις των συνδέσμων εισόδου/εξόδου νερού ώστε να ταιριάζουν με τις υπάρχουσες ψυκτικές μονάδες/CDU·
- Περιβαλλοντικές απαιτήσεις: βελτιωμένη προστασία από τη διάβρωση των επιφανειών (π.χ. σκληρή ανωδίαση) για εξωτερικά / υγρά περιβάλλοντα.
- Συμμόρφωση: πληροί τις απαιτήσεις CE και RoHS· απαιτείται δοκιμή πίεσης για εφαρμογές υψηλής πίεσης.
8Συστάσεις συντήρησης
- Το ψυκτικό υγρό αντικαθίσταται τακτικά (κάθε 6-12 μήνες) για να αποφεύγεται η κλίμακα;
- Διεξάγεται ετήσια δοκιμή πίεσης και ανίχνευση διαρροών ήλίου για τον έλεγχο διαρροών·
- Να διατηρείται καθαρή η επιφάνεια της πλάκας ψύξης, ώστε να αποφεύγεται η μόλυνση με λάδι που θα επηρεάζει τη θερμική αγωγιμότητα.
- Να αποφεύγονται σοβαρές συγκρούσεις και δονήσεις για να αποφεύγεται η παραμόρφωση του διαδρόμου ροής.
