Υλικό: CU1020Μέγεθος:250x150x15mmΒάρος: 2,5 kgΤεχνολογία: Εργασία CNCΤο χαρακτηριστικό: Καλή ικανότητα ψύξης και Καμία διαρροήΚαθαρισμός και παθητικοποίηση: 1300WΜπορείτε να είστε βέβαιοι ότι θα αγοράσετε από το εργοστάσιό μας την Πλάκα Ψύξης Υδάτος με Προφίλ Αλουμινίου για Θερμοθάλαμο Εξοπλισμού και θα σας προσφέρουμε την καλύτερη υπηρεσία μετά την πώληση και έγκαιρη παράδοση.

Παράμετροι προϊόντος της πλάκας ψύξης με νερό του προφίλ αλουμινίου για απορροφητήρα θερμότητας εξοπλισμού

Υλικό: CU1020

Μέγεθος: 250x150x15mm

Βάρος: 2,5 kg

Τεχνολογία: Τεχνολογία CNC

Χαρακτηριστικό: Καλή ικανότητα ψύξης και μηδενική διαρροή

Επεξεργασία επιφάνειας: καθαρισμός, καθαρισμός και παθητικοποίηση

Δύναμη αγωγιμότητας θερμότητας: 1300W



Πλεονέκτημα προϊόντος του προφίλ αλουμινίου Πλάκα ψύξης με νερό για αποχέτευση θερμότητας εξοπλισμού

Ακριβώς όπως ο θερμολύπτης είναι μια λέξη που οι άνθρωποι θα γνωρίζουν αυτή είναι η συσκευή ψύξης που παίζει σημαντικό ρόλο σε σύγχρονο εξοπλισμό και μηχανές, χωρίς ψύξη θερμολύπτη,Θα μπορούσε να καταστρέψει το λειτουργικό σύστημα και έτσι θα κοστίσει χιλιάδες δολάρια για την απώλεια, ωστόσο, ορισμένες από τις απορροφές θερμότητας, δεν έχει σημασία η ενεργή απορροφητή θερμότητας ή παθητική απορροφητή θερμότητας, η ικανότητά του ψύξης ισχύος είναι όλα έχει τον περιορισμό περίπου 200-300W,πολύ σπάνια οι απορροφητές θερμότητας μπορούν να έχουν ισχυρή ισχύ ψύξης άνω των 300WΑυτό είναι το όριο για τον σύγχρονο ψυγείο;



Η απάντηση είναι όχι, η τεχνολογία αλλάζει από καιρό σε καιρό, και εμφανίζονται όλο και πιο προηγμένες τεχνικές και οι οποίες συνεισφέρουν με την ανθρώπινη νοημοσύνη και αφοσίωση,Έτσι, καθώς το εξοπλισμό γίνεται πιο προηγμένο και οι συσκευές λειτουργίας του απαιτούν υψηλότερη ψύξη θερμοχύτη, έτσι τώρα η πλάκα ψύξης νερού έχει γεννηθεί για να ανταποκριθεί στην απαίτηση των μεγάλων εξοπλισμούς, για παράδειγμα, ο εξοπλισμός λέιζερ χρειάζεται υψηλή ισχύ σε ηλεκτρικό ρεύμα, και πρέπει θα παράγει περισσότερη θέρμανση,Έτσι, αν θέλετε να κρατήσει τη θερμοκρασία να είναι φυσιολογική και η λειτουργία να είναι σταθερή, θα χρειαστείτε την υψηλή ισχύ ψύξης του εξοπλισμού λέιζερ κρύο πλάκα, αυτή η πλάκα ψύξης νερού είναι σχεδιασμένη για τον εξοπλισμό λέιζερ, θα μπορούσε να ψύξει κάτω από 500W ή 1000W,και ακόμα περισσότερο από 3000W είναι διαθέσιμα, αυτός ο τρόπος ψύξης χρησιμοποιεί ροή υγρού και μπορεί να ρυθμίσει την ισχύ ψύξης σύμφωνα με την ταχύτητα ροής και τον όγκο του νερού.και πηγή θερμότητας που συνδέεται με νερό κρύο πλάκα για να αγγίξει τη θερμότητα και να εξαπλωθεί η θερμότητα μέχρι χαμηλότερη θερμοκρασία.

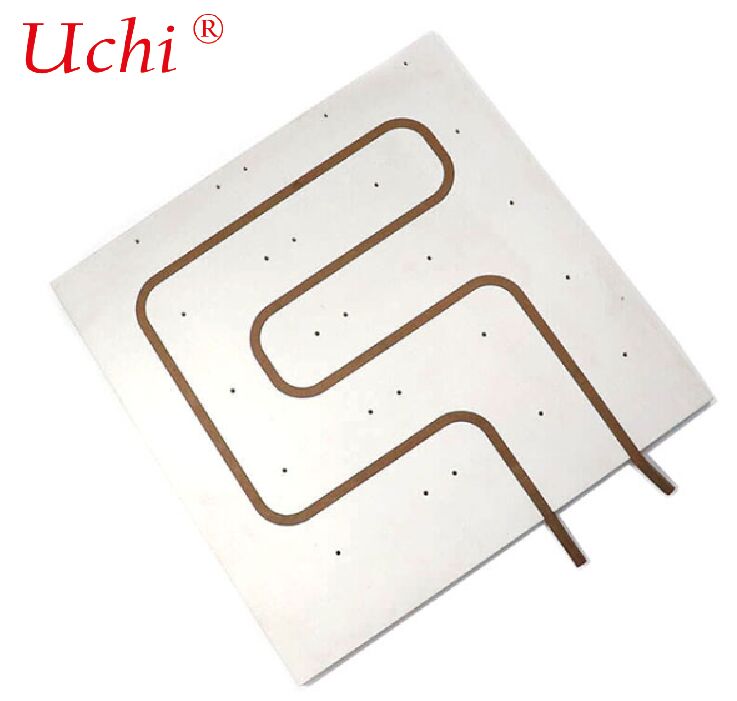

Πλάκα ψύξης νερού με προφίλ αλουμινίου

1- Βασική εισαγωγή

• Υλικό: AL6063 / AL6061 (αλουμίνιο εκτόξευσης, καλή θερμική αγωγιμότητα και μηχανική ικανότητα)
• Δομή: Μέσα μεΔιάδρομος / διάβαση ρεύματος, εξωτερική με επιφάνεια τοποθέτησης
• Μέσο ψύξης: νερό, νερό γλυκόλης, λάδι ψύξης

2Κύρια τύποι κατασκευής

(1) Προφίλ αλουμινίου με εξώθηση + πλάκα κάλυψης

• Δραστηριότητα: Εξέλιξη μιας πλευράς με κανάλι αυλαίας → πλάκα κάλυψης συγκόλλησης/συνδέσεως → είσοδος/έξοδος τρυπών
• Χαρακτηριστικά: Χαμηλό κόστος, μαζική παραγωγή, κατάλληλη για επίπεδες, μακρές πλάκες ψύξης νερού

(2) Βαθιά επεξεργασία + συγκόλληση με τριβή (FSW)

• Διαδικασία: βαθύ κανάλι εργοστασίου CNC → πλάκα κάλυψης συγκόλλησης με τριβή
• Χαρακτηριστικά: Υψηλή αντοχή, χωρίς διαρροή, αντοχή σε υψηλή πίεση, ευρέως χρησιμοποιείται στη βιομηχανία, νέα ενέργεια

(3) Σκίβες + συνδεδεμένες / συγκολλημένες

• Για υψηλής πυκνότητας ισχύος, περίπλοκο πεδίο ροής

3Τυπική δομή και σχήμα

• Ορθογώνια επίπεδη πλάκα (πιο κοινή για IGBT, μετατροπέα, μπαταρία, λέιζερ)
• Τύπος μακράς λωρίδας (για ντουλάπι εξοπλισμού, συστοιχία μονάδων ισχύος)
• Πολλαπλής κοιλότητας, ερπετοειδής, παράλληλος, τύπου Z, τύπου S κανάλι νερού
• Μπορεί να είναι με τρύπες τοποθέτησης, τρύπες με νήματα, βήματα, αποφεύγοντας τρύπες

4. Πλεονεκτήματα

• Υψηλή αποδοτικότητα διάσπασης θερμότητας: ψύξη με υγρό άμεσης επαφής, πολύ καλύτερη από την ψύξη με αέρα
• Ελαφρύ βάρος: χαμηλή πυκνότητα αλουμινίου, κατάλληλη για ενσωμάτωση εξοπλισμού
• Καλή πλαστικότητα: το ακονισμένο προφίλ μπορεί να κατασκευαστεί σε σύνθετη τομή
• Υψηλή ευελιξία επεξεργασίας: Το CNC μπορεί να πραγματοποιήσει διάφορα σχήματα και διεπαφές
• Καλή αντοχή στη διάβρωση με επεξεργασία επιφάνειας

5Τυπικές εφαρμογές

• Βιομηχανική τροφοδοσία / μετατροπέας / IGBT / MOSFET
• Εξοπλισμός λέιζερ, ψύξη νερού με κεφάλι λέιζερ
• Ελεγκτής κινητήρα οχημάτων νέας ενέργειας
• Σταθμός βάσης επικοινωνίας, δροσερή ψύξη διακομιστή
• Ιατρικός εξοπλισμός, υψηλής ισχύος LED, εξοπλισμός αποθήκευσης ενέργειας

6. Βασικές παραμέτρους σχεδιασμού

• Δύναμη ψύξης και ροή θερμότητας
• Θέρμανση και ροή νερού εισόδου
• Αντίσταση πίεσης (συνήθως 10 bar)
• Διάμετρος καναλιού, βάθος, μήκος διαδρομής ροής
• Επίπεδα επίπεδη και τραχύτητα (για θερμική επαφή)
• Διασύνδεση: G1/4, νήμα M5/M6, γρήγορος σύνδεσμος

7. Επεξεργασία επιφάνειας

• Ανώδυνση (συνήθιστη, αντιδρόμηση, μόνωση)
• Επικάλυψη από νικέλιο
• Παθητικοποίηση
