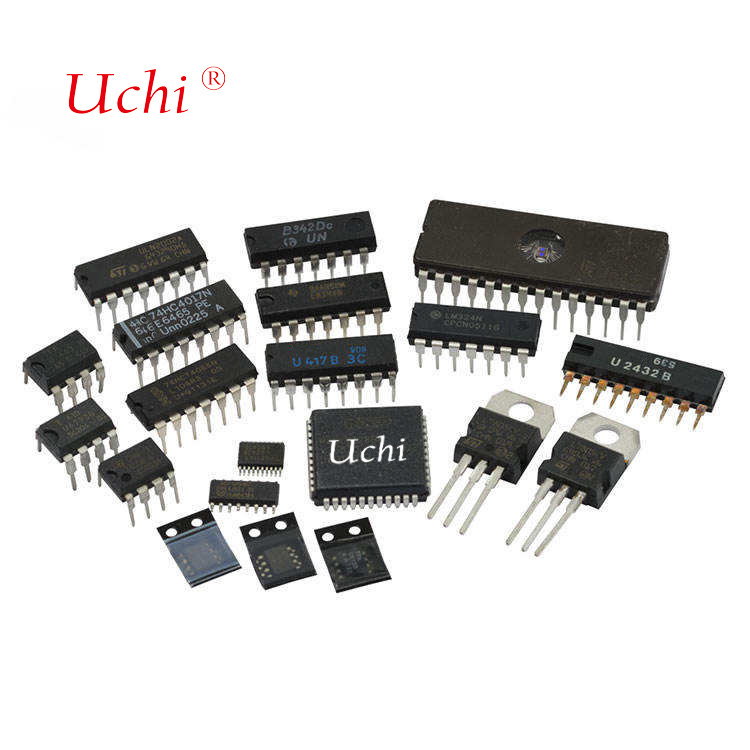

Ολοκληρωμένα κυκλώματα (ICs) προστασίας ESD 5V Αμφίδρομη συσκευή προστασίας ESD και υπέρτασης
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM05HB1AM |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Ρεύμα αιχμής παλμού (tP = 8/20μs): | 30α | ESD IEC 61000-4-2 (Air): | ±30kV |
|---|---|---|---|
| ESD IEC 61000-4-2 (Επικοινωνία): | ±30kV | Εύρος θερμοκρασίας λειτουργίας: | -40 σε +125℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -55 σε +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| Επισημαίνω: | Ολοκληρωμένο κύκλωμα (IC) προστασίας ESD 5V αμφίδρομο,Συσκευή προστασίας υπέρτασης με ESD,Ολοκληρωμένο κύκλωμα (IC) προστασίας MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
ICs προστασίας ESD 5V αμφίδρομη ESD και συσκευή προστασίας από υπερτάσεις
Το SGM05HB1AM έχει σχεδιαστεί για να προστατεύει εξαρτήματα ευαίσθητα στην τάση από ESD. Η εξαιρετική ικανότητα σύσφιξης, η χαμηλή διαρροή, η ικανότητα χειρισμού ρεύματος παλμού υψηλής αιχμής και ο γρήγορος χρόνος απόκρισης παρέχουν καλύτερη προστασία κατηγορίας σε σχέδια που εκτίθενται σε ESD. Λόγω του μικρού μεγέθους του, είναι κατάλληλο για χρήση σε κινητά τηλέφωνα, tablet, ψηφιακές φωτογραφικές μηχανές και πολλές άλλες φορητές εφαρμογές όπου ο χώρος στην πλακέτα είναι υψηλός.
Βασικά Χαρακτηριστικά
● Χαμηλή τάση σύσφιξης
● Χαμηλή διαρροή
● Μικρό πακέτο: UTDFN-1×0.6-2AL
● Προστασία για τα ακόλουθα Πρότυπα IEC: IEC 61000-4-2 Επίπεδο 4: ±30kV Εκφόρτιση επαφήςIEC 61000-4-5 (Κεραυνός) 30A (8/20μs)
● Αυτές οι συσκευές είναι χωρίς Pb, χωρίς αλογόνο/BFRF και είναι συμβατές με RoHS
Εφαρμογές
Προστασία γραμμής μπαταρίας
Προστασία γραμμής ήχου
GPIO
Προστασία γραμμής ήχου
GPIO
Ρυθμίσεις καρφίτσας
Οδηγός επιλογής προϊόντος
| Κανάλι | Αριθμός ανταλλακτικού |
Διαμόρφωση
|
VRWM
Μέγ
(V)
|
IPPM
Μέγ
(ΕΝΑ)
|
CINΤυπ(pF)
|
Συσκευασία
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|
| 1 | SGM05CB1A4 |
Αμφίδρομος
|
5 | 4 | 2.7 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Προστασία ESD χαμηλής χωρητικότητας 1 καναλιού
|
| 1 | SGM05CB1A7 |
Αμφίδρομος
|
5 | 7 | 9 |
X4DFN-0,63×0,33-2L
|
Προστασία ESD χαμηλής χωρητικότητας 1 καναλιού
|
| 1 | SGM05CB1A8 |
Αμφίδρομος
|
5 | 8.5 | 9.6 |
UTDFN-1×0,6-2L
|
Προστασία ESD χαμηλής χωρητικότητας 1 καναλιού
|
| 1 | SGM05FB1E2 |
Αμφίδρομος
|
5 | 2.4 | 0.3 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Χωρητικότητα Femto-Farad, Προστασία ESD 1 καναλιού
|
| 2 | SGM05FB2E2 |
Αμφίδρομος
|
5 | 2.5 | 0.3 |
UTDFN-1×0,6-3L
|
Χωρητικότητα Femto-Farad, Προστασία ESD 2 καναλιών
|
| SGM05HB1AM |
Αμφίδρομος
|
4,8/5,5 | 30 | 36 |
UTDFN-1×0,6-2AL
|
5V αμφίδρομη ESD και συσκευή προστασίας από υπερτάσεις
|
|
| 1 | SGM05UB1B3 |
Αμφίδρομος
|
5 | 4.2 | 0,5 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Ultra-Low Capacitance, 1-Channel ESD Protection
|
| 1 | SGM12CB1A5 |
Αμφίδρομος
|
12 | 5 | 1 |
UTDFN-1×0,6-2L
|
Προστασία ESD χαμηλής χωρητικότητας 1 καναλιού
|
| 1 | SGM12UB1D2 |
Αμφίδρομος
|
12 | 2 | 0,35 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Ultra-Low Capacitance, 1-Channel ESD Protection
|
| 1 | SGM15CB1A4 |
Αμφίδρομος
|
15 | 4 | 1 |
UTDFN-1×0,6-2L
|
Προστασία ESD χαμηλής χωρητικότητας 1 καναλιού
|
| 1 | SGM15UB1E2 |
Αμφίδρομος
|
15 | 2 | 0,35 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Ultra-Low Capacitance, 1-Channel ESD Protection
|
Η Uchi Electronics παρέχει λύσεις επεξεργασίας αναλογικών και μικτών σημάτων υψηλής απόδοσης για βιομηχανικούς αυτοματισμούς, νέα ενέργεια, αυτοκίνητα, επικοινωνίες, υπολογιστές, ηλεκτρονικά ευρείας κατανάλωσης και εφαρμογές ιατρικού εξοπλισμού.
Αυτή η λύση καταδεικνύει την εφαρμογή ολοκληρωμένων κυκλωμάτων σε φορητές μηχανές POS. Για βοήθεια στην επιλογή του σωστού προϊόντος, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
