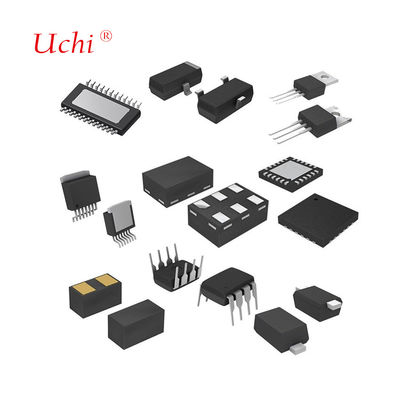

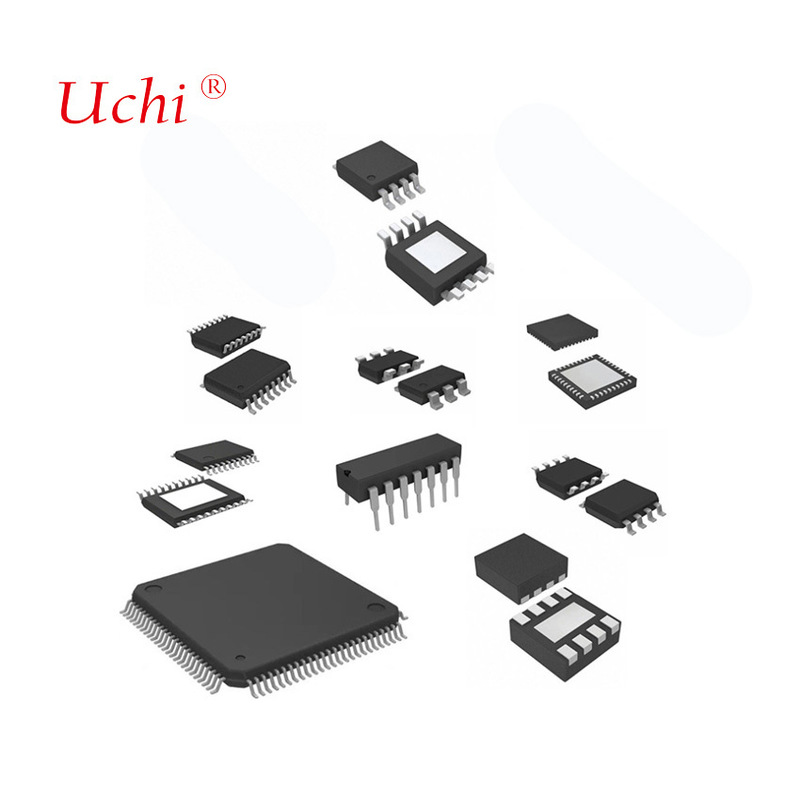

120V Εκκίνηση, 4A Αιχμή, Υψηλής Συχνότητας Ολοκληρωμένο Κύκλωμα Οδηγού Υψηλής και Χαμηλής Πλευράς IC Chip
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM48211 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Εύρος τάσης τροφοδοσίας, VDD (1), VHB - VHS: | -0,3V έως 20V | Τάσεις εισόδου σε LI και HI, VLI, VHI: | -10V έως 20V |
|---|---|---|---|
| Τάση εξόδου LO, VLO: | -0.3V VDD + 0.3V | Τάση εξόδου HO, VHO: | VHS - 0,3V σε VHB + 0,3V |
| Τάση HS, VHS DC: | -1V έως 115V | Επαναλαμβανόμενος παλμός < 100ns: | -(24V - VDD) έως 115V |
| Τάση HB, VHB: | -0,3V έως 120V | SOIC-8, θJA: | 104,9℃/Δ |
| SOIC-8, θJB: | 50,7℃/Δ | SOIC-8, θJC: | 49,4℃/Δ |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65 έως +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 2000V |
| ΚΑΠ: | 1000V | ||
| Επισημαίνω: | Ολοκληρωμένο κύκλωμα εκκίνησης 120V IC chip,4A αιχμής οδηγός υψηλής και χαμηλής πλευράς,Ολοκληρωμένο κύκλωμα οδηγού MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
120V εκκίνηση, 4A κορυφή, υψηλή συχνότητα υψηλής πλευράς και χαμηλής πλευράς οδηγού ολοκληρωμένο κύκλωμα IC chip
Το SGM48211 είναι ένας οδηγός MOSFET με μισή γέφυρα με δυνατότητα 4A πηγής κορυφής και ισχύος εξόδου απορροής, γεγονός που καθιστά δυνατή την οδήγηση MOSFET μεγάλης ισχύος με ελαχιστοποιημένες απώλειες διασύνδεσης.Τα δύο κανάλια της υψηλής πλευράς και της χαμηλής πλευράς είναι εντελώς ανεξάρτητα με 3ns (TYP) καθυστέρηση αντιστοίχισης μεταξύ της ενεργοποίησης και της απενεργοποίησης ο ένας του άλλου..
Η μέγιστη ανθεκτική τάση του σταδίου εισόδου του SGM48211 είναι 20V. Λόγω της αντοχής τάσης -10VDC του σταδίου εισόδου του,Το οδηγό έχει αυξημένη ανθεκτικότητα και μπορεί να συνδεθεί απευθείας με τους μετασχηματιστές παλμών χωρίς τη χρήση διόδων ευθυγραμμισμού.Με ευρεία υστερέση εισόδου, η συσκευή μπορεί να λαμβάνει αναλογικά ή ψηφιακά σήματα PWM με βελτιωμένη ανοσία στον θόρυβο.Μια διώδης bootstrap με ονομαστική ισχύ 120V είναι ενσωματωμένη εσωτερικά για να σώσει την εξωτερική διώδη και να μειώσει το μέγεθος του PCB.
Η κλειδαριά χαμηλής τάσης (UVLO) είναι ενσωματωμένη τόσο στους κινητήρες υψηλής όσο και χαμηλής τάσης.Η απόδοση κάθε καναλιού αναγκάζεται να μειωθεί εάν η αντίστοιχη τάση κίνησης πέσει κάτω από το καθορισμένο κατώτατο όριο.
Το SGM48211 είναι διαθέσιμο σε πακέτα Green SOIC-8, SOIC-8 ((Exposed Pad) και TDFN-4×4-8AL.
Η μέγιστη ανθεκτική τάση του σταδίου εισόδου του SGM48211 είναι 20V. Λόγω της αντοχής τάσης -10VDC του σταδίου εισόδου του,Το οδηγό έχει αυξημένη ανθεκτικότητα και μπορεί να συνδεθεί απευθείας με τους μετασχηματιστές παλμών χωρίς τη χρήση διόδων ευθυγραμμισμού.Με ευρεία υστερέση εισόδου, η συσκευή μπορεί να λαμβάνει αναλογικά ή ψηφιακά σήματα PWM με βελτιωμένη ανοσία στον θόρυβο.Μια διώδης bootstrap με ονομαστική ισχύ 120V είναι ενσωματωμένη εσωτερικά για να σώσει την εξωτερική διώδη και να μειώσει το μέγεθος του PCB.
Η κλειδαριά χαμηλής τάσης (UVLO) είναι ενσωματωμένη τόσο στους κινητήρες υψηλής όσο και χαμηλής τάσης.Η απόδοση κάθε καναλιού αναγκάζεται να μειωθεί εάν η αντίστοιχη τάση κίνησης πέσει κάτω από το καθορισμένο κατώτατο όριο.
Το SGM48211 είναι διαθέσιμο σε πακέτα Green SOIC-8, SOIC-8 ((Exposed Pad) και TDFN-4×4-8AL.
Βασικά χαρακτηριστικά
● Ευρύ εύρος λειτουργίας: 8V έως 17V
● Διοίκηση δύο N-MOSFET διαμορφωμένων σε μισή γέφυρα
● Μέγιστη τάση αποκλεισμού: 120V DC
● Ενσωματωμένη εσωτερική διώδης για εξοικονόμηση κόστους
● 4Α Πύργοι και ρεύματα πηγής
● -10V έως 20V Ανεκτικότητα των πινών εισόδου
● Εισόδους συμβατές COMS/TTL
● 6.5ns (TYP) χρόνος άνοδος και 4.5ns (TYP) χρόνος πτώσης με φορτίο 1000pF
● Χρόνος καθυστέρησης της διάδοσης: 31ns (TYP)
● Αναστολή αντιστοίχισης: 3ns (TYP)
● Λειτουργίες UVLO τόσο για τους οδηγούς υψηλής όσο και χαμηλής πλευράς
● -40°C έως +140°C Θερμοκρασία λειτουργικής διασταύρωσης
● Διατίθεται σε πράσινες συσκευασίες SOIC-8, SOIC-8 (Exposed Pad) και TDFN-4×4-8AL
Εφαρμογές
Μετατροπείς ισχύος σε συστήματα 48V ή χαμηλότερα που χρησιμοποιούνται στις τηλεπικοινωνίες, τις τηλεπικοινωνίες δεδομένων, την φορητή αποθήκευση, κλπ.
Μετατροπείς μισής γέφυρας, πλήρους γέφυρας, σπρώξιμο-συγκέντρωση, συγχρονισμένοι μετατροπείς πίσω και προς τα εμπρός
Σύγχρονοι διορθωτές
Αυξητές ήχου κατηγορίας Δ
Μετατροπείς μισής γέφυρας, πλήρους γέφυρας, σπρώξιμο-συγκέντρωση, συγχρονισμένοι μετατροπείς πίσω και προς τα εμπρός
Σύγχρονοι διορθωτές
Αυξητές ήχου κατηγορίας Δ
Τυπική εφαρμογή
Η τιμή χωρητικότητας του πυκνωτή bootstrap συνιστάται να μην είναι μεγαλύτερη από 1μF για να αποφευχθεί η υπερβολική διακοπή του παροδικού ρεύματος του διωδίου bootstrap κατά την φόρτιση του πυκνωτή bootstrap.
Εάν το QG του τρανζίστορ ισχύος είναι ιδιαίτερα μεγάλο και απαιτεί χωρητικότητα μεγαλύτερη από 1μF,Συνιστάται η σύνδεση ενός αντίστασης απευθείας στο HBpin σε σειρά με τον πυκνωτή bootstrap για τη μείωση του παροχικού ρεύματος.Σημειώνεται ότι αυτή η σειρά αντίστασης αυξάνει επίσης τη συνολική αντίσταση ανάφλεξης.
Εάν δεν είναι δυνατή η αύξηση της αντίστασης σειράς, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeΗ διόδη ASchottky όπως η S115FP πρέπει να επιλέγεται όταν η VF ≤ 0,8V @ 100mA.
Αν η αρνητική τάση δεν μπορεί να καταστείλει με την εξωτερική RHS, η αντίσταση αυτή μπορεί να μειωθεί με τη χρήση ενός αντίστασης RHS.,Για να διατηρηθεί η αρνητική τάση, συνιστάται η προσθήκη διόδου Schottky μεταξύ του HS και του VSS.Η ελάχιστη τάση αποκλεισμού πρέπει να είναι μεγαλύτερη από τη μέγιστη θετική τάση της μισής γέφυρας..
Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
Η τιμή χωρητικότητας του πυκνωτή bootstrap συνιστάται να μην είναι μεγαλύτερη από 1μF για να αποφευχθεί η υπερβολική διακοπή του παροδικού ρεύματος του διωδίου bootstrap κατά την φόρτιση του πυκνωτή bootstrap.
Εάν το QG του τρανζίστορ ισχύος είναι ιδιαίτερα μεγάλο και απαιτεί χωρητικότητα μεγαλύτερη από 1μF,Συνιστάται η σύνδεση ενός αντίστασης απευθείας στο HBpin σε σειρά με τον πυκνωτή bootstrap για τη μείωση του παροχικού ρεύματος.Σημειώνεται ότι αυτή η σειρά αντίστασης αυξάνει επίσης τη συνολική αντίσταση ανάφλεξης.
Εάν δεν είναι δυνατή η αύξηση της αντίστασης σειράς, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeΗ διόδη ASchottky όπως η S115FP πρέπει να επιλέγεται όταν η VF ≤ 0,8V @ 100mA.
Αν η αρνητική τάση δεν μπορεί να καταστείλει με την εξωτερική RHS, η αντίσταση αυτή μπορεί να μειωθεί με τη χρήση ενός αντίστασης RHS.,Για να διατηρηθεί η αρνητική τάση, συνιστάται η προσθήκη διόδου Schottky μεταξύ του HS και του VSS.Η ελάχιστη τάση αποκλεισμού πρέπει να είναι μεγαλύτερη από τη μέγιστη θετική τάση της μισής γέφυρας..
Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
| Αριθμός τμήματος |
Αριθμός
του
Διάδρομοι
|
Πύργος παραγωγής
Τρέχων
(Α)
|
Vcc
(V)
|
Σηκωθείτε
Χρόνος
(ns)
|
Πέφτει.
Χρόνος
(ns)
|
Λογική χαμηλή
Τεχνολογία
(V)
|
Λογική υψηλή
Τεχνολογία
(V)
|
Εισαγωγή
Υστερέση
(V)
|
Τύπος ICC
(mA)
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
9/12
|
3 ~ 15
|
2.9
|
3.6
|
1.2 | 2.4 | 0.12 | 1 |
ΤΣΣΟΠ-14
|
Μηδενική υπερέκταση, μεγάλος οδηγός SiC και IGBT με κυκλώματα παραγωγής σιδηροδρόμων διπλής ισχύος
|
|
SGM48010
|
1 |
8/12
|
4.5 ~ 20
|
10 | 10 | 0.9 | 2.5 | 0.45 | 0.13 |
ΤDFN-2×2-6L
|
Μονό-καναλικός οδηγός υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48013C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Μονό-καναλικός οδηγός υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48017C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Μονό-καναλικός οδηγός υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48018C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Μονό-καναλικός οδηγός υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48019C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 | SOT-23-5 |
Μονό-καναλικός οδηγός υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
Επικαιροποιημένα συστήματα
|
120V Boot, 4A Peak, High Frequency High-side και Low-side Driver
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8, SOIC-8 (Εμφανισμένη πλατφόρμα),TDFN-4×4-8AL
|
120V Boot, 4A Peak, High Frequency High-side και Low-side Driver
|
|
SGM48510
|
1 |
11/6
|
4.5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0.8 | 0.5 |
TDFN-2×2-8AL, SOIC-8
|
11Α Δρομολογητής MOSFET υψηλής ταχύτητας χαμηλής πλευράς
|
|
SGM48520
|
1 |
6/4
|
4.75 ~ 5.25
|
0.55 | 0.48 | 0.055 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
Διοδηγός GaN και MOSFET χαμηλής τάσης 5V
|
|||
|
SGM48521
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 | 0.46 |
1.4†
|
2.15†
|
0.75 | 0.075 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
Διοδηγός GaN και MOSFET χαμηλής τάσης 5V
|
|
SGM48521Q
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 |
0.46 |
1.4†
|
2.15†
|
0.75 |
0.075Δοκιμαστικό
|
WLCSP-0.88×1.28-6B,TDFN-2×2-6DL
|
Αυτοκινητοβιομηχανία, 5V Low-side GaN και MOSFET Driver
|
|
SGM48522
|
2 |
7/6
|
4.5 ~ 5.5
|
0.75
|
0.56 |
1.4†
|
2.1†
|
0.7 | 0.1 |
ΤQFN-2×2-10BL
|
Διοδηγός GaN και MOSFET χαμηλής τάσης 5V διπλού καναλιού
|
|
SGM48522Q
|
2 | 7/6 |
4.5 ~ 5.5
|
0.72
|
0.57 |
1.4†
|
2.1†
|
0.7 | 0.05 |
ΤΠΠ-2×2-10ΑΛ
|
Οδηγός GaN και MOSFET χαμηλής τάσης 5V για οχήματα διπλού καναλιού
|
|
SGM48523
|
2 |
5
|
4.5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0.8 | 0.036 |
Επικαιροποιημένη συσκευή για την παρακολούθηση των επιβατών
|
Δύο κανάλια υψηλής ταχύτητας χαμηλής πλευράς οδηγός πύλης
|
|
SGM48523C
|
2 |
5
|
8.5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0.9 | 0.075 |
Επικαιροποιημένη συσκευή για την παρακολούθηση των επιβατών
|
Δύο κανάλια υψηλής ταχύτητας χαμηλής πλευράς οδηγός πύλης
|
|
SGM48524A
|
2 |
5
|
4.5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0.8 | 0.038 |
Επικαιροποιημένη συσκευή για την παρακολούθηση των επιβατών
|
Δύο κανάλια υψηλής ταχύτητας χαμηλής πλευράς οδηγός πύλης
|
Σημειώσεις: † Τυπικές τιμές @ 25°C
†† Μέγιστη τιμή
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης μας.
