Διακόπτης λειτουργίας Διακόπτης ισχύος 2.5V έως 5.5V, 2A, υψηλής απόδοσηςΣυγχρονισμένος μετατροπέας Buck
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM61020 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| VIN, EN, PG: | -0.3V σε 6V | ΦΒ: | -0,3V έως 5V |
|---|---|---|---|
| SW (DC): | -0,3V σε VIN + 0,3V | SW (AC, λιγότερο από 10ns) κατά την εναλλαγή: | -2V έως 9V |
| SOT-23-5, θJA: | 193℃/Δ | SOT-23-5, θJB: | 36,9℃/Δ |
| SOT-23-5, θJC: | 61,9℃/Δ | SOT-563-6, θJA: | 127,3℃/Δ |
| SOT-563-6, θJB: | 32,9℃/Δ | SOT-563-6, θJC: | 63,6℃/Δ |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65 έως +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 4000V |
| ΚΑΠ: | 1000V | ||
| Επισημαίνω: | 2Συγχρονισμένος μετατροπέας βουκιού από.5V σε 5.5V,Δικτυακό διακόπτη υψηλής απόδοσης 2A,Διακόπτες τροφοδοσίας με εγγύηση |
||
Περιγραφή προϊόντων
IC τροφοδοσίας λειτουργίας μεταγωγής 2,5V σε 5,5V, 2A, High EfficiencySynchronous Buck Converter
Ο SGM61020 είναι ένας σύγχρονος μετατροπέας BuckDC/DC υψηλής απόδοσης με δυνατότητα ρεύματος εξόδου 2Α και ρυθμιζόμενη τάση εξόδου. Η τάση τροφοδοσίας εισόδου κυμαίνεται από 2,5V έως 5,5V. Χρησιμοποιώντας προσαρμοστικό έλεγχο ρεύματος αιχμής εκτός χρόνου, η απόδοση αυτής της συσκευής είναι υψηλότερη από 80% για φορτία άνω του 1 mA και φτάνει το 95% στις μέτριες περιοχές φορτίου (5V έως 3,3V).
Αυτή η συσκευή λειτουργεί με μια σχεδόν σταθερή λειτουργία διαμόρφωσης εύρους παλμού 1,5 MHz (PWM) για μέτρια ή βαριά φορτία. Αλλά σε ελαφρά φορτία, η διαμόρφωση παράβλεψης παλμού χρησιμοποιείται για τη λειτουργία εξοικονόμησης ενέργειας (PSM). Το ρεύμα ηρεμίας λειτουργίας του PSM είναι πολύ χαμηλό, συνήθως 42μA, το οποίο είναι κατάλληλο για εφαρμογές που τροφοδοτούνται από μπαταρίες για την αύξηση του χρόνου αναμονής. Παρά το τόσο χαμηλό ρεύμα ηρεμίας, η παροδική απόκριση σε μεγάλες διακυμάνσεις φορτίου είναι εξαιρετική. Το ρεύμα διακοπής λειτουργίας της συσκευής είναι τυπικά 0,03 μA.
Το SGM61020 παρέχει ρυθμιζόμενη τάση εξόδου μέσω ενός εξωτερικού διαχωριστή αντίστασης. Η συσκευή είναι ικανή για λειτουργία χαμηλής εγκατάλειψης με κύκλο λειτουργίας 100%. Κάποια άλλα χαρακτηριστικά περιλαμβάνουν εσωτερική μαλακή εκκίνηση για περιορισμό του ρεύματος εισόδου εκκίνησης, προστασία υπερέντασης και θερμικής απενεργοποίησης, ενεργοποίηση εισόδου και καλής εξόδου ισχύος (μόνο για την έκδοση SGM61020P).

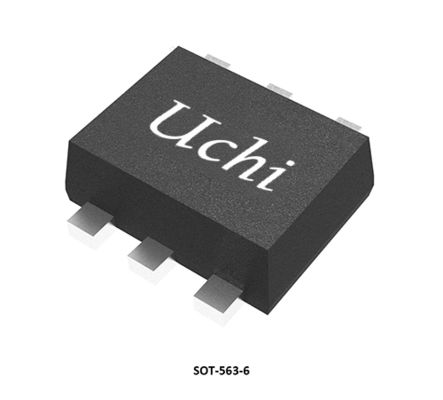

Το SGM61020 διατίθεται σε πακέτα Green SOT-23-5 και SOT-563-6.
Αυτή η συσκευή λειτουργεί με μια σχεδόν σταθερή λειτουργία διαμόρφωσης εύρους παλμού 1,5 MHz (PWM) για μέτρια ή βαριά φορτία. Αλλά σε ελαφρά φορτία, η διαμόρφωση παράβλεψης παλμού χρησιμοποιείται για τη λειτουργία εξοικονόμησης ενέργειας (PSM). Το ρεύμα ηρεμίας λειτουργίας του PSM είναι πολύ χαμηλό, συνήθως 42μA, το οποίο είναι κατάλληλο για εφαρμογές που τροφοδοτούνται από μπαταρίες για την αύξηση του χρόνου αναμονής. Παρά το τόσο χαμηλό ρεύμα ηρεμίας, η παροδική απόκριση σε μεγάλες διακυμάνσεις φορτίου είναι εξαιρετική. Το ρεύμα διακοπής λειτουργίας της συσκευής είναι τυπικά 0,03 μA.
Το SGM61020 παρέχει ρυθμιζόμενη τάση εξόδου μέσω ενός εξωτερικού διαχωριστή αντίστασης. Η συσκευή είναι ικανή για λειτουργία χαμηλής εγκατάλειψης με κύκλο λειτουργίας 100%. Κάποια άλλα χαρακτηριστικά περιλαμβάνουν εσωτερική μαλακή εκκίνηση για περιορισμό του ρεύματος εισόδου εκκίνησης, προστασία υπερέντασης και θερμικής απενεργοποίησης, ενεργοποίηση εισόδου και καλής εξόδου ισχύος (μόνο για την έκδοση SGM61020P).
Το SGM61020 διατίθεται σε πακέτα Green SOT-23-5 και SOT-563-6.
Βασικά Χαρακτηριστικά
● Εύρος τάσης εισόδου 2,5 V έως 5,5 V
● Ρυθμιζόμενη τάση εξόδου από 0,6V σε VIN
● Αποδοτικότητα έως και 95%.
● Διακόπτες χαμηλού RDSON MOSFET (100mΩ/55mΩ)
● Λειτουργία εξοικονόμησης ενέργειας για απόδοση ελαφρού φορτίου
● 42μA (TYP) Ρεύμα ηρεμίας λειτουργίας
● 100% Δυνατότητα κύκλου εργασίας για χαμηλή εγκατάλειψη
● Συχνότητα μεταγωγής PWM 1,5 MHz
● Καλή έξοδος ισχύος (μόνο SGM61020P)
● Προστασία από υπερβολικό ρεύμα
● Προστασία θερμικής διακοπής λειτουργίας
● Προστασία κλειδώματος εισόδου κάτω από την τάση (UVLO).
● Μικρή συσκευασία: SGM61020: Διατίθεται σε πράσινο πακέτο SOT-23-5 andSOT-563-6SGM61020P: Διατίθεται σε πράσινο πακέτο SOT-563-6
Εφαρμογές
Εφαρμογές με μπαταρίες
Σημείο Φορτίου
Τροφοδοτικά επεξεργαστή
Δίσκοι σκληρού δίσκου (HDD)/Δίσκοι στερεάς κατάστασης (SSD)
Σημείο Φορτίου
Τροφοδοτικά επεξεργαστή
Δίσκοι σκληρού δίσκου (HDD)/Δίσκοι στερεάς κατάστασης (SSD)
Τυπική Εφαρμογή
Ρυθμίσεις καρφίτσας
Καρφίτσα Περιγραφή
Οδηγός επιλογής προϊόντος
Ρυθμίσεις καρφίτσας
Καρφίτσα Περιγραφή
Οδηγός επιλογής προϊόντος
|
DC/DC
Τοπολογία
|
Αριθμός ανταλλακτικού |
Ρεύμα εξόδου
Μέγ
(mA)
|
VIN
Ελάχ
(V)
|
VIN
Μέγ
(V)
|
Παραγωγή
Δυναμικό
(V) |
Εναλλαγή
Συχνότητα
(MHz)
|
(MHz)
Ρεύμα
(μA)
|
Κλείσιμο
Ρεύμα
(μA)
|
Καθιστώ ικανό
Λογική
|
Αποδοτικότητα
Μέγ
(%)
|
Συσκευασία
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Συγχρονισμός Μπακ
|
AAP6010A
|
3500
|
7.5
|
40
|
Επίθ
|
0,125
|
1560
|
ΝΑ
|
ΝΑ |
95
|
SOIC-8
|
Τροφοδοσία εισόδου 7,5V σε 40V, CC/CV Synchronous Buck Converter
|
|
Συγχρονισμός Μπακ
|
AAP6010A
|
3500
|
7.5
|
40
|
Επίθ
|
0,125
|
1560
|
ΝΑ
|
ΝΑ |
95
|
SOIC-8 (Exposed Pad)
|
Τροφοδοσία εισόδου 7,5V σε 40V, CC/CV Synchronous Buck Converter
|
| Συγχρονισμός Μπακ |
AAP6013A
|
8000 | 7.5 | 36 | Επίθ | Προσαρμογή (0,05 ~ 0,8) | 1200 | 1200 | ΝΑ | 97 |
TQFN-4×4-24BL
|
Τροφοδοσία εισόδου 7,5V σε 36V, CC/CV Synchronous Buck PWM Converter
|
| Συγχρονισμός Μπακ |
AAP6153A
|
ΝΑ | 7.5 | 40 | Επίθ | Προσαρμογή (0,1 ~ 0,8) | 1200 | 1700 | ΝΑ | 97 |
MSOP-10 (Exposed Pad)
|
Τροφοδοσία εισόδου 7,5V σε 36V, CC/CV Synchronous Buck PWM Converter
|
| Συγχρονισμός Μπακ | SGM6010 |
3000
|
3 | 5.5 |
Προσαρμογή (0,8 ~ 5,0)
|
0,3 ~ 2 | 410 | <2 | Ενεργό Χαμηλό | 95 |
TDFN-3×3-10L
|
3Α, Υψηλή απόδοση, Χαμηλή Τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (μέχρι 1.2) |
1.4
|
300
|
<2 |
Ενεργό Υψηλό
|
95 |
TDFN-3×3-10L
|
2A, Υψηλή απόδοση, Χαμηλή Τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (μέχρι 0.6) | 1.6 | 30 | <1 |
Ενεργό Υψηλό
|
95 |
ΤΣΟΤ-23-5
|
800mA, Υψηλή απόδοση, Χαμηλή τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (μέχρι 0.6
|
1.6 | 30 | <1 |
Ενεργό Υψηλό
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, Υψηλή απόδοση, Χαμηλή τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (μέχρι 1.2)
|
1.4 | 55 | <2 |
Ενεργό Υψηλό
|
95 |
TDFN-3×3-10L
|
2A, Υψηλή απόδοση, Χαμηλή Τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6016
|
1200 | 2.7 | 5.5 |
Προσαρμογή (μέχρι 0,8)
|
1.6 | 30 |
<1
|
Ενεργό Υψηλό
|
95 |
TDFN-3×3-10L
|
1.2A, Υψηλή απόδοση, Χαμηλή τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6019
|
1200 | 2.7 | 5.5 |
Προσαρμογή (μέχρι 0,8)
|
1.6 | 30 |
<1
|
Ενεργό Υψηλό
|
95 |
TDFN-2×3-8L
|
1.2A, Υψηλή απόδοση, Χαμηλή τάση, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6027
|
600 | 2.5 | 5.5 |
Προσαρμογή (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Ενεργό Υψηλό
|
92 |
WLCSP-0,8×1,6-8B
|
Εξαιρετικά χαμηλό ρεύμα ηρεμίας, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Προσαρμογή (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Ενεργό Υψηλό
|
92 |
WLCSP-0,8×1,6-8B
|
Εξαιρετικά χαμηλό ρεύμα ηρεμίας, Σύγχρονο Buck
|
| Συγχρονισμός Μπακ |
SGM6029
|
1000 | 2 | 5.5 |
0,4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3,3
|
4,0/1,5
|
2.3
|
<0,25
|
Ενεργό Υψηλό
|
96 |
WLCSP-0,74×1,09-6B
|
Εξαιρετικά χαμηλό ρεύμα ηρεμίας, Σύγχρονο Buck |
| Συγχρονισμός Μπακ |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0,45 |
Ενεργό Υψηλό
|
90 |
UTDFN-1,5×2-6L
|
1,4MHz, 600mA Σύγχρονο Buck
|
|
| Συγχρονισμός Μπακ |
SGM6040
|
750 | 1.8 | 5.5 |
Προσαρμογή (0,8 ~ 3,4)
|
1.5 |
0,06
|
0.3
|
Ενεργό Υψηλό
|
80 |
TDFN-2×1,5-8L,WLCSP- 0,89×1,19-6B
|
Μετατροπέας 1,8 V σε 5,5 V, 750 mA, 60 nA, συγχρονισμένος μετατροπέας ρεύματος ηρεμίας
|
|
Non-Sync Buck
|
SGM6060
|
2000 | 3.8 | 55 |
Επίθ
|
0,2 έως 2
|
126 |
<18
|
Ενεργό Υψηλό
|
95 |
TDFN-3×3-10L,SOIC-8 (εκτεθειμένο μαξιλάρι)
|
Είσοδος 55 V, 2A Μη Σύγχρονο Buck
|
|
Non-Sync Buck
|
SGM6061
|
1500 | 3.8 | 55 |
Προσαρμογή (0,8 ~ 24)
|
2 |
131
|
18 |
Ενεργό Υψηλό
|
95 |
TDFN-3×3-10L
|
1,5A, 2MHz, 55V, Buck Converter
|
|
Συγχρονισμός Μπακ
|
SGM61006
|
600 | 1.8 | 5.5 |
Προσθ. (0,5 ~ VΣΕ)
|
3.5 | 26 |
<3
|
Ενεργό Υψηλό
|
90 |
WLCSP-0,9×1,3-6B-A
|
600mA, 1,8V έως 5,5V Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 διορθώθηκε εσωτερικά
|
5.8 |
22
|
<0,5
|
Ενεργό Υψηλό
|
92 |
WLCSP-0,86×1,16-6B
|
5,8 MHz, 600 mA Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61012
|
1200 | 2.3 | 5.5 |
Προσαρμογή (0,5 ~ 4)
|
2 | 25 |
<1
|
Ενεργό Υψηλό
|
95 |
TDFN-2×2-8AL
|
1,2A Buck υψηλής απόδοσης με λειτουργία AHP-COT
|
|
Συγχρονισμός Μπακ
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6,5/8
|
20 |
<1
|
Ενεργό Υψηλό
|
95 |
WLCSP-0,9×1,2-6B
|
10MHz 1A Micro-Point-of-Load Buck
|
|
Συγχρονισμός Μπακ
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ VΣΕ)
|
1.5 |
42
|
<1
|
Ενεργό Υψηλό
|
95 |
SOT-23-5,SOT-563-6
|
2A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ VΣΕ)
|
1.5 | 44 |
<0,5
|
Ενεργό Υψηλό
|
95 |
SOT-23-5, SOT-23-6
|
2A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ VΣΕ)
|
1.5 | 44 |
<0,5
|
Ενεργό Υψηλό
|
95 |
SOT-23-5, SOT-23-6
|
2A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61022
|
2000 | 2.3 | 5.5 |
Προσαρμογή (0,5 ~ 4)
|
2 | 25 |
<1
|
Ενεργό Υψηλό
|
95 |
TDFN-2×2-8AL
|
2A Buck υψηλής απόδοσης με λειτουργία AHP-COT
|
|
Συγχρονισμός Μπακ
|
SGM61024
|
2000 | 2.4 | 5.5 |
Προσαρμογή (0,6 ~ 4)
|
2.2
|
5,7/400
|
<1.8
|
Ενεργό Υψηλό
|
95 |
UTDFN-1,5×1,5-6L
|
2,4V έως 5,5V, 2A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ VΣΕ) |
2,5/2
|
42/410
|
<0,3 |
Ενεργό Υψηλό
|
95 |
TDFN-2×2-7L
|
Υψηλή απόδοση, 3A, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61031
|
3000 | 2.7 | 5.5 |
Επίθ
|
2 |
24
|
<1 |
Ενεργό Υψηλό
|
95 |
TDFN-2×2-8AL
|
3A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ VΣΕ)
|
1.5 | 45 | <1 |
Ενεργό Υψηλό
|
95 |
SOT-563-6
|
Χαμηλή τάση, 3A υψηλής απόδοσης Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61034
|
3000 | 2.4 | 5.5 |
Προσαρμογή (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1.8
|
Ενεργό Υψηλό
|
95 |
UTDFN-1,5×1,5-6L
|
2,4V έως 5,5V, 3A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ VΣΕ)
|
2,5/2
|
42/420
|
<1,5
|
Ενεργό Υψηλό
|
95 |
TDFN-2×2-7L
|
4A, Υψηλή απόδοση, Σύγχρονο Buck
|
|
Συγχρονισμός Μπακ
|
SGM61044
|
4000 | 2.4 | 5.5 |
Προσαρμογή (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1.8
|
Ενεργό Υψηλό
|
95 |
UTDFN-1,5×1,5-6L
|
2,4V έως 5,5V, 4A, Υψηλή απόδοση, Σύγχρονο Buck
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο της σύγχρονης ηλεκτρονικής, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, ισχυρή απόδοση και υψηλή αξιοπιστία. Χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη ευρείας κατανάλωσης, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά αυτοκινήτων, ιατρικό εξοπλισμό και συστήματα αεροδιαστημικής/άμυνας.
Η Uchi Electronics παρέχει λύσεις επεξεργασίας αναλογικών και μικτών σημάτων υψηλής απόδοσης για βιομηχανικούς αυτοματισμούς, νέα ενέργεια, αυτοκίνητα, επικοινωνίες, υπολογιστές, ηλεκτρονικά ευρείας κατανάλωσης και εφαρμογές ιατρικού εξοπλισμού.
Αυτή η λύση καταδεικνύει την εφαρμογή ολοκληρωμένων κυκλωμάτων σε έξυπνα τηλέφωνα και tablet. Για βοήθεια στην επιλογή του σωστού προϊόντος, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
