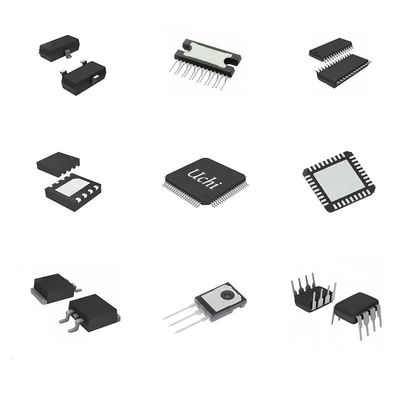

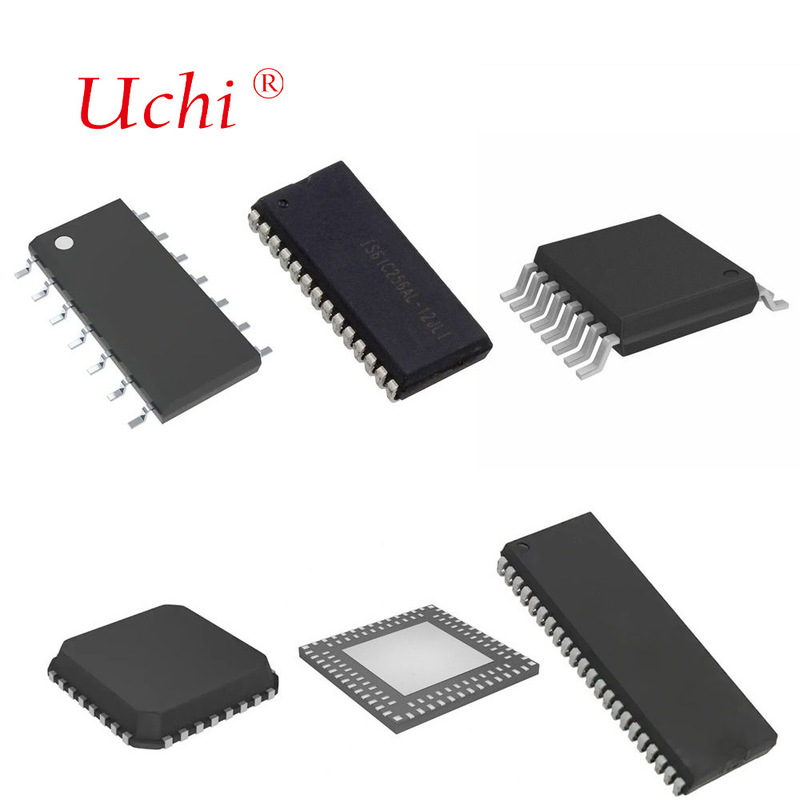

Οδηγοί οπίσθιου φωτισμού LED PWM Dimming, 38V Boost LED Driver Ολοκληρωμένο κύκλωμα IC Chip
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM3732 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάση εισαγωγής, VIN: | -0.3V σε 6V | Κόμβοι Υψηλής Τάσης, SW, VOUT: | -0,3V έως 40V |
|---|---|---|---|
| Άλλες καρφίτσες, FB, CTRL: | -0,3V σε VIN + 0,3V | TSOT-23-6, θJA: | 120℃/W |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65 έως +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 4000V |
| mm: | 200V | ||
| Επισημαίνω: | Οδηγοί οπίσθιου φωτισμού LED PWM dimming,IC οδηγού LED boost 38V,οδηγός LED MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
Οδηγοί φώτων LED PWM Dimming, 38V Boost LED Driver Integrated Circuit IC Chip
Ο SGM3732 είναι ένας υψηλής απόδοσης LEDdriver σταθερού ρεύματος με μετατροπέα αύξησης PWM 1,1MHz.Ένα εσωτερικό MOSFET N-channel χαμηλής πλευράς και μια υψηλή συχνότητα διασύνδεσης καθιστούν το SGM3732 εύκολο στη χρήση μικρών συστατικών και βελτιστοποιημένο για συμπαγές λύσεις.
Το SGM3732 είναι ικανό να οδηγεί είτε έως 10LED σε σειρά για έξοδο 38V είτε συνολικό ρεύμα 260mA με 3 LED σε σειρά ανά χορδή, επιτυγχάνοντας παράλληλα υψηλή αποδοτικότητα μετατροπής.Το ρεύμα LED μπορεί να προγραμματιστεί με ψηφιακό PWM διασύνδεση θολωτήςΗ συχνότητα PWM είναι στην περιοχή από 2kHz έως 60kHz.
Το SGM3732 παρέχει πολύ χαμηλό ρεύμα διακοπής λειτουργίας και περιλαμβάνει επίσης ένα πλήρες σύνολο συστημάτων προστασίας, όπως προστασία από υπερτάσεις, όριο ρεύματος εισόδου κύκλου-κύκλου και θερμική διακοπή λειτουργίας.Το SGM3732 διατίθεται σε πράσινο πακέτο TSOT-23-6Λειτουργεί σε θερμοκρασία περιβάλλοντος από -40°C έως +85°C
Το SGM3732 είναι ικανό να οδηγεί είτε έως 10LED σε σειρά για έξοδο 38V είτε συνολικό ρεύμα 260mA με 3 LED σε σειρά ανά χορδή, επιτυγχάνοντας παράλληλα υψηλή αποδοτικότητα μετατροπής.Το ρεύμα LED μπορεί να προγραμματιστεί με ψηφιακό PWM διασύνδεση θολωτήςΗ συχνότητα PWM είναι στην περιοχή από 2kHz έως 60kHz.
Το SGM3732 παρέχει πολύ χαμηλό ρεύμα διακοπής λειτουργίας και περιλαμβάνει επίσης ένα πλήρες σύνολο συστημάτων προστασίας, όπως προστασία από υπερτάσεις, όριο ρεύματος εισόδου κύκλου-κύκλου και θερμική διακοπή λειτουργίας.Το SGM3732 διατίθεται σε πράσινο πακέτο TSOT-23-6Λειτουργεί σε θερμοκρασία περιβάλλοντος από -40°C έως +85°C
Βασικά χαρακτηριστικά
● Πεδίο τάσης εισόδου: 2,7V έως 5,5V
● Υποστήριξη έως και 10 LED σε σειρά
● Ενσωματωμένος διακόπτης 40V/1,35A
● Μετατροπέας υψηλής απόδοσης
● Συχνότητα εναλλαγής: 1,1MHz
● Χαμηλή τάση ανατροφοδότησης: 200mV
● Συχνότητα αμβλύνειας PWM: 2kHz έως 60kHz
● Προστασία ανοιχτού LED 38V
● Αντίσταση 500kΩ σε πένα CTRL
● Αυτόματη μαλακή εκκίνηση για τη μείωση του ρεύματος εισροής
● Λιγότερο από 1μA ρεύμα διακοπής
● Περιοχή θερμοκρασίας λειτουργίας -40°C έως +85°C
● Διατίθεται σε πράσινη συσκευασία TSOT-23-6
Εφαρμογές
Πίσω φωτισμός LED
Κινητά τηλέφωνα και ψηφιακά πλαίσια φωτογραφιών
Φορητές συσκευές
Οδική πλοήγηση
Κινητά τηλέφωνα και ψηφιακά πλαίσια φωτογραφιών
Φορητές συσκευές
Οδική πλοήγηση
Τυπική εφαρμογή
Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
|
Διάδρομοι
κατά
Πακέτο
|
Αριθμός τμήματος |
Αριθμός οχήματος
Ελάχιστο
(V)
|
Αριθμός οχήματος
Μαξ
(V)
|
Φώτα LED
κατά
Διάταξη
|
Κλείσιμο
Τρέχων
(μA)
|
Ανταλλαγή
Συχνότητα
(MHz)
|
LED
Σύνδεση
Τύπος
|
Ησυχία
Τρέχων
(mA)
|
Μέθοδος θολάσματος
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
SGM3732
|
2.7
|
5.5
|
10 |
< 1
|
1.1
|
Κοινή άνοδος
|
0.2
|
ΠΟΜ
|
TSOT-23-6
|
10 LED ανά χορδή
|
| 2 |
SGM3738
|
3 | 18 | 10 |
< 1
|
0.6 |
Κοινή άνοδος
|
0.24 |
PWM & Μονόσύρμα
|
ΤΠΠΝ-3×3-16L
|
Δύο κανάλια ανατροφοδότησης, είσοδος 18V, σειριακός οδηγός LED
|
| 3 |
SGM3740
|
3 | 18 | 10 |
< 1
|
0.6 |
Κοινή άνοδος
|
0.24 |
PWM & Μονόσύρμα
|
ΤΠΠΝ-3×3-16L
|
3 κανάλια ανατροφοδότησης, είσοδος 18V, σειριακός οδηγός LED
|
| 4 |
SGM3740B
|
3 | 18 | 10 |
< 1
|
0.6 |
Κοινή άνοδος
|
0.24 |
PWM & Μονόσύρμα
|
ΤΠΠΝ-3×3-16L
|
4 κανάλια ανατροφοδότησης, είσοδος 18V, σειριακός οδηγός LED
|
| 3 |
SGM3741
|
3 | 18 | 10 |
< 1
|
0.6 |
Κοινή άνοδος
|
0.24 |
ΠΟΜ & ΠΟΜ
|
ΤΠΠΝ-3×3-16L
|
3 κανάλια ανατροφοδότησης, είσοδος 18V, σειριακός οδηγός LED
|
| 2 |
SGM3743
|
3 | 18 | 10 |
< 1
|
1.2 |
Κοινή άνοδος
|
1.2 |
PWM & Μονόσύρμα
|
WLCSP-1.32×1.32-9B
|
Δύο κανάλια ανατροφοδότησης, είσοδος 18V, σειριακός οδηγός LED
|
| 1 |
SGM3747
|
2.7 | 5.5 | 10 |
< 1
|
1.1 |
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
TSOT-23-6
|
1500 υψηλής απόδοσης, 10 LED ανά χορδή
|
| 1 |
SGM3748
|
2.7 | 5.5 | 10 |
< 1
|
1.1 |
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
ΤDFN-2×2-8L
|
1500 υψηλής απόδοσης, 10 LED ανά χορδή
|
| 1 |
SGM3749
|
3 | 20 | 10 |
< 1
|
1.25 |
Κοινή άνοδος
|
0.4 |
ΠΟΜ
|
TDFN-2×2-6L, TSOT-23-6
|
1500 υψηλής απόδοσης, 10 LED ανά χορδή, είσοδος 20V
|
| 1 |
SGM3750
|
2.7 | 20 | 10 |
< 1
|
0.65 |
Κοινή άνοδος
|
0.4 |
ΠΟΜ
|
TDFN-2×2-6L, TSOT-23-6
|
1500 υψηλής απόδοσης, 10 LED ανά χορδή, είσοδος 20V
|
| 1 |
SGM3752
|
2.7 | 5.5 | 10 |
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
TSOT-23-6
|
1250, υψηλής απόδοσης, 10 LED ανά χορδή.
|
| 1 |
SGM3756
|
2.7 | 5.5 | 10 |
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
ΤDFN-2×2-6L
|
1250, υψηλής απόδοσης, 10 LED ανά χορδή.
|
| 1 |
SGM3757
|
2.7 | 5.5 | 10 |
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
ΤDFN-2×2-8L
|
1250, υψηλής απόδοσης, 10 LED ανά χορδή.
|
| 1 |
SGM3758
|
2.7 | 5.5 | 7 |
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 | ΠΟΜ |
ΤDFN-2×2-6L
|
1Υψηλής απόδοσης, υποστήριξη λειτουργίας Flash οθόνης
|
| 1 |
SGM3759
|
2.7 | 5.5 | 7 |
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
TSOT-23-6
|
1Υψηλής απόδοσης, υποστήριξη λειτουργίας Flash οθόνης
|
| 3 |
SGM37603A
|
3 | 24 | 8 |
< 1.5
|
1.2
|
Κοινή άνοδος
|
0.66 |
ΠΟΜ & I2Γ
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L
|
12-bit, 3 κανάλια ανατροφοδότησης, είσοδος 24V, σειριακός οδηγός LED
|
| 3 |
SGM37603S
|
3 | 5.5 | 9 |
1.2
|
Κοινή άνοδος
|
1.35 |
ΠΟΜ & I2Γ
|
WLCSP-1.35×1.7-12B
|
Διοδηγός LED 12-bit, 3 κανάλια ανατροφοδότησης
|
|
| 4 |
SGM37604A
|
3 | 24 | 8 |
< 1.5
|
1.2
|
Κοινή άνοδος
|
0.66 |
ΠΟΜ & I2Γ
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L |
12-bit, 4 κανάλια ανατροφοδότησης, είσοδος 24V, σειριακός οδηγός LED
|
| 4 |
SGM37604S
|
3 | 5.5 | 9 |
1.2
|
Κοινή άνοδος
|
1.35 |
ΠΟΜ & I2Γ
|
WLCSP-1.35×1.7-12B |
Διοδηγός LED 12-bit, 4 κανάλια ανατροφοδότησης
|
|
| 1 |
SGM3766
|
2.7 | 5.5 |
10
|
< 1
|
1.2
|
Κοινή άνοδος
|
0.2 |
ΠΟΜ
|
TSOT-23-5
|
1500 υψηλής απόδοσης, 10 LED ανά χορδή
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης μας.
