Τριπλό εξόδου AMOLED οθόνη τροφοδοσία ενσωματωμένου κυκλώματος IC chip
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM3836A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάσεις: | -0.3V σε 6V | SW3, VO3 Τάσεις: | -0,3V έως 10V |
|---|---|---|---|
| Τάση VO2: | -6,5V έως 0,3V | SW2 Τάση: | -6,5V έως 5,5V |
| TQFN-3×3-16L, θJA: | 45℃/Δ | ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -65 έως +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| HBM: | 3000V | ΚΑΠ: | 1000V |
| Επισημαίνω: | Τριπλό εξόδου AMOLED οθόνης IC chip,Τσιπ IC υψηλής ισχύος Mosfet,Τσιπ τροφοδοσίας ηλεκτρικής ενέργειας ολοκληρωμένου κυκλώματος |
||
Περιγραφή προϊόντων
Τριπλό εξόδου AMOLED οθόνη τροφοδοσία ενσωματωμένου κυκλώματος IC chip
Το SGM3836A έχει σχεδιαστεί για την τροφοδοσία οθονών AMOLED που απαιτούν VAVDD, VELVDD και VELVSS.και έναν μετατροπέα αναστρέψιμης ροής VO2 για το VELVSSΟι τάσεις εξόδου όλων των τριών μετατροπών μπορούν να προγραμματιστούν σε ψηφιακό στάδιο μέσω της πινής ελέγχου ψηφιακής διεπαφής (CTRL). Το SGM3836A διατίθεται σε πράσινο πακέτο TQFN-3×3-16L.Λειτουργεί σε θερμοκρασία περιβάλλοντος από -40°C έως +85°C.
Βασικά χαρακτηριστικά
● Περιοχή τάσης εισόδου από 2,9V έως 4,5V
● Σύγχρονος μετατροπέας προώθησης (ELVDD)
Δυνατότητα εκπομπής
Διάταξη: Διάταξη:
Πίνακας ανίχνευσης τάσης εξόδου για την αντιστάθμιση απώλειας πορείας (FBS)
● Σύγχρονος μετατροπέας αναστροφής (ELVSS)
∙ -5,4V έως -1,4V Η τάση εξόδου με βήματα 100mV
-2,5V Προεπιλεγμένη τάση εξόδου 1,2% ακρίβεια σε -2,5V
● Συνδυασμένο ρεύμα εξόδου ELVDD & ELVSS
∆ έως 800mA σε ισχύ 4,6V/-2,5V (VIN = 3,1V)
∆ έως 780mA σε ισχύ 4,6V/-2,7V (VIN = 3,1V)
Ως 750mA σε ισχύ 4,6V/-3,0V (VIN = 3,1V)
Ως 630mA σε ισχύ 4,6V/-4,0V (VIN = 3,1V)
∆ έως 510mA σε ισχύ 4,6V/-5,4V (VIN = 3,1V)
● Σύγχρονος μετατροπέας προώθησης (AVDD)
Δυνατότητα εκφόρτωσης
Διάταξη 6,1V
Ακριβότητα 1%
Δυνατότητα ρεύματος εξόδου 100mA
● ΒΙΝ και ΒΟΥΤ Μισοκατευθυντική απομόνωση
● Προστασία από βραχυκύκλωμα (SCP)
● Προστασία από υπερφόρτωση
● Θερμικό κλείσιμο
● Καθυστέρηση εκκίνησης VELVSS: 10 ms
● Χρόνος ανίχνευσης μικρού κυκλώματος και OLP: 1 ms

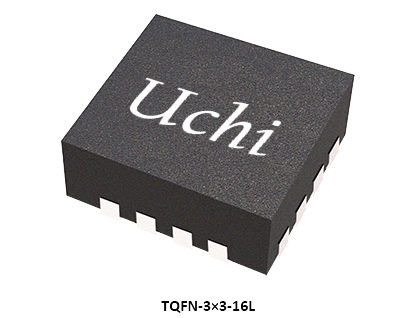

● Διατίθεται σε πράσινη συσκευασία TQFN-3×3-16L
Εφαρμογές
Ηλεκτρονικά τηλέφωνα & Ταμπλέτες
Εικονικές οθόνες OLED ενεργού μήτρας
Εικονικές οθόνες OLED ενεργού μήτρας
Τυπική εφαρμογή

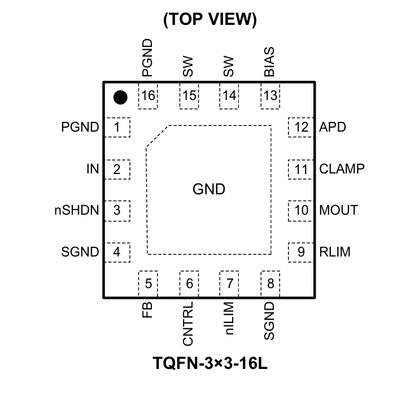

Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
Διαμορφώσεις καρφίτ
Περιγραφή Pin
Οδηγός επιλογής προϊόντων
| Αριθμός τμήματος |
EL ρεύμα εξόδου
Μαξ
(mA)
|
Αριθμός οχήματος
Ελάχιστο
(V)
|
Αριθμός οχήματος
Μαξ
(V)
|
Αποδόσεις
Αριθμός καναλιού
(V)
|
Έλεγχος
Διασύνδεση
|
Αποδόσεις
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-1.51×2.10-15B
|
SIMO, τριπλή έξοδος, για φορητές συσκευές
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-1.2×2.4-17B
|
Χωρίς επαγωγούς, τριπλή έξοδος, για φορητές συσκευές
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2×2-16B
|
Τριπλή έξοδος, για φορητές συσκευές
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
ΤΠΠΝ-3×3-16L
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
ΤΠΠΝ-3×3-16L
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2.0×2.0-25B
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2.5×2.5-36B
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα και PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2.90×2.96-49B
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα και PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-σύρμα
|
Επικαιροποιημένα συστήματα
|
WLCSP-2.5×2.9-42B
|
Τέσσερις εξόδους, για ταυτόχρονη οθόνη AMOLED Smart Phones & PADs
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
Εγώ...2Γ
|
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παρακολούθηση των οχημάτων που είναι εξοπλισμένα με ηλεκτρική ενέργεια ή με ηλεκτρική ενέργεια.
|
WLCSP-3.3×3.3-64B
|
Έξι εξόδους, για έξυπνα τηλέφωνα και PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-σύρμα
|
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παρακολούθηση των οχημάτων που είναι εξοπλισμένα με ηλεκτρική ενέργεια ή με ηλεκτρική ενέργεια.
|
WLCSP-3.3×3.3-64B
|
Έξι εξόδους, για έξυπνα τηλέφωνα και PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2.37×2.37-36B
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα και PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-σύρμα
|
Επικαιροποιημένη συσκευή
|
WLCSP-2×2-25B-A
|
Τριπλή έξοδος, για έξυπνα τηλέφωνα και PAD
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
