Συστήματα διαχείρισης ενέργειας IC 5A,5V Ηλεκτρονική ασφάλεια (eFuse) με θερμική διακοπή λειτουργίας
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM2529 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Σταθερή κατάσταση: | -0,3V έως 18V | Μεταβατικό (100 ms): | -0,6V έως 25V |
|---|---|---|---|
| VCC, SOURCE, ILIMIT στο GND: | -0.3V σε 25V | dV/dt, ENABLE/FAULT σε GND: | -0,3V έως 5,5V |
| TDFN-3×3-10L, θJA: | 90℃/W | TDFN-3×3-10L, θJB: | 54℃/Δ |
| TDFN-3×3-10L, θJC: | 52℃/Δ | ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -65 έως +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| HBM: | 2000V | ΚΑΠ: | 1000V |
| Επισημαίνω: | 5Α ηλεκτρονικό διακόπτη ασφαλείας,Κύκλος διακυβέρνησης ισχύος 5V,θερμική διακοπή λειτουργίας eFuse IC |
||
Περιγραφή προϊόντων
Διαχείριση ισχύος συστήματος IC 5A,5V Ηλεκτρονική ασφάλεια (eFuse) με θερμική απενεργοποίηση
Το SGM2529 είναι μια συμπαγής ηλεκτρονική ασφάλεια (eFuse) με ένα πλήρες σύνολο λειτουργιών προστασίας. Το SGM2529 παρέχει εξαιρετική ακρίβεια, καθιστώντας το πολύ κατάλληλο για πολλές εφαρμογές προστασίας συστήματος. Παρέχει ακριβείς προστασίες υπέρτασης (OV) και κλειδώματος χαμηλής τάσης (UVLO), που διασφαλίζουν στενή επιτήρηση των τάσεων του διαύλου και εξαλείφουν την ανάγκη για κυκλώματα επόπτη. Η προστασία υπέρτασης (OV) θα συσφίξει την έξοδο eFuse σε ένα σταθερό επίπεδο κατά τη διάρκεια των υπερτάσεων εισόδου. Κατά τη διάρκεια της μεταβατικής τάσης εισόδου, το εσωτερικό FET παραμένει ενεργοποιημένο, γεγονός που επιτρέπει στο φορτίο να συνεχίσει να λειτουργεί. Εάν η παροδική διάρκεια παραμένει μεγάλη, η συσσωρευμένη θερμότητα θα προκαλέσει τον τερματισμό λειτουργίας eFusethermal. Μετά τη θερμική απενεργοποίηση, είναι διαθέσιμες οι θερμικές επιλογές κλειδώματος και αυτόματης επανάληψης. Το SGM2529 είναι διαθέσιμο σε πράσινο πακέτο TDFN-3×3-10L.
Βασικά Χαρακτηριστικά
● Ηλεκτρονική ασφάλεια 5V με υπέρταση έως 30V
● Εξαιρετικά χαμηλό RDS(ON) για τον διακόπτη IntegratedProtection: 26mΩ (TYP)
● Pin 3-State ENABLE/FAULT, Διεπαφή διπλής κατεύθυνσης
● Προγραμματιζόμενος χρόνος μαλακής εκκίνησης
● Προγραμματιζόμενο όριο ρεύματος έως 5A
● Επιλογές θερμικής απενεργοποίησης:
SGM2529A: Θερμική ασφάλιση με VCLAMP
SGM2529B: Θερμική αυτόματη επανάληψη με VCLAMP
SGM2529C: Θερμικό κλείδωμα χωρίς VCLAMP
● Έξοδος σφάλματος για θερμικό τερματισμό λειτουργίας
● Ακριβές κλείδωμα υπό τάση
● Ακριβής σφιγκτήρας υπέρτασης (SGM2529A και SGM2529B)
● Διατίθεται σε Πράσινη συσκευασία TDFN-3×3-10L
Εφαρμογές
Σκληροί Δίσκοι
PCIE SSD
Διαχείριση ενέργειας μητρικής πλακέτας
PCIE SSD
Διαχείριση ενέργειας μητρικής πλακέτας

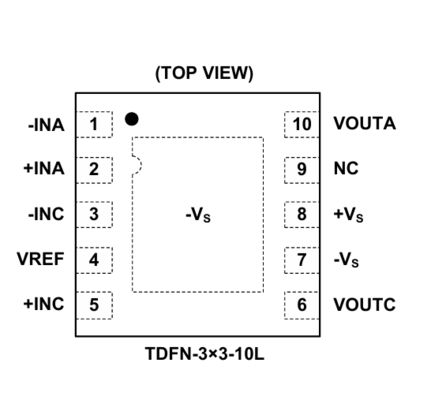

Ρυθμίσεις καρφίτσας
Καρφίτσα Περιγραφή
Οδηγός επιλογής προϊόντος
|
Διακόπτες
ανά
Πακέτο
|
Αριθμός ανταλλακτικού |
Συνεχής
Ρεύμα εξόδου
Μέγιστο (mA)
|
Ήρεμος
Ρεύμα
(μA)
|
VIN
Ελάχ
(V)
|
VIN
Μέγ
(V)
|
Καθιστώ ικανό
Λογική
|
Κλείσιμο
Ρεύμα
(μA)
|
Ρεύμα
Οριο
(mA)
|
Μαλακός-
Αρχή
|
Σφάλμα
Σημαία
|
Συσκευασία
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0,5 |
14
|
Ενεργό Υψηλό | <2 |
Ναί
|
Οχι
|
TDFN-3×3-12AL
|
Ultra-Low RΕΠΙ, Διακόπτης ελεγχόμενου φορτίου Advanced Load Management
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Ενεργό Υψηλό |
<1.4
|
Προγραμματιζόμενο (260~2000) |
Ναί
|
Ναί
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Προγραμματιζόμενος διακόπτης ορίου ρεύματος αυτόματης ανάκτησης
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Ενεργό Υψηλό
|
<1.4
|
Προγραμματιζόμενο (260~2000)
|
Ναί
|
Ναί
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Προγραμματιζόμενος διακόπτης ορίου ρεύματος με κλειδαριά
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Ενεργό Υψηλό
|
<2 |
Προγραμματιζόμενο (100~1600)
|
Ναί
|
Ναί
|
ΣΩΤ-23-6
|
22V, 1,6A, Διακόπτης ορίου ρεύματος με δυνατότητα προγραμματισμού αυτόματης ανάκτησης
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Ενεργό Υψηλό
|
<2 |
Προγραμματιζόμενο (100~1600)
|
Ναί
|
Ναί
|
ΣΩΤ-23-6
|
22V, 1,6A, Προγραμματιζόμενος διακόπτης ορίου ρεύματος με κλειδαριά
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Ενεργό Υψηλό
|
<2 |
Προγραμματιζόμενο (100~1600)
|
Ναί
|
Ναί
|
ΣΩΤ-23-6
|
Προγραμματιζόμενος διακόπτης ορίου ρεύματος
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Ενεργό Υψηλό
|
48 |
Προγραμματιζόμενο (1500~5000)
|
Ναί
|
Ναί
|
TDFN-3×3-10L
|
Ηλεκτρονική Ασφάλεια 5A, 12V (eFuse) με Θερμική Απενεργοποίηση
|
| 1 |
SGM2529
|
5000
|
102
|
Ενεργό Υψηλό
|
47 |
Προγραμματιζόμενο (1500~5000)
|
Ναί
|
Ναί
|
TDFN-3×3-10L
|
Ηλεκτρονική Ασφάλεια 5A, 5V (eFuse) με Θερμική Απενεργοποίηση
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Ενεργό Υψηλό
|
<2,5
|
Προγραμματιζόμενο (100~3000)
|
Ναί
|
Ναί
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Προγραμματιζόμενος διακόπτης ορίου ρεύματος
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Ενεργό Υψηλό
|
<2,5
|
Προγραμματιζόμενο (100~3000)
|
Ναί
|
Ναί
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Προγραμματιζόμενος διακόπτης ορίου ρεύματος
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Ενεργό Υψηλό
|
3.9
|
Προγραμματιζόμενο (600~5300)
|
Ναί
|
Ναί
|
TQFN-3×4-20L
|
2,7V έως 18V eFuse με True Reverse Blocking και πολλαπλές λειτουργίες προστασίας
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Ενεργό Υψηλό
|
<10 |
Προγραμματιζόμενο (500~6000)
|
Ναί
|
Οχι
|
TQFN-2×2-10L
|
5,5Α, 23,7μΩΗλεκτρονική ασφάλεια που υποστηρίζει αμφίδρομη αγωγή ρεύματος
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Ενεργό Χαμηλό (-xRN) Ενεργό Υψηλό (Άλλο)
|
<70 (-xRN)
<5 (Άλλο)
|
Προγραμματιζόμενο (500~4000)
|
Ναί
|
Όχι (-xRD)
Ναι (Άλλο)
|
TDFN-2×2-8AL
|
4Α, 35μΩeFuse με επιλέξιμη λειτουργία σύσφιξης υπέρτασης
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Ενεργό Υψηλό
|
<3,5
|
Προγραμματιζόμενο (1000~5000)
|
Ναί
|
Οχι
|
TDFN-3×3-10AL
|
Ηλεκτρονικές ασφάλειες 5V/12V (eFuses) με λειτουργία OVP και έλεγχο FET μπλοκαρίσματος
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Ενεργό Χαμηλό
|
<2
|
Ναί
|
Οχι
|
WLCSP-2,56×1,54-15B
|
Διακόπτης τροφοδοσίας υψηλής τάσης, USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Κανένας
|
Ναί
|
Οχι
|
UTDFN-2×2-8AL
|
Αυτόνομη επιλογή πηγών φόρτισης 20V και διακόπτης τροφοδοσίας OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Ενεργό Υψηλό
|
<2,5
|
Προγραμματιζόμενο (100~1700)
|
Ναί
|
Οχι
|
TDFN-2×2-6L,SOT-23-5
|
1,5A, Ρυθμιζόμενο όριο ρεύματος, Soft-Start, Tiny Package
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Ενεργό Υψηλό
|
<1
|
1850
|
Ναί
|
Οχι
|
ΣΩΤ-23-5
|
Ρεύμα εξόδου 1,1A, Όριο σταθερού ρεύματος 1,85A, Χαμηλή ισχύς
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Κανένας
|
ΝΑ
|
1750 |
Ναί
|
Οχι
|
ΣΩΤ-23-5
|
Ρεύμα εξόδου 1,1A, Όριο σταθερού ρεύματος 1,75A, Χαμηλή ισχύς
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Ενεργό Υψηλό
|
<1
|
1100 |
Ναί
|
Ναί
|
SOIC-8,TDFN-3×3-8L
|
Ρεύμα εξόδου 600mA, όριο σταθερού ρεύματος 1,1A, Διπλά κανάλια
|
Η Uchi Electronics παρέχει λύσεις επεξεργασίας αναλογικών και μικτών σημάτων υψηλής απόδοσης για βιομηχανικούς αυτοματισμούς, νέα ενέργεια, αυτοκίνητα, επικοινωνίες, υπολογιστές, ηλεκτρονικά ευρείας κατανάλωσης και εφαρμογές ιατρικού εξοπλισμού.
Αυτή η λύση καταδεικνύει την εφαρμογή ολοκληρωμένων κυκλωμάτων σε συστήματα διακομιστών. Για βοήθεια στην επιλογή του σωστού προϊόντος, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
