Λογικά ICs 1-Bit Bidirectional Voltage-LevelTranslator με αυτόματη αισθητήρα κατεύθυνσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM4554 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάση τροφοδοσίας VCCA, VCCBRrange: | -0.3V σε 6V | Εύρος τάσης εισόδου, VI(1): | -0.3V σε 6V |
|---|---|---|---|
| Ρεύμα σφιγκτηρών εισαγωγής, IIK (VI < 0): | -50 mA | Ρεύμα σφιγκτήρα εξόδου, IOK (VO < 0): | -50 mA |
| Συνεχές ρεύμα παραγωγής, IO: | ±50mA | ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| Επισημαίνω: | Μεταφραστής τάσης διμερούς τάσης 1 bit,Λογικό IC αυτοματικής αισθητήρα κατεύθυνσης,Μεταφραστής τάσης MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
Λογικά ICs 1-Bit Bidirectional Voltage-LevelTranslator με αυτόματη αισθητήρα κατεύθυνσης
Ο SGM4554 είναι ένας μεταφραστής τάσης 1bit, μη αντιστρέφων, δικατευθυντικού επιπέδου, ο οποίος διαθέτει δύο ανεξάρτητες, ρυθμιζόμενες γραμμές τροφοδοσίας.Το A και το B portstrack το VCCA τροφοδοσία και το VCCB τροφοδοσία αντίστοιχαΗ τάση τροφοδοσίας είναι 1,2V έως 5,0V για την πύλη A και 1,65V έως 5,5V για την πύλη Β. Η συσκευή παρέχει λειτουργία δικατευθυντικής μετατροπής μεταξύ των διαφόρων κόμβων τάσης (συμπεριλαμβανομένων των 1,2V, 1,5V, 1,8V, 2.5V, 3.3V και 5V).Το SGM4554 διαθέτει λειτουργία ενεργοποίησης εξόδου (OE), η οποία ελέγχει τις καταστάσεις των εξόδων.Το OEs πρέπει να συνδέεται με το GND μέσω αντίστασης τράβηξηςΤο SGM4554 είναι διαθέσιμο σε πράσινες συσκευές UTDFN-1.45×1-6Land και SC70-6.Λειτουργεί σε θερμοκρασία περιβάλλοντος από -40°C έως +85°C.
Βασικά χαρακτηριστικά
● Πεδίο τάσης τροφοδοσίας (VCCA ≤ VCCB)
Αρτία: 1,2V έως 5,0V
Β: από 1,65 έως 5,5V
● Υποστήριξη απομόνωσης VCCA ή VCCB
Όταν η VCCA ή η VCCB είναι χαμηλή, η συσκευή εισέρχεται στη λειτουργία Power-Down
● Πλήρωμα εισόδου OE που αναφέρεται στο VCCA
● Υποστήριξη λειτουργίας μερικής μείωσης ισχύος
● Υποστήριξη της εξόδου σπρώξιμο-σύνδεσης
● Μικρή κατανάλωση ενέργειας
● Περιοχή θερμοκρασίας λειτουργίας -40°C έως +85°C

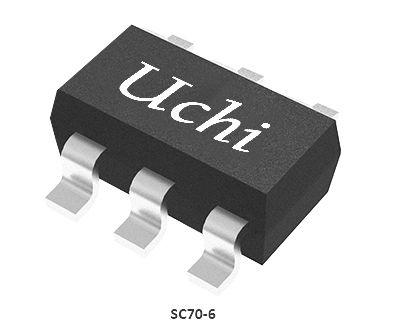

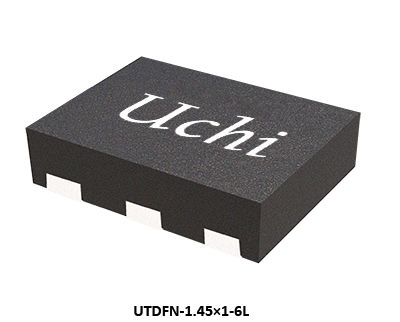

● Διατίθεται σε πράσινα πακέτα UTDFN-1.45×1-6L και SC70-6
Εφαρμογές
Παγκόσμιος ασύγχρονος δέκτης/μεταδότης
Γενικός σκοπός I/O (GPIO)
Γενικός σκοπός I/O (GPIO)
Τυπική εφαρμογή
Διαμορφώσεις καρφίτ
ΠινάκιαΠεριγραφή
Οδηγός επιλογής προϊόντων
|
Μεταφραστές
κατά
Πακέτο
|
Αριθμός τμήματος |
Πληροφορίες
Ποσοστό
(Mbps)
|
Vcc
(V)
|
Επικεφαλής
Πεδίο
(V)
|
ΑΕΠΣ
Πεδίο
(V)
|
Επενδύσεις
Πεδίο
(V)
|
Δίδυμη πορεία
|
ΚΑΚ
Κλείσιμο
Κράτος εισόδου/εξόδου
|
Κλείσιμο ICC
Μαξ
(μA)
|
Λογική
Αποδόσεις
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65 ~ 5.5 | - Ναι, ναι. | Χι-Ζι | 10 | Σπρώξε-Τράβηξε |
SC70-6,UTDFN-1.45×1-6L
|
Μετατροπέας επιπέδου GPIO
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.4~5.5 | - Ναι, ναι. | Ελάχιστο |
Δοκιμαστική μονάδα
|
Διασύνδεση κάρτας
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65 ~ 5.5 | - Ναι, ναι. | Χι-Ζι | 10 | Σπρώξε-Τράβηξε |
SOT-23-8,XTDFN-1.4×1-8L
|
Μετατροπέας επιπέδου GPIO
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.4~5.5 | - Ναι, ναι. | Ελάχιστο | 2 |
XTDFN-1.35×1-8L
|
Διασύνδεση SIM/έξυπνης κάρτας
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | - Ναι, ναι. | Ελάχιστο | 8 |
ΤΣΣΟΠ-14
|
Διασύνδεση κάρτας CA
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6~5.5 | - Ναι, ναι. | Ελάχιστο |
Δελτίο MSOP-10
|
Διασύνδεση HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65 ~ 5.5 | - Όχι, όχι. | Χι-Ζι | 5 | Σπρώξε-Τράβηξε |
Υπηρεσίες που δεν είναι εγκατεστημένες στην Ένωση
|
Διασύνδεση SPI Bus ή UART
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65 ~ 5.5 | - Ναι, ναι. | Χι-Ζι | 12/9 | Σπρώξε-Τράβηξε |
Ειδικότερα, τα προϊόντα που χρησιμοποιούνται για την παραγωγή των ειδών αυτών πρέπει να είναι κατασκευασμένα με υλικό που δεν υπερβαίνει τα 5 mm.
|
Μετατροπέας επιπέδου GPIO
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | - Ναι, ναι. | Ελάχιστο | Ανοιχτή αποχέτευση |
Τροφοδοσία από την Επιτροπή
|
Μεταφραστής επιπέδου διεπαφής κάρτας SIM
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65 ~ 5.5 | - Ναι, ναι. | Χι-Ζι | 12/9 | Σπρώξε-Τράβηξε |
ΤSSOP-16,TQFN-2.6×1.8-16L
|
Μετατροπέας επιπέδου GPIO
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65 ~ 5.5 | - Ναι, ναι. | Χι-Ζι | 12/9 | Σπρώξε-Τράβηξε |
ΤSSOP-20, TQFN-3×3-20L
|
Μετατροπέας επιπέδου GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | - Ναι, ναι. | Χι-Ζι | Ανοιχτή αποχέτευση/πλήξη-κατέβασμα |
ΤΣΣΟΠ-14
|
Αυτοκινητοβιομηχανία, ανοιχτόχερα, διπλή τροφοδοσία μεταφραστικό δέκτη
|
|||
| 4 | SGM4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | - Ναι, ναι. | Χι-Ζι | Ανοιχτή αποχέτευση/πλήξη-κατέβασμα |
ΤSSOP-14,TQFN-3.5×3.5-14AL
|
Ανοιχτή αποχέτευση, διπλή τροφοδοσία μεταφραστικό δέκτη
|
|||
| 4 | SGM4574 | 24/2 | 1.65 ~ 5.5 | 2.3~5.5 | - Ναι, ναι. | Χι-Ζι | Ανοιχτή αποχέτευση/πλήξη-κατέβασμα |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των επιβατών είναι τα εξής:
|
Μετατροπέας επιπέδου GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65 ~ 5.5 | 2.3~5.5 | - Ναι, ναι. | Χι-Ζι | Ανοιχτή αποχέτευση/πλήξη-κατέβασμα |
ΤQFN-2.6×1.8-16L
|
Μετατροπέας επιπέδου GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1.65 ~ 5.5 | 2.3~5.5 | - Ναι, ναι. | Χι-Ζι | Ανοιχτή αποχέτευση/πλήξη-κατέβασμα |
ΤSSOP-20, TQFN-3×3-20L
|
Μετατροπέας επιπέδου GPIO
|
|||
| 15 | SGM4590 | 2.5~5.5 | - Όχι, όχι. |
ΤΠΠΝ-4×4-32L
|
Πίνακας GOA με μετατροπέα επιπέδου 15 καναλιών
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | - Ναι, ναι. | Χι-Ζι | Σπρώξε-Τράβηξε |
ΤSSOP-16,TQFN-2.6×1.8-16L
|
Δύο-bit μεταφραστικός πομπός
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | - Ναι, ναι. | Χι-Ζι | Σπρώξε-Τράβηξε |
ΤSSOP-24,TQFN-5.5×3.5-24L
|
8-bit διπλή τροφοδοσία μεταφραστικό δέκτη
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | - Ναι, ναι. | Χι-Ζι | Σπρώξε-Τράβηξε |
ΤSSOP-24,TQFN-5.5×3.5-24L
|
Μεταδοτικό λεωφορείου διπλής τροφοδοσίας 8 bit
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
