12-Εισόδου, 9-Εξόδου βίντεο διακόπτης μήτρας με οδηγούς εξόδου, Input Clamp, και Bias κυκλώματα ολοκληρωμένο κυκλώμα IC
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM6501 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Εύρος τάσης τροφοδοσίας (DC): | -0.3V σε 6V | Εύρος τάσης αναλογικής και ψηφιακής εισόδου/εξόδου: | -0,3V σε VCC + 0,3V |
|---|---|---|---|
| Ρεύμα παραγωγής ανά κανάλι: | 40mA (μέγιστο) | ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| ΚΑΠ: | 2000V | mm: | 400V |
| Επισημαίνω: | 12 εισερχόμενων διακόπτες βίντεο με διακόπτη μήτρας IC,9 εξόδων διακόπτης βίντεο με οδηγούς,Συνολικό κύκλωμα με κυκλώματα παραμερισμού |
||
Περιγραφή προϊόντων
12-Εισόδου, 9-Εξόδου βίντεο διακόπτης μήτρας με οδηγούς εξόδου, Input Clamp, και Bias κυκλώματα ολοκληρωμένο κυκλώμα IC
Το SGM6501 είναι ένα βιντεοσυνδετήρα που διαθέτει 12 κανάλια εισόδου και 9 κανάλια εξόδου.Η αρχιτεκτονική επιτρέπει οποιαδήποτε από τις 12 εισόδους να κατευθύνεται σε οποιαδήποτε από τις 9 εξόδους.και υποστηρίζει μια είσοδο σε μια έξοδο ή μια είσοδο σε περισσότερες εξόδουςΟ χάρτης δρομολόγησης είναι διαμορφωμένος με I2C-συμβατό σειριακό interfaces.The SGM6501 έχει τη λειτουργία σφίξιμο εισόδου και biascircuitry, η σφίξιμο εισόδου ή η λειτουργία σφίξιμο είναι επιλέξιμη μέσω της διεπαφής I2C.Η ενσωματωμένη σφραγίδα υποστηρίζεται από κάθε είσοδοΗ λειτουργία είναι να ρυθμίσει το επίπεδο συγχρονισμού εξόδου βίντεο σε περίπου 600mV. Εάν το σήμα συγχρονισμού (Chroma, Pb, Pr) απουσιάζει, η είσοδος είναι προκατειλημμένη κατά περίπου 1,3V, το οποίο είναι το κέντρο του εύρους τάσης εισόδου.Το SGM6501 είναι διαθέσιμο στα πράσινα πακέτα SSOP-28 και TSSOP-28.Λειτουργεί σε θερμοκρασία περιβάλλοντος από -40°C έως +85°C.
Βασικά χαρακτηριστικά
● Περιοχή τάσης από μία τροφοδοσία: 3,1 V έως 5,5 V
● 12 × 9 Ματρίκη διασταυρούμενου διακόπτη
● Υποστηρίζει βίντεο με τυποποιημένη ευκρίνεια (SD), ProgressiveScan (PS) και υψηλής ευκρίνειας (HD)
● -3dB εύρος ζώνης: 84MHz
● Χαμηλή διασταύρωση: -74dB σε 1MHz
● Προγραμματιζόμενες επιλογές αύξησης: 6dB, 7dB, 8dB ή 9dB
● Εισαγωγικές κυκλώσεις και λειτουργία σφραγίδας εισόδου
● Υποστηρίζει I2C σειριακή διεπαφή
● Διπλό φορτίο 75Ω
● Εισόδους και εξόδους συνδεδεμένες με εναλλακτικό ή συνεχές ρεύμα

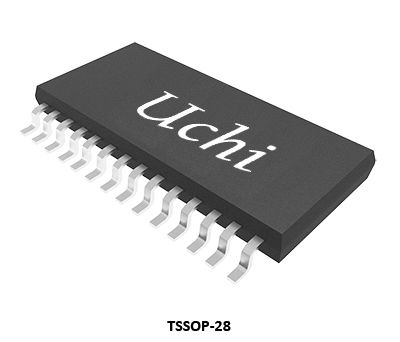

● Διατίθεται στα πράσινα πακέτα SSOP-28 και TSSOP-28.
Εφαρμογές
Ασφάλεια και Παρακολούθηση
Τηλεόραση και HDTV
Σύστημα ψυχαγωγίας αυτοκινήτων
Κέντρα ΜΜΕ
Διαδρομή βίντεο
Καλωδιακά και δορυφορικά οθόνες
Τηλεόραση και HDTV
Σύστημα ψυχαγωγίας αυτοκινήτων
Κέντρα ΜΜΕ
Διαδρομή βίντεο
Καλωδιακά και δορυφορικά οθόνες
Συγκροτήσεις και περιγραφή των πινών
Οδηγός επιλογής προϊόντων
| Αριθμός τμήματος | Τύπος |
Vcc
(V)
|
Διάφραση ζώνης
@-3dB
(MHz)
|
Έλεγχος
Διασύνδεση
|
RON
(Ω)
|
RON
Πλατεία
(Ω)
|
ΚΟΝ
(pF)
|
COFF
CS/CD
(pF)
|
Διασταυρούμενη ακοή
Τύπος
(dB)
|
Ενέχυση φορτίου
Τύπος
(pC)
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12 × 9 | 3.1~5.5 | 84 |
Εγώ...2Γ |
- 74 χρόνια. |
Εφαρμογή της SSOP-28, TSSOP-28
|
12×9, αποθηκευμένο
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
Εγώ...2Γ |
- 77 |
TSSOP-24
|
8×6, αποθηκευμένο
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
Εισαγωγή/Εξόδου |
3.5/0.45 | 12/185 | - 80 | 3*80 |
ΤΠΠΝ-3×3-20L
|
Εναλλαγή SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8~5.5 | 400 | Εισαγωγή/Εξόδου | 12 | 3.5 | 12 | - 80 | 2.5 |
ΤΠΠΝ-3×3-20L
|
4-2:2, Παθητική ανταλλαγή
|
|
| SGM6505 | (1:2) × 6 | 2 έως 5 | 450 | Εισαγωγή/Εξόδου | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
ΤSSOP-24,TQFN-4×4-24L
|
Έξι κανάλια 1:2 πολλαπλέξερ
|
| SGM6510 | 16×4 | 2.7~5.5 | 120 | Εγώ...2Γ | 30 | 8 | 40 | -110 | 7 |
ΤSSOP-28,TQFN-4×4-28L
|
16×4, παθητικό
|
|
| SGM6511 | 16×8 | 2.7~5.5 | 120 | Εγώ...2Γ | 30 | 8 | 50 | -110 | 7 |
ΤΠΠ-5×5-32L,ΤΠΠ-7×7-32L
|
16×8, Παθητικό
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | Εισαγωγή/Εξόδου | 24 | 12 | 75 | 8/70 | - 70 | 25 |
ΤΠΠΝ-5×5-32L, ΤΣΣΟΠ-28
|
1:16, πολλαπλέξερ
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | Εισαγωγή/Εξόδου | 24 | 12 | 50 | 8/36 | - 70 | 25 |
ΤΠΠΝ-5×5-32L, ΤΣΣΟΠ-28
|
Δύο:8, πολλαπλέξερ
|
| SGM6514 | 16×8 | 2.7~5.5 | 250 | Εγώ...2Γ | 30 | 8 | 50 | -110 | 7 |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
|
Υψηλή ταχύτητα, 16×8, παθητική, I2C Διασύνδεση
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | Εισαγωγή/Εξόδου | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, πολλαπλέξερ
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | Εισαγωγή/Εξόδου | 40 | 65 | 25 | - 47 |
Δελτίο ΕΚΑΧ αριθ.
|
16×8, Παθητικό
|
||
| SGM65231 | SPST × 8 | 2.3~3.6 | 500 | Εισαγωγή/Εξόδου | 4.5 | 17.2 | 13.5 |
ΤΠΕΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔ
|
8-bit SPST, χαμηλής τάσης, υψηλού εύρους ζώνης Bus Switch
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | Εισαγωγή/Εξόδου | 11 | 26 | 13 | - 60 |
Δελτίο ΕΚΑΧ αριθ.
|
Υψηλής ταχύτητας, 32-bit 2:1 Bus Multiplexer
|
||
| SGM6533 | (1:3) × 3 | 2.5~5.5 | 350 | Εισαγωγή/Εξόδου | 7 | - 60 |
ΤΠΠΝ-3×3-20L, ΤΣΣΟΠ-20
|
Υψηλή ταχύτητα, 3-1:3 Πολλαπλέξερ
|
||||
| SGM7220 | Τύπος C | 2.7~5 | Εισαγωγές / εξόδους,Εγώ...2Γ |
Τροφοδοσία από την Ένωση
|
Διαμόρφωση USB τύπου C, λογική καναλιού και έλεγχος θύρας
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | Εισαγωγή/Εξόδου | 4/9 | 18 | 7 | - 90 |
Τροφοδοσία
|
Υψηλή ταχύτητα, 2-1:3 Πολλαπλέξερ
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | Εισαγωγή/Εξόδου | 5 | 1.5 |
Δοκιμαστικό όχημα
|
3.3V, Διαφορετικό Δύο-Κανάλι, Διακόπτες Πολλαπλήκτη/Δηπολλαπλήκτη 2:1
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
