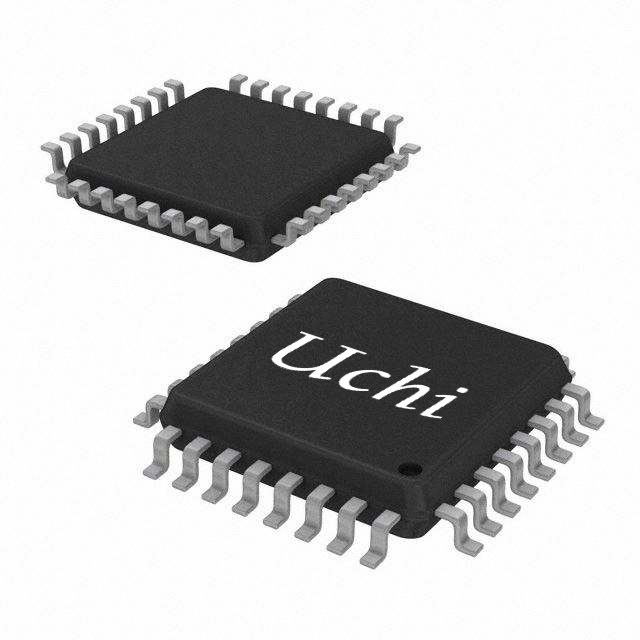

Διοδηγός γραμμής 2Vrms έως 3Vrms χωρίς καπάκι με ρυθμιζόμενο ενσωματωμένο κυκλώμα IC
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM8902 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάση τροφοδοσίας: | -0.3V σε 6V | Τάση εισόδου: | VSS - 0,3V σε VDD + 0,3V |
|---|---|---|---|
| Ελάχιστη αντίσταση φορτίου (RL): | 600Ω | Το EN GND: | -0.3V VDD + 0.3V |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 4000V |
| ΚΑΠ: | 1000V | mm: | 300V |
| Επισημαίνω: | 2Vrms έως 3Vrms διακόπτης διακυβέρνησης γραμμής,Συνολικό κύκλωμα ρυθμιζόμενης αύξησης,Διοδηγός γραμμής MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
Πρόγραμμα οδήγησης γραμμής χωρίς καπέλα 2Vrms έως 3Vrms με ενσωματωμένο κύκλωμα ρυθμιζόμενου κέρδους
Το SGM8902 είναι ένα πρόγραμμα οδήγησης γραμμής pop/click-freestereo 2Vrms έως 3Vrms. Η συσκευή είναι ιδανική για εφαρμογές μεμονωμένης παροχής. Ο σχεδιασμός χωρίς κάλυμμα μπορεί να εξαλείψει τους πυκνωτές αποκλεισμού εξόδου DC για μικρότερο αριθμό εξαρτημάτων και χαμηλό κόστος. Το SGM8902 έχει διαφορικές εισόδους και είναι ικανό να οδηγεί 2 Vrms σε φορτίο 2,5 kΩ με τάση τροφοδοσίας 3,3 V. Ο ενσωματωμένος έλεγχος τερματισμού λειτουργίας βοηθά επίσης τον έλεγχο ενεργοποίησης/απενεργοποίησης χωρίς κλικ. Το κέρδος μπορεί να ρυθμιστεί από τους χρήστες από ±1V/V έως ±10V/V μέσω εξωτερικών αντιστάσεων ρύθμισης απολαβής που επιτρέπει επίσης την εφαρμογή ενός χαμηλοπερατού φίλτρου 2ης τάξης για να συμπληρώνει τους μετατροπείς SOC και DAC. Το SGM8902 δεν απαιτεί τροφοδοτικό. Η ενσωματωμένη αντλία φόρτισης παράγει μια ράγα ισχύος αρνητικής εξόδου 2 Vrms που παρέχει μια καθαρή μετατόπιση γηπέδου χωρίς pop/click. Το SGM8902 είναι διαθέσιμο σε πακέτο Green TSSOP-14. Λειτουργεί σε ένα εύρος θερμοκρασίας περιβάλλοντος από -40℃ έως +85℃
Βασικά Χαρακτηριστικά
● Εύρος τάσης τροφοδοσίας: 3V έως 5,5V
● Τάση εξόδου σε φορτίο 2,5 kΩ
2Vrms στα 3,3V Τάση Παροχής
3Vrms στα 5V Τάση Παροχής
● Δομή χωρίς καπάκι
Pop/Click-Free
Εξαλείφει τους πυκνωτές αποκλεισμού DC εξόδου
Παρέχει απόκριση επίπεδης συχνότητας
● Διαφορικές Είσοδοι
● Χαμηλός θόρυβος και THD
SNR = 114dB (TYP)
VN = 5,5μVrms (TYP)
THD+N = 0,001% (f = 1kHz)
● Εύρος θερμοκρασίας λειτουργίας -40℃ έως +85℃

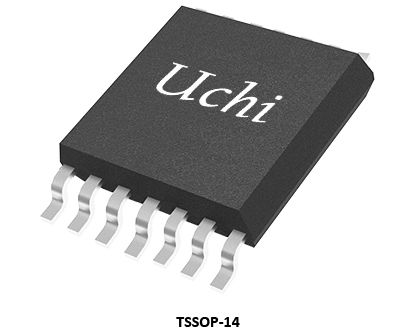

● Διατίθεται σε πράσινο πακέτο TSSOP-14
Εφαρμογές
Τηλεόραση LCD
Set-Top Box
Home Theater
Blue-Ray DVD-Players
Set-Top Box
Home Theater
Blue-Ray DVD-Players
Τυπικό κύκλωμα λειτουργίας
Ρυθμίσεις καρφίτσας
Ρυθμίσεις καρφίτσας
Οδηγός επιλογής προϊόντος
| Αριθμός ανταλλακτικού | Τάση εξόδου
RL = 2,5kΩ
THD = 1%, VCC = 5,0V
|
Τάση εξόδου
RL = 2,5kΩ
THD = 1%, VCC = 3,3V
|
Στέρεο
ή
Μονο
|
Vcc
(V)
|
Διαφορικός
Εισαγωγή
|
Κλείσιμο
Λογική
|
Κλείσιμο
Ρεύμα
(μA)
|
Κάντε κλικ-Ποπ
Κατάπνιξη
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Ναί |
Ενεργό Χαμηλό
|
130 | Ναί |
ΤΣΣΟΠ-14
|
600ΩΠρόγραμμα οδήγησης γραμμής ήχου
|
| SGM8903 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Ναί | Ενεργό Χαμηλό | 130 | Ναί |
ΤΣΣΟΠ-14
|
600ΩΠρόγραμμα οδήγησης γραμμής ήχου με λειτουργία UVP
|
| SGM8904 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Οχι | Ενεργό Χαμηλό | 130 | Ναί |
MSOP-10
|
600ΩΠρόγραμμα οδήγησης γραμμής ήχου με λειτουργία UVP
|
| SGM8905 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Οχι | Ενεργό Χαμηλό | 130 | Ναί |
MSOP-10 (Exposed Pad)
|
600ΩΠρόγραμμα οδήγησης γραμμής ήχου με λειτουργία UVP |
| SGM8909 | 3,05 Vms† | 2,05 Vms† | Στέρεο | 3,0~5,5 | Οχι | Ενεργό Χαμηλό | 3400 | Ναί | ΤΣΣΟΠ-14 |
Πρόγραμμα οδήγησης γραμμής ήχου με έλεγχο χρονισμού ενεργοποίησης/απενεργοποίησης
|
| SGM89000 | 2,05 Vms | Στέρεο | 3,0~5,5 | Ναί | Ενεργό Χαμηλό | 130 | Ναί | ΤΣΣΟΠ-14 | 600ΩΠρόγραμμα οδήγησης γραμμής ήχου με λειτουργία UVP | |
| SGM89111 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Ναί | Ενεργό Χαμηλό | Ναί | TSSOP-20 |
Πρόγραμμα οδήγησης γραμμής ήχου με πρόγραμμα οδήγησης βίντεο
|
|
| SGM89112 | 3,05 Vms | 2,05 Vms | Στέρεο | 3,0~5,5 | Οχι | Ενεργό Χαμηλό | Ναί | ΤΣΣΟΠ-16 | Πρόγραμμα οδήγησης γραμμής ήχου με πρόγραμμα οδήγησης βίντεο |
Σημείωση: † Rμεγάλο= 600Ω
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο της σύγχρονης ηλεκτρονικής, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, ισχυρή απόδοση και υψηλή αξιοπιστία. Χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη ευρείας κατανάλωσης, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά αυτοκινήτων, ιατρικό εξοπλισμό και συστήματα αεροδιαστημικής/άμυνας.
Η Uchi Electronics παρέχει λύσεις επεξεργασίας αναλογικών και μικτών σημάτων υψηλής απόδοσης για βιομηχανικούς αυτοματισμούς, νέα ενέργεια, αυτοκίνητα, επικοινωνίες, υπολογιστές, ηλεκτρονικά ευρείας κατανάλωσης και εφαρμογές ιατρικού εξοπλισμού.
Αυτή η λύση καταδεικνύει την εφαρμογή ολοκληρωμένων κυκλωμάτων σε φορητούς υπολογιστές και επιτραπέζιους υπολογιστές. Για βοήθεια στην επιλογή του σωστού προϊόντος, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
