Ολοκληρωμένο κύκλωμα (IC) αναφοράς ακριβείας, προγραμματιζόμενο
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM431 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάση καθόδου (1), VKA: | 40V | SOIC-8, θJA: | 126℃/Δ |
|---|---|---|---|
| SOT-23, θJA: | 245℃/W | SOT-23-5, θJA: | 210℃/W |
| SOT-89-3, θJA: | 71℃/Δ | SC70-6, θJA: | 210℃/W |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 4000V |
| ΚΑΠ: | 1000V | ||
Περιγραφή προϊόντων
Πληροφοριακό σύστημα ολοκληρωμένου κυκλώματος προγραμματισμού ακριβείας

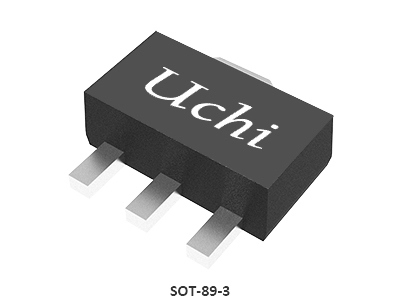

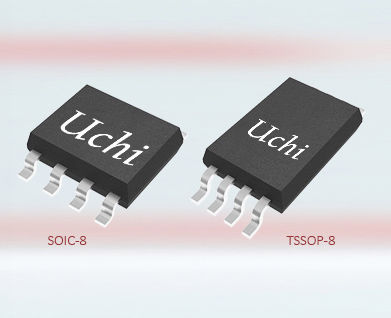

Το SGM431x είναι μια ακριβής προγραμματιζόμενη αναφορά σάντβολταζ που μπορεί να χρησιμοποιηθεί σε πολλές εφαρμογές.Απαιτεί δύο εξωτερικές αντίστασεις για να ρυθμίσει την τάση εξόδου σε οποιαδήποτε τιμή μεταξύ VREF και 36VΌλες οι εκδόσεις έχουν μέγιστο ρεύμα λειτουργίας 100mA.και συντελεστή χαμηλής θερμοκρασίας για να εξασφαλιστεί η σταθερή τάση εξόδου σε ευρύ φάσμα θερμοκρασιών και ρευμάτων λειτουργίαςΟι υψηλές αυτές επιδόσεις το καθιστούν εξαιρετικά κατάλληλο για πολλαπλές εφαρμογές, όπως εξαρτήματα ακουστικής ακριβείας και πηγές ισχύος εναλλαγής flyback.Η SGM431 διατίθεται σε πράσινη έκδοση SOIC-8, SOT-23 καιΣΟΤ-89-3Το SGM431B διατίθεται στα πράσινα πακέτα SOIC-8, SOT-23, SOT-89-3 και SOT-23-5.
Βασικά χαρακτηριστικά
● Ρυθμιζόμενη τάση εξόδου: VREF έως 36V
● Δυνατότητα ρεύματος απορροής: 1mA έως 100mA
● Ανεπάρκεια τάσης αναφοράς σε θερμοκρασία +25°C:
∆ SGM431: 1% (Standard Grade)
∆ SGM431B: 0,5% (Β βαθμός)
● Αντίσταση εξόδου: 0,1Ω (TYP)
● Τεχνολογική μετατόπιση θερμοκρασίας: 5mV (TYP)
● Υψηλή σταθερότητα υπό χωρητική φόρτιση
● Μικρός ήχος
● Περιοχή θερμοκρασίας λειτουργίας από -40°C έως +125°C
● Το SGM431 διατίθεται στα πράσινα πακέτα SOIC-8, SOT-23, SOT-89-3, SOT-23-5 και SC70-6.
● Το SGM431B διατίθεται σε πράσινα πακέτα SOIC-8, SOT-23, SOT-89-3 και SOT-23-5.
Εφαρμογές
Φορητός εξοπλισμός που λειτουργεί με μπαταρία
Παρακολούθηση τάσης
Εφοδιασμοί ηλεκτρικής ενέργειας για εναλλαγή πτήσης προς τα πίσω
Εργαλεία
Δοκιμές προϊόντων
Συστατικά ακουστικού ακριβείας
Παρακολούθηση τάσης
Εφοδιασμοί ηλεκτρικής ενέργειας για εναλλαγή πτήσης προς τα πίσω
Εργαλεία
Δοκιμές προϊόντων
Συστατικά ακουστικού ακριβείας
Τυπική εφαρμογή
Διαμορφώσεις καρφίτ
Διαμορφώσεις καρφίτ
Οδηγός επιλογής προϊόντων
| Αριθμός τμήματος |
Βό
(V)
|
Αναφορά Τετάρτη
|
Αρχική Ακριβότητα
|
Ενημέρωση
Min (V)
|
VO Adj
Μέγιστο (V)
|
ΙΣ για τη ρύθμιση
Min (μA)
|
Θερμοκρασία
Συντελεστής
Μέγιστο (ppm/°C)
|
Λειτουργία
Θερμοκρασία
Περιοχή (°C)
|
IOUT/IKA
Μέγιστο (mA)
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | Αρ. | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 έως +125
|
100 |
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη που είναι εγκατεστημένα στην Ένωση.
|
Ρυθμίσιμος ρυθμιστής ακρίβειας διακόπτη
|
| SGM431VB | 1.24 | Αρ. | 0.5 | 1.24 | 18 | 65 |
-40 έως +125
|
70 |
SOT-23
|
Ρυθμίσιμος ρυθμιστής ακρίβειας διακόπτη
|
|
| SGM432 | 2.5 | Αρ. | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 έως +125
|
100 |
SOT-89-3,SOT-23,SOT-23-5
|
Ρυθμίσιμος ρυθμιστής ακρίβειας διακόπτη
|
| SGM4025 | 1.25,2.048 |
Καθορισμένο
|
0.1 | 230† | 30 |
-40 έως +125
|
10 |
Δοκιμαστικό υλικό
|
30 ppm/°C, 230μΑ, αναφορά τάσης CMOS
|
||
| SGM4027 | 2.048,2.5 |
Καθορισμένο
|
0.1 | 245† | 35 |
-40 έως +125
|
10 |
SOT-23
|
35 ppm/°C, 245μΑ, αναφορά τάσης CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
Καθορισμένο
|
0.1 | 1450† | 10 |
-40 έως +125
|
10 |
ΣΟΙΚ-8
|
Χαμηλός θόρυβος, χαμηλή κίνηση, ακριβής αναφορά τάσης
|
||
| SGM4040B |
2.5 |
Καθορισμένο
|
0.2 | 48 |
20†
|
-40 έως +125
|
15† |
SOT-23
|
Μικροδύναμη, αναφορά τάσης ακρίβειας μετατόπισης
|
||
| SGM4051C | 1.2"Ανδρέα" |
Κανονίστηκε, ADJ.
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 έως +125
|
12† |
SC70-5, SOT-23
|
Μικροδύναμη, αναφορά τάσης ακρίβειας μετατόπισης
|
Σημείωση: † Τυπικές τιμές @ 25°C
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
