8 Κανάλια, 8-Bit Ψηφιακό-Αναλογικό Μετατροπέας με Ολοκληρωμένο Κύκλωμα (IC) Ενισχυτή Λειτουργίας Εξόδου
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM5347-8 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| VCC: | -0,3V έως 6,5V | Σειρά τάσης εισαγωγής, VIN: | -0,3V σε VCC + 0,3V |
|---|---|---|---|
| SOIC-16: | 90℃/W | Tssop-16: | 120℃/W |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ | Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ |
| Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ | HBM: | 4000V |
| ΚΑΠ: | 1000V | ||
Περιγραφή προϊόντων
● Μικρή κατανάλωση ενέργειας (0,5mW/CH)
● Ενσωμάτωση 8 καναλιών 8-bit DAC
● Ενσωματωμένος αναλογικός ενισχυτής εξόδου:Σύνοχος / πηγή ρεύματος με έλεγχο βραχυκύκλου
● Επιχείρηση Αλυσίδας Νταίζης
● Ενημέρωση 8 καναλιών ταυτόχρονα
● Δυναμικό ανεξάρτητου καναλιού μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωσης ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος ∆υναμικό μείωση ισχύος
● Το εύρος της μετατροπής D/A μπορεί να ρυθμιστεί ανεξάρτητα διαχωρίζοντας την παροχή ενέργειας για τη διεπαφή MCU και τον λειτουργικό ενισχυτή και την παροχή ενέργειας για το DAC
● Δυνατότητα ελέγχου απευθείας από MCU 3V
● Επαναφορά της ενεργοποίησης: Επαναφορά της εξόδου σε GND
● Εισαγωγή δεδομένων κατά σειρά: Δράση έως 2,5MHz
● Δυνατότητα τροφοδοσίας: 2,8 V έως 5,5 V

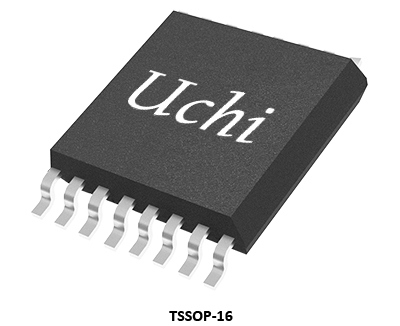

● Διατίθεται στα πράσινα πακέτα SOIC-16 και TSSOP-16
Εξοπλισμός ακριβείας
Φωτοδιαγωγός ενισχυτής
Φίλτρο βρόχου με κλειδώματα φάσης
Υψηλής ποιότητας, επαγγελματικό ήχο
Ιατρική
ΑΤΕ
Δυνατότητα εκπομπής DAC
| Αριθμός τμήματος |
Απόφαση
(Μπιτς)
|
Ποσοστό ενημέρωσης
(SPS)
|
Αποδόσεις
Διάδρομοι |
Δυναμική τάση
Πεδίο
(V)
|
Αναφορά
|
VΔΔ
(V)
|
ΙΝΛ
(LSB)
|
DN
(LSB) |
Λάθος αντιστάθμισης
(mV)
|
Λάθος κέρδους
(% του FSR)
|
Κερδίστε την ορμή
(ppm/°C)
|
Χρόνος διακανονισμού εξόδου
(μσ)
|
Λειτουργία
Εγώ...Q
(μΑ)
|
Αποσύνδεση
Εγώ...Q
(μΑ)
|
Λειτουργία
Θερμοκρασία
Περιοχή (°C)
|
Πακέτο
|
Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
ΣΟΙΚ-16, ΤΣΣΟΠ-16
|
8 κανάλια, 8-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5347-10 | 10 | 83 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
ΣΟΙΚ-16, ΤΣΣΟΠ-16
|
8 κανάλια, 10-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5347-12 | 12 | 77 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
ΣΟΙΚ-16, ΤΣΣΟΠ-16
|
8 κανάλια, 12-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5348-8 | 8 | 200 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
TSSOP-16
|
8 κανάλια, 8-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5348-10 | 10 | 200 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
TSSOP-16
|
8 κανάλια, 10-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5348-12 | 12 | 140 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 έως +125
|
ΤSSOP-16,TQFN-3×3-16L
|
8 κανάλια, 12-bit DAC με λειτουργικό ενισχυτή εξόδου
|
| SGM5349-16 | 16 | 140 χιλιάρικα. | 8 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 έως +125
|
ΤSSOP-16,TQFN-4×4-16L
|
8 κανάλια, 16-bit, διεπαφή SPI, DAC τάσης εξόδου
|
| SGM5351-16 | 16 | 140 χιλιάρικα. | 1 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 έως +125
|
MSOP-8
|
16-bit, Ultra-Low Glitch, DAC εξόδου τάσης
|
| SGM5352-16 | 16 | 140 χιλιάρικα. | 4 |
0 ~ VΔΕΠΔ
|
Εξωτερικό
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 έως +125
|
WLCSP-1.64×1.62-16B, TSSOP-16
|
16-bit, 4 κανάλια, DAC εξόδου τάσης
|
| SGM5353-16 | 16 | 700 χιλιάρικα. | 1 |
0 ~ VΔελτίο ΕΚ- 1 ΛΣΒ
|
Εξωτερικό
|
2.7~5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 έως +125
|
Επικαιροποιημένα συστήματα
|
16-bit, σειριακή είσοδος, τάση-έξοδος DAC
|
|
| SGM5355-16 | 16 | 140 χιλιάρικα. | 1 |
0 ~ VΔελτίο ΕΚ
|
Εξωτερικό
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 έως +125
|
WLCSP-0.82×1.22-6B, MSOP-8
|
16bit, εγώ2C Διασύνδεση, DAC τάσης-έκδοσης
|
| SGM71612R8 | 16 | 140 χιλιάρικα. | 8 |
0 ~ VCC
|
Εσωτερική/εξωτερική
|
2.7~5.5 | 1.8 | < 1 | 0.7 | < 0.4 | 1.5 | 5 | 800 | 0.45 |
-40 έως +125
|
ΤSSOP-16, TQFN-4×4-16BL, FOCSP-2.6×2.6-16B
|
8 κανάλια, 16-bit, διεπαφή SPI, DAC τάσης εξόδου
|
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
