550nA, Είσοδος/Έξοδος Rail-to-Rail, Ολοκληρωμένο κύκλωμα IC Ολοκληρωμένου Κυκλώματος Υψηλής Ακρίβειας
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan China |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SGM8040-1/-2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3 εβδομάδων |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τάση τροφοδοσίας: | 6V | Αναλογικές εισόδους (VIN+, VIN-): | (-VS) - 0,3V έως ( + VS) + 0,3V |
|---|---|---|---|
| Διαφορική τάση εισαγωγής: | | (-Vs) - (+vs) | | ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΝΔΕΣΕΩΝ: | +150℃ |
| Εύρος θερμοκρασίας αποθήκευσης: | -65℃ σε +150℃ | Θερμοκρασία μολύβδου (συγκόλληση, 10s): | +260℃ |
| HBM: | 8000V | mm: | 400V |
| ΚΑΠ: | 1000V | Εύρος θερμοκρασίας λειτουργίας: | -40 ℃ έως +85 ℃ |
| Επισημαίνω: | Ολοκληρωμένος ενισχυτής υψηλής ακρίβειας 550nA,Ολοκληρωμένος ενισχυτής rail-to-rail I/O,Ολοκληρωμένο κύκλωμα MOSFET υψηλής ισχύος |
||
Περιγραφή προϊόντων
550nA, σιδηροδρομική-σιδηροδρομική Ε/Ε, λειτουργικός ενισχυτής υψηλής ακρίβειας IC
Οι λειτουργικοί ενισχυτές υψηλής ακρίβειας SGM8040-1 και SGM8040-2 λειτουργούν με εγγύηση με μία τάση τροφοδοσίας τόσο χαμηλή όσο 1,4V,ενώ αντλείται ρεύμα ακινητοποίησης 550nA/Ενισχυτής (TYP)Οι συσκευές αυτές υποστηρίζουν λειτουργία εισόδου και εξόδου σιδηροτροχιάς σε σιδηροτροχιά, καθιστώντας τις ιδανικές για εφαρμογές που τροφοδοτούνται από μπαταρίες και φορητές.
Βασικά χαρακτηριστικά
- Κατώτατο ακινητό ρεύμα: 550nA (TYP)
- Εισόδους και εξόδους σιδηροδρομικής διασύνδεσης
- Προϊόν κέρδους εύρους ζώνης: 11kHz (TYP)
- Ευρύ φάσμα τάσης τροφοδοσίας: 1,4V έως 5,5V
- Η Ενότητα Αποτυγχάνει Σταθερή
- Κατώτατη τάση εκτόξευσης: 230μV (MAX)
- Περιοχή θερμοκρασίας λειτουργίας -40°C έως +85°C

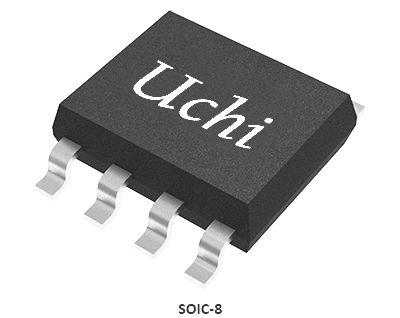

- Διατίθεται σε πράσινες συσκευασίες SOT-23-5, SC70-5 και SOIC-8.
Εφαρμογές
- Ετικέτες διόδιας
- Προϊόντα που μπορούν να φορεθούν
- Μέτρηση θερμοκρασίας
- Συστήματα που λειτουργούν με μπαταρία
Τυπική εφαρμογή
Οδηγός επιλογής προϊόντων
| Ενισχυτές ανά πακέτο | Αριθμός τμήματος | IQ/Amp Typ (μA) | Κλείσιμο | ΕΣΚ ((V) | GBP Typ (kHz) | Τύπος ταχύτητας στροφής (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Τύπος @1kHz (nV/√Hz) | Η μέγιστη θερμοκρασία VOS @ 25°C (mV) | ΤC του τύπου VOS (μV/°C) | Τύπος IB (pA) | Τύπος AVO (dB) | Τύπος CMRR (dB) | Εισαγωγή από σιδηροδρομικό στα σιδηροδρομικά | Έκδοση από σιδηροδρομικό στα σιδηροδρομικό | Πακέτο | Χαρακτηριστικά |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | - Όχι, όχι. | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | - Ναι, ναι. | - Ναι, ναι. |
SOT-23-5,SC70-5,SOIC-8
|
Πολύ χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας προς σιδηροδρομία
|
| 2 | SGM8040-2 | 0.55 | - Όχι, όχι. | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | - Ναι, ναι. | - Ναι, ναι. |
TDFN-2×2-8L, SOIC-8
|
Πολύ χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας προς σιδηροδρομία
|
| 1 | SGM8041 | 0.71 | - Όχι, όχι. | 1.4~5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | - Ναι, ναι. | - Ναι, ναι. |
SOT-23-5, SOIC-8, MSOP-8
|
Πολύ χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας προς σιδηροδρομία
|
| 2 | SGM8042 | 0.67 | - Όχι, όχι. | 1.4~5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | - Ναι, ναι. | - Ναι, ναι. |
SOIC-8, MSOP-8
|
Πολύ χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας προς σιδηροδρομία
|
| 4 | SGM8044 | 0.67 | - Όχι, όχι. | 1.4~5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | - Ναι, ναι. | - Ναι, ναι. |
Επικαιροποιημένα συστήματα ελέγχου
|
Πολύ χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας προς σιδηροδρομία
|
| 1 | SGM8045 | 0.71 | - Όχι, όχι. | 1.4~5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | - Ναι, ναι. | - Ναι, ναι. |
SOT-23-5, SOIC-8, MSOP-8
|
Σταθερό για κέρδος 10, 100kHz, πολύ χαμηλόQ, RRIO
|
| 2 | SGM8046 | 0.67 | - Όχι, όχι. | 1.4~5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | - Ναι, ναι. | - Ναι, ναι. |
SOIC-8, MSOP-8
|
Σταθερό για κέρδος 10, 100kHz, πολύ χαμηλόQ, RRIO
|
| 4 | SGM8048 | 0.69 | - Όχι, όχι. | 1.4~5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | - Ναι, ναι. | - Ναι, ναι. |
ΣΟΙΚ-14, TSSOP-14
|
Σταθερό για κέρδος 10, 100kHz, πολύ χαμηλόQ, RRIO
|
| 1 | SGM8141 | 0.38 | - Όχι, όχι. | 1.4~5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | - Ναι, ναι. | - Ναι, ναι. |
SOT-23-5, SOIC-8, MSOP-8
|
Υπερ-χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας-σιδηροδρομίας
|
| 2 | SGM8142 | 0.35 | - Όχι, όχι. | 1.4~5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | - Ναι, ναι. | - Ναι, ναι. |
SOIC-8, MSOP-8
|
Υπερ-χαμηλό ακινητό ρεύμα, εισροή και έξοδος σιδηροδρομίας-σιδηροδρομίας
|
Τα ολοκληρωμένα κυκλώματα (IC) χρησιμεύουν ως το θεμέλιο του σύγχρονου ηλεκτρονικού εξοπλισμού, προσφέροντας μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά, βιομηχανικές εφαρμογές, επικοινωνίες, ηλεκτρονικά οχημάτων, ιατρικό εξοπλισμό και αεροδιαστημικά/αμυντικά συστήματα.
Η Uchi Electronics παρέχει υψηλής απόδοσης αναλογικές και μικτές λύσεις επεξεργασίας σήματος για βιομηχανική αυτοματοποίηση, νέα ενέργεια, αυτοκινητοβιομηχανία, επικοινωνίες, υπολογιστές,Εφαρμογές ηλεκτρονικών ειδών κατανάλωσης και ιατρικού εξοπλισμού.
Για βοήθεια στην επιλογή του κατάλληλου προϊόντος, παρακαλούμε επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.
