SOT-323 SS8050W NPN Σιλικόνιο Επιταξιακό επίπεδο τρανζίστορ για υψηλό ρεύμα συλλέκτη
Λεπτομέρειες:
| Τόπος καταγωγής: | Ντονγκουάν Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | SS8050W |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000PCS |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τύπος |
| Χρόνος παράδοσης: | 3weeks |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000 κομμάτια |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | SS8050W,npn πλανητικός τρανζίστορας επιταξιακού πυριτίου,Υψηλός συλλέκτης ρεύματος επιταξιακό επίπεδο τρανζίστορ |
||
|---|---|---|---|
Περιγραφή προϊόντων
Τρανζίστορα υψηλής συχνότητας χαμηλού θορύβου SOT-323
Ειδικά χαρακτηριστικά
- Συλλέκτη ρεύματος.
- Συμπληρωματικό στο SS8550W.
- Αποσύνθεση συλλέκτη:PC=200mW(TC=25°C)
Εφαρμογές
- Υψηλό ρεύμα συλλέκτη.
Πληροφορίες παραγγελίας
Αριθμός τύπου: SS8050W

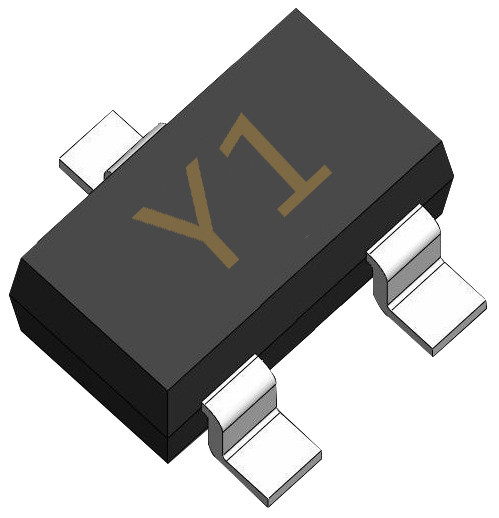

Σημείωση: Y1
Κωδικός συσκευασίας: SOT-323
Ηλεκτρικά χαρακτηριστικά @ Ta=25 °C, εκτός εάν ορίζεται διαφορετικά
| Παράμετρος | Σύμβολο | Προϋποθέσεις δοκιμής | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
| Η τάση διακοπής της βάσης συλλέκτη | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| Η τάση διακοπής συλλέκτη-εκδότη | V(BR)CEO | IC=2mA, IB=0 | 25 | V | ||
| Η τάση διακοπής της βάσης εκπομπής | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Η τάση διακοπής του συλλέκτη | ICBO | ΔΕΣ = 40V,ΔΕΣ = 0 | 0.1 | μA | ||
| Η τάση διακοπής του συλλέκτη | ICEO | Διάταξη 1 | 0.1 | μA | ||
| Τρόπος διακοπής ρεύματος του εκδότη | IEBO | Η VEB=5V, η IC=0 | 0.1 | μA | ||
| Αυξήσεις συνεχούς ρεύματος |
hFE |
Διάταξη 1 | 120 | 400 | ||
| VCE=1V, IC=800mA | 40 | |||||
| Η τάση κορεσμού συλλέκτη-εκδότη | VCE(sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Η τάση κορεσμού του βασικού εκδότη | VBE (sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Η τάση του βασικού εκδότη | VBE | Διάταξη 1 | 1 | V | ||
| Συχνότητα μετάβασης | fT | ΔΕΔ = 10V, IC = 50mA f = 30MHz | 100 | MHz |
ΚΑΤΑΛΙΣΤΗΣΗ ΕΙΣΤΡΟΠΗΣ (1)
| Στάση | Α | H | J |
| Πεδίο | 120-200 | 200 έως 350 | 300 έως 400 |
Τυπικό ΕΠΙΤΡΟΠΗ @Τα=25 °CΕκτός αν Διαφορετικά καθορισμένη
