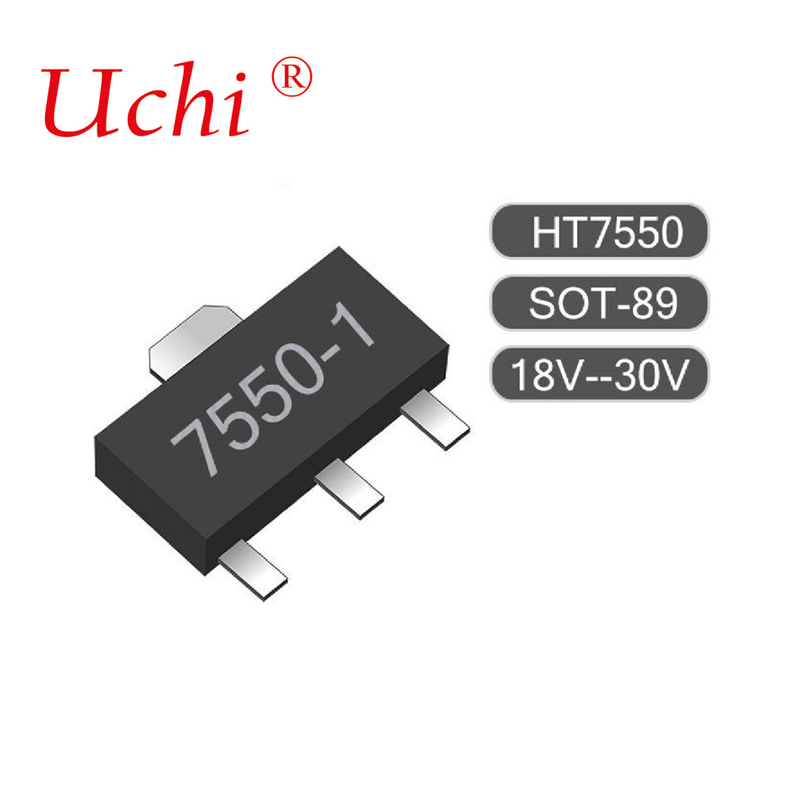

SOT89-3 HT7550-1 100mA χαμηλής ισχύος LDO 24V σε εξοπλισμό που τροφοδοτείται από μπαταρίες

Λεπτομέρειες:

Τόπος καταγωγής:	Ντονγκουάν Κίνα
Μάρκα:	UCHI
Πιστοποίηση:	Completed
Αριθμό μοντέλου:	Υδροξείδιο (υδροξείδιο)

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000PCS
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Τύπος
Χρόνος παράδοσης:	3weeks
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	5000 κομμάτια

Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση
Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Επισημαίνω:

100mA χαμηλής ισχύος LDO

χαμηλή ισχύς Ldo 24V

Εξοπλισμός με μπαταρία χαμηλής ισχύος

Περιγραφή προϊόντων

SOT89-3 HT7550-1 100mA χαμηλής ισχύος LDO

Χαρακτηριστικά

● Μικρή κατανάλωση ενέργειας

● Χαμηλή πτώση τάσης

● Χαμηλός συντελεστής θερμοκρασίας

● Υψηλή τάση εισόδου (έως 24V)

● Σχετικά μοντέλα προϊόντων: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...

● Υψηλό ρεύμα εξόδου: 100mA (Pd 250mW)

● Ακρίβεια τάσης εξόδου: ανοχή 3%

● Πακέτα TO-92, SOT-89 και SOT-25

Εφαρμογές

● Εξοπλισμός που λειτουργεί με μπαταρία

● Εξοπλισμός επικοινωνίας

● Οπτικοακουστικό εξοπλισμό

Γενική περιγραφή

Η σειρά HT75XX-1 είναι ένα σύνολο τριών τερματικών ρυθμιστών χαμηλής τάσης υψηλού ρεύματος που εφαρμόζονται στην τεχνολογία CMOS.Διατίθενται με διάφορες σταθερές τάσεις εξόδου που κυμαίνονται από 3Η τεχνολογία CMOS εξασφαλίζει χαμηλή πτώση τάσης και χαμηλό ακινητοποιημένο ρεύμα.

Πίνακας επιλογής

Μέρος - Όχι, όχι..	Δυναμική τάση	Πακέτο	Σημείωση
HT7530-1	3.0V	ΤΟ-92 SOT-89 SOT-25	75XX-1 (για το TO-92) 75XX-1 (για το SOT-89) 5XX1 (για το SOT-25)
HT7533-1	3.3V
HT7536-1	3.6V
HT7544-1	4.4V
HT7550-1	5.0V

Σημείωση: XX σημαίνει τάσεις εξόδου.

Για τις συσκευές χωρίς μόλυβδο, το πακέτο TO-92 θα προσθέτει ένα σημάδι ## στο τέλος του κωδικού ημερομηνίας, ενώ τα πακέτα SOT-89 & SOT-25 θα προσθέτουν ένα σημάδι ### στο τέλος της σήμανσης.

Διάγραμμα μπλοκ

Αναθέτηση καρφίτσας

Απόλυτο Μέγιστο Αξιολογήσεις

Πρόσθετη τάση τροφοδοσίας...............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Καταναλώσεις ενέργειας (*1)... 250mW Θερμοκρασία λειτουργίας... 40 oC έως 85 oC

Καταναλώσεις ισχύος (*2)................................... 150mW

Σημείωση: Πρόκειται μόνο για τιμές αντίστασης, οι οποίες υπερβαίνουν το εύρος που καθορίζεται στο σημείο "Απολύτως μέγιστες τιμές αντίστασης" μπορεί να προκαλέσουν σημαντική βλάβη στη συσκευή.Η λειτουργική λειτουργία της συσκευής σε άλλες συνθήκες πέραν εκείνων που απαριθμούνται στις προδιαγραφές δεν υπονοείται και η παρατεταμένη έκθεση σε ακραίες συνθήκες μπορεί να επηρεάσει την αξιοπιστία της συσκευής..

*1: εφαρμόζεται στο SOT89 και στο TO-92 *2: εφαρμόζεται στο SOT-25

Ηλεκτρικά χαρακτηριστικά

ΕΤ7530-1, +3.0V Αποδόσεις ΤύποςTa=25oC

Σύμβολο	Παράμετρος	Προϋποθέσεις δοκιμής		Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Σύμβολο	Παράμετρος	V IN	Προϋποθέσεις	Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Εξωτερικό	Ανεπάρκεια τάσης εξόδου	5V	IOUT=10mA	2.91	3.0	3.09	V
ΠΑΡΑΓΜΟΣ	ρεύμα εξόδου	5V		60	100		mA
ΔV ΕΠΕ	Κανονισμός φορτίου	5V	1mA≤IOUT≤50mA		60	150	mV
Επενδύσεις	Μείωση τάσης	∆	IOUT=1mA	∆	100	∆	mV
ΙΣΣ	Τρέχουσα κατανάλωση	5V	Χωρίς φορτίο	∆	2.5	5	μA
ΔVOUT	Κανονισμός γραμμής	∆	4V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
ΔVIN × VOUT	Κανονισμός γραμμής	∆	4V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
V IN	Τεχνολογία	∆	∆	∆	∆	24	V
ΔVΕξωΔTa	Συντελεστής θερμοκρασίας	5V	IOUT=10mA 0oC	∆	±0.45	∆	mV/oC

ΕΤ7533-1, +3.3V Αποδόσεις ΤύποςTa=25oC

Σύμβολο	Παράμετρος	Προϋποθέσεις δοκιμής		Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Σύμβολο	Παράμετρος	V IN	Προϋποθέσεις	Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Εξωτερικό	Ανεπάρκεια τάσης εξόδου	5.5V	IOUT=10mA	3.201	3.3	3.399	V
ΠΑΡΑΓΜΟΣ	ρεύμα εξόδου	5.5V	∆	60	100	∆	mA
ΔV ΕΠΕ	Κανονισμός φορτίου	5.5V	1mA≤IOUT≤50mA	∆	60	150	mV
Επενδύσεις	Μείωση τάσης	∆	IOUT=1mA	∆	100	∆	mV
ΙΣΣ	Τρέχουσα κατανάλωση	5.5V	Χωρίς φορτίο		2.5	5	μA
ΔVOUT ΔVIN × VOUT	Κανονισμός γραμμής		4.5V≤V IN≤24V IOUT=1mA		0.2		%/V
V IN	Τεχνολογία					24	V
ΔVΕξωΔTa	Συντελεστής θερμοκρασίας	5.5V	IOUT=10mA 0oC	∆	±0.5	∆	mV/oC

ΕΤ7536-1, +3.6V Αποδόσεις ΤύποςTa=25oC

Σύμβολο	Παράμετρος	Προϋποθέσεις δοκιμής		Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Σύμβολο	Παράμετρος	V IN	Προϋποθέσεις	Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Εξωτερικό	Ανεπάρκεια τάσης εξόδου	5.6V	IOUT=10mA	3.492	3.6	3.708	V
ΠΑΡΑΓΜΟΣ	ρεύμα εξόδου	5.6V	∆	60	100	∆	mA
ΔV ΕΠΕ	Κανονισμός φορτίου	5.6V	1mA≤IOUT≤50mA	∆	60	150	mV
Επενδύσεις	Μείωση τάσης	∆	IOUT=1mA	∆	100	∆	mV
ΙΣΣ	Τρέχουσα κατανάλωση	5.6V	Χωρίς φορτίο	∆	2.5	5	μA
ΔVOUT ΔVIN × VOUT	Κανονισμός γραμμής	∆	4.6V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
V IN	Τεχνολογία	∆	∆	∆	∆	24	V
ΔVΕξωΔTa	Συντελεστής θερμοκρασίας	5.6V	IOUT=10mA 0oC	∆	±0.6	∆	mV/oC

ΕΤ7544-1, +4.4V Αποδόσεις ΤύποςTa=25oC

Σύμβολο	Παράμετρος	Προϋποθέσεις δοκιμής		Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Σύμβολο	Παράμετρος	V IN	Προϋποθέσεις	Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Εξωτερικό	Ανεπάρκεια τάσης εξόδου	6.4V	IOUT=10mA	4.268	4.4	4.532	V
ΠΑΡΑΓΜΟΣ	ρεύμα εξόδου	6.4V		60	100		mA
ΔV ΕΠΕ	Κανονισμός φορτίου	6.4V	1mA≤IOUT≤50mA	∆	60	150	mV
Επενδύσεις	Μείωση τάσης	∆	IOUT=1mA	∆	100	∆	mV
ΙΣΣ	Τρέχουσα κατανάλωση	6.4V	Χωρίς φορτίο	∆	2.5	5	μA
ΔVOUT ΔVIN × VOUT	Κανονισμός γραμμής	∆	5.4V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
V IN	Τεχνολογία	∆	∆	∆	∆	24	V
ΔVΕξωΔTa	Συντελεστής θερμοκρασίας	6.4V	IOUT=10mA 0oC	∆	±0.7	∆	mV/oC

ΕΤ7550-1, +5.0V Αποδόσεις ΤύποςTa=25oC

Σύμβολο	Παράμετρος	Προϋποθέσεις δοκιμής		Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Σύμβολο	Παράμετρος	V IN	Προϋποθέσεις	Ελάχιστο.	Τύπος.	Μαξ.	Μονάδα
Εξωτερικό	Ανεπάρκεια τάσης εξόδου	7V	IOUT=10mA	4.85	5.0	5.15	V
ΠΑΡΑΓΜΟΣ	ρεύμα εξόδου	7V	∆	100	150	∆	mA
ΔV ΕΠΕ	Κανονισμός φορτίου	7V	1mA≤IOUT≤70mA	∆	60	150	mV
Επενδύσεις	Μείωση τάσης	∆	IOUT=1mA	∆	100	∆	mV
ΙΣΣ	Τρέχουσα κατανάλωση	7V	Χωρίς φορτίο	∆	2.5	5	μA
ΔVOUT	Κανονισμός γραμμής	∆	6V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
ΔVIN × VOUT	Κανονισμός γραμμής	∆	6V≤V IN≤24V IOUT=1mA	∆	0.2	∆	%/V
V IN	Τεχνολογία	∆	∆	∆	∆	24	V
ΔVΕξωΔTa	Συντελεστής θερμοκρασίας	7V	IOUT=10mA 0oC	∆	±0.75	∆	mV/oC
