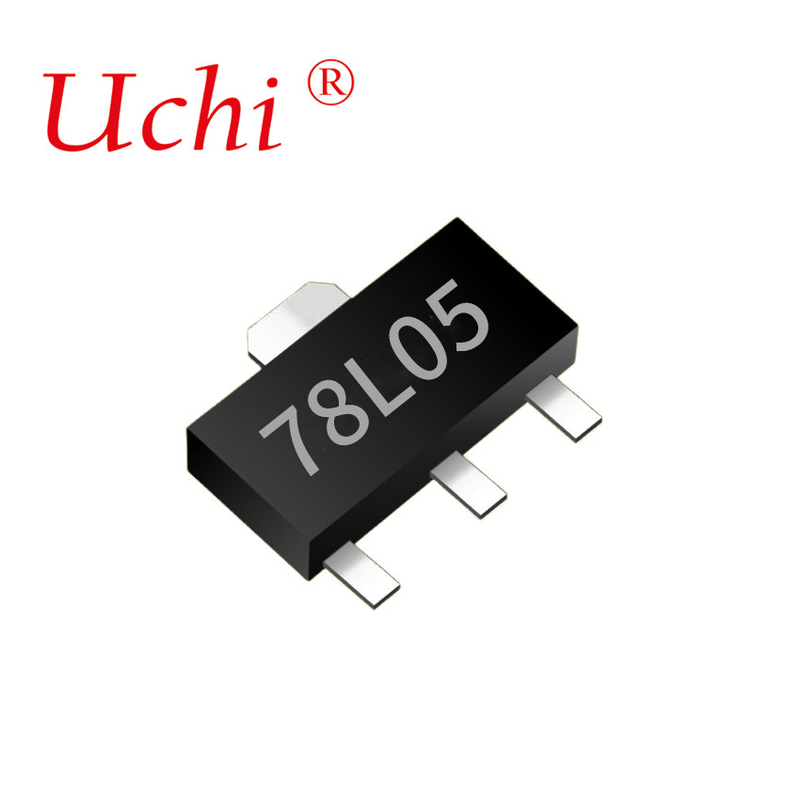

SOT89-3 78L05 Ρυθμιστές τάσης 5v πλαστικές συσκευασίες
Λεπτομέρειες:
| Τόπος καταγωγής: | Ντονγκουάν Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | 78l05 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000PCS |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τύπος |
| Χρόνος παράδοσης: | 3weeks |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000 κομμάτια |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Ρυθμιστές τάσης 5v,SOT89 3 ρυθμιστές τάσης,Ρυθμιστές τάσης 78L05 |
||
|---|---|---|---|
Περιγραφή προϊόντων
Ειδικά χαρακτηριστικά
1Μέγιστο ρεύμα εξόδου IOM: 0,1A
2.Η τάση εξόδου VO: 5V
3Συνεχή συνολική διάσπαση PD: 0,6 W (Ta= 25 °C)
ΑΠΟΛΟΥΤΟ Μέγιστο ΔΕΣNGS (Θερμοκρασία λειτουργίας ισχύει το εύρος εκτός εάν ορίζεται διαφορετικά)
| Παράμετρος | Σύμβολο | Αξία | Μονάδα |
| Τεχνολογία | Vi | 30 | V |
| Θερμική αντίσταση από τη διασταύρωση στο περιβάλλον | RθJA | 160 | °C/W |
| Πεδίο θερμοκρασίας λειτουργίας διασταύρωσης | ΤΟΠΡ | -40~+125 | °C |
| Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -65 ~+150 | °C |
Ηλεκτρικά χαρακτηριστικά σε καθορισμένη θερμοκρασία εικονικής διασταύρωσης (Vi=10V, Io=40mA, Ci=0,33uF, Co=0,1uF, εκτός εάν ορίζεται διαφορετικά)
| Παράμετρος | Σύμβολο | Προϋποθέσεις δοκιμής | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Τεχνική ένταση |
Βό |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | V | ||
| Ιο=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| Κανονισμός φορτίου | ΔVo | Ιο=1mA~100mA | 25°C | 11 | 60 | mV | |
| Ιο=1mA~40mA | 25°C | 5 | 30 | mV | |||
| Κανονισμός γραμμής | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Ησυχία ρεύματος | Δ.Π. | 25°C | 3.8 | 6 | mA | ||
| Ησυχία και αλλαγή ρεύματος | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| Έκδοση Ηχητική τάση | Βενετία | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| Απορρίπτηση κυματισμού | Επενδύσεις | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| Τετάρτη | Επικαιροποίηση | 25°C | 1.7 | V | |||
ΤΥΠΙΚΗ Εφαρμογή
Τυπικά χαρακτηριστικά
Σχεδίαση
SOT-89-3L Προτεινόμενη διάταξη πλατφόρμας
