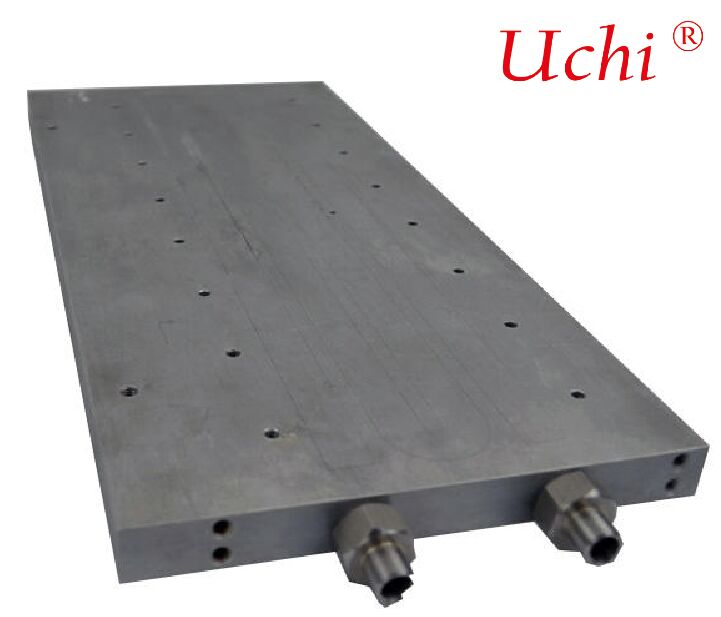

Υδραργυρωμένο υγρά κρύο πλάκα Υδραργυρωμένο κρύο πλάκα ανταλλακτής θερμότητας

Ετικέτα: YY Thermal

Μέγεθος: Προσαρμοσμένο μέγεθος

Διαδικασία:Σύζευξη υπό κενό

Υλικό: AL6063

Σχήμα: τετράγωνο

Τελεία:Σκληρή ανωδίαση

Έλεγχος ποιότητας: 100% δοκιμή πριν από την αποστολή

Επιπλέον διαδικασία:Επεξεργασία CNC

Εφαρμογή: υγρή ψυχρή πλάκα

Πιστοποιητικό:ISO 9001:2015,ISO 14001:2015

Συσκευασία: Καρτόνι οπτικών δίσκων, EPE, ξύλινη παλέτα.

Υδραργυρωμένη υγρή ψυχρή πλάκα υπό κενό

Ι. Βασική αρχή και διαδικασία κατασκευής

1. Συγκρότηση



   Η επιφάνεια της πλάκας βάσης θα πρέπει να είναι ακριβής και να είναι γεμάτη με μηχανικά κανάλια ροής, φύλλο συγκόλλησης (Al-Si, Cu-P κλπ.) και πλάκα κάλυψης.

2. Θέρμανση υπό κενό



   Τοποθετείτε το συγκρότημα σε κενό φούρνο, εκκενώνετε τον αέρα, στη συνέχεια θερμαίνετε μέχρι το σημείο τήξης του μέταλλου γεμιστήρα συγκόλλησης (περίπου 577°C~600°C),που είναι χαμηλότερο από το σημείο τήξης του βασικού μετάλλου (αλουμίνιο/ χαλκό).

3. Συμπλήρωση τριχοειδών



   Το γεμιστήρα λιωμένης συγκόλλησης γεμίζει όλα τα κενά μεταξύ της πλάκας βάσης, της πλάκας κάλυψης και των εσωτερικών πτερυγίων μέσω τριχοειδούς δράσης.

4. Μεταλλουργική σύνδεση



   Η ατομική διάχυση λαμβάνει χώρα μεταξύ του υδραυλικού γεμιστήρα συγκόλλησης και του βασικού μετάλλου· κατά την ψύξη, σχηματίζει ολοκληρωμένες αρθρώσεις υψηλής αντοχής, υψηλής θερμικής αγωγιμότητας και πλήρως σφραγισμένες.

5. Ψύξη και σχηματισμός



   Η αργή ψύξη υπό κενό ελαχιστοποιεί τη θερμική πίεση και εξασφαλίζει μηδενική παραμόρφωση του εργαστηρίου.


ΙΙ. Επιλογές βασικού υλικού

• Σύνθεση αλουμινίου (6061/6063): Πιο ευρέως χρησιμοποιούμενη: υψηλή θερμική αγωγιμότητα, ελαφρύ βάρος, χαμηλό κόστος και εύκολο στη μηχανή.
• Χαλκός (C1100/T2): Βέλτιστη θερμική απόδοση, ιδανική για εφαρμογές υπερ-υψηλής θερμικής ροής, όπως τσιπ AI και IGBT.
• Ατσάλι από ανοξείδωτο χάλυβα / κράμα τιτανίου: Χρησιμοποιείται για ειδικά σκληρά περιβάλλοντα που απαιτούν υψηλή αντοχή στη διάβρωση και θερμοκρασία (αεροδιαστημική, χημική βιομηχανία).

ΙΙΙ. Βασικά πλεονεκτήματα απόδοσης

• Υπερκαθαρό και απαλλαγμένο από οξείδωση: Το κενό περιβάλλον εξαλείφει τους κινδύνους οξείδωσης, υπολειμμάτων ροής, πορώδους και διάβρωσης.
• Ισχυρή σφραγίδα και αντοχή στην πίεση: Μονολιθική δομή με μηδενική διαρροή, τυπική πίεση 1 ∆10 MPa.
• Εξαιρετικά χαμηλή θερμική αντίσταση και υψηλή αποδοτικότητα: Σχεδόν μηδενική θερμική αντίσταση συγκόλλησης· σε συνδυασμό με μικροκανάλια/φτερά, η θερμική αντίσταση μπορεί να φθάσει στους 0,02 °C·cm2/W.
• Ακριβής δομή και ελάχιστη παραμόρφωση: Η ομοιόμορφη συνολική θέρμανση εξασφαλίζει υψηλή επίπεδεια, κατάλληλη για ηλεκτρονικά εξαρτήματα ακριβείας.
• Υψηλή ευελιξία σχεδιασμού: Υποστηρίζει σύνθετα κανάλια, διαταγές πολλαπλών διαδρομών, μικροκανάλια (0,5 mm), ενσωματωμένα πτερύγια κλπ.
• Μεγάλη διάρκεια ζωής και υψηλή αξιοπιστία: Ασφαλής από διάβρωση και χαλάρωση· διάρκεια ζωής βιομηχανικής χρήσης άνω των 10 ετών.

IV. Τυπικές δομές εσωτερικών διαύλων ροής

• Μονόστρωτο ρυμουλκούμενο κανάλι: Πλάκα βάσης με μηχανικές αυλακώσεις + πλάκα κάλυψης, απλή δομή για χαμηλή έως μέση ισχύ.
• Οφσέτ / Λουβέρες Πλακέτα Πτερύγια: Ενσωματωμένοι κυματοειδείς ή ραβδωτοί πτερύγοι αυξάνουν σημαντικά την περιοχή ανταλλαγής θερμότητας και την αναταραχή του υγρού. Προτιμάται για τεχνητή νοημοσύνη και υπολογιστές υψηλών επιδόσεων.
• Σκίβιντ Φιν: Τα πτερύγια κόβονται ολοκληρωτικά από την πλάκα βάσης, εξαλείφοντας την θερμική αντίσταση επαφής για εξαιρετικά υψηλή θερμική αγωγιμότητα.
• Δομή μικροκαναλιών: Δίαυλοι κλίμακας 50 ∼ 150 μm, ροή θερμότητας > 350 W/cm2, ιδανικοί για μονάδες ισχύος SiC/GaN.

V. Κύρια πεδία εφαρμογής

• Τεχνική νοημοσύνη και κέντρα δεδομένων: Πλάκες ψύξης υγρών για GPU (NVIDIA H100/H200, A100 κλπ.) και πλακέτες ψύξης διακομιστών.
• Οχήματα νέας ενέργειας: Ηλεκτρική μπαταρία πακέτο ψυχρές πλάκες, μονάδες ελέγχου κινητήρα (MCU), OBC, και IGBT ψύξη.
• Αποθήκευση ενέργειας και ηλεκτρονική ενέργεια: PCS, SVG, φωτοβολταϊκοί μετατροπείς, μετατροπείς υψηλής τάσης.
• Αεροδιαστημική και Άμυνα: Υψηλής αξιοπιστίας ψύξη για ραντάρ, εξοπλισμό λέιζερ και δορυφορικά ωφέλιμα φορτία.
• Ιατρικές και λέιζερ: Ακριβής έλεγχος θερμοκρασίας για αξονική τομογραφία, μαγνητική τομογραφία και λέιζερ υψηλής ισχύος.

VI. Συναρμολόγηση υπό κενό έναντι άλλων διαδικασιών

VII. Περίληψη
