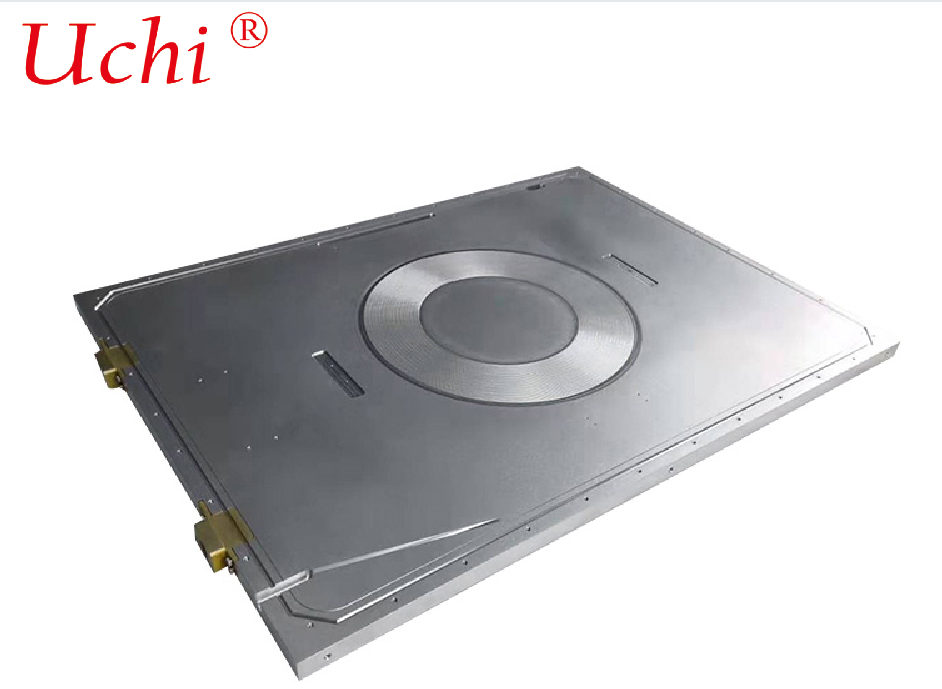

Εξοπλισμός λέιζερ αλουμινίου Cold Plate Chill Plate Optical Fiber Cold Plate
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 ΤΕΜ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | όγκος |
| Χρόνος παράδοσης: | 5-7 μέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Διαδικασία: | μπρουντζιασμένο πτερύγιο | Επιφανειακό φινίρισμα: | Επινικελωμένο ή ανοδιωμένο |
|---|---|---|---|
| Τύπος τοποθέτησης: | Βιδωτή βάση | Αξιολόγηση IP: | IP65 |
| Επιλογές τοποθέτησης: | Τρύπες για βίδες ή αυτοκόλλητα μαξιλάρια | Πλάτος: | Σύμφωνα με τη ζήτηση των πελατών |
| Κατηγορία Προστασίας: | IP54 | Επιπρόσθετη διαδικασία: | Μηχανική CNC |
| Θεραπεία: | Παθητικοποίηση Θερμοαγωγική | ||
| Επισημαίνω: | Εργαλεία λέιζερ αλουμινίου παγωμένη πλάκα,πλάκα ψύξης οπτικών ινών,πλάκα ψύξης υγρού με εγγύηση |
||
Περιγραφή προϊόντων
Παράμετροι προϊόντος OEM εξατομικευμένα προφίλ αλουμινίου εξοπλισμός λέιζερ κρύο πλάκα υψηλής ποιότητας κρύο πλάκα οπτική ίνα κρύα πλάκα
Οργανωτής κατασκευής
Υλικό: AL 6061
Μέγεθος:286*275*35mm
Τεχνολογία: Τεχνική οπτικών ινών+Επεξεργασία CNC
Χαρακτηριστικό: Καλή ικανότητα ψύξης και μηδενική διαρροή
Επεξεργασία επιφάνειας: καθαρισμός, καθαρισμός και παθητικοποίηση
Δύναμη αγωγιμότητας της θερμότητας: 600W
Πλάκες ψύξης από αλουμίνιο για εξοπλισμό λέιζερ (πίνακας ψύξης, πλάκα ψύξης λέιζερ ινών)
Οι πλάκες ψύξης από αλουμίνιο, επίσης γνωστές ως πλάκες ψύξης ή πλάκες ψύξης λέιζερ ινών, είναι βασικά στοιχεία διάσπασης θερμότητας για λέιζερ υψηλής ισχύος.κυκλοφορούν νερό ψύξης μέσω εσωτερικών καναλιών ροής για την ταχεία απομάκρυνση της θερμότητας που παράγεται από πηγές θερμότητας, όπως πηγές αντλίας και ίνες κέρδους, διασφαλίζοντας σταθερή απόδοση λέιζερ και ακριβές μήκος κύματος.
1Βασικός ορισμός και σενάρια εφαρμογής
Πλάκα ψύξης λέιζερ: Γενικός όρος για τις πλακέτες ψύξης υγρού αλουμινίου που εφαρμόζεται σε διάφορες συσκευές λέιζερ (φυτικές ίνες, στερεών, ημιαγωγών), που καλύπτουν επίπεδα ισχύος από εκατοντάδες watts έως δεκάδες kilowatts.
Πλάκα ψύξης με λέιζερ ινώνΣχεδιασμένο ειδικά για λέιζερ ινών. Κατανοεί την εξισορρόπηση θερμοκρασίας και την απώλεια θερμότητας για ακριβείς πηγές θερμότητας, συμπεριλαμβανομένων συστοιχιών πηγών αντλίας, συνδυαστών ινών και κεφαλών λέιζερ,με χαμηλή θερμική αντίσταση, εξαιρετική ομοιομορφία θερμοκρασίας, αντοχή σε δονήσεις, μόνωση και αντοχή στη διάβρωση.
Τυπικές εφαρμογές: Βιομηχανικά λέιζερ με ίνες κοπής/ζύλωσης (1 6 kW), υπερταχύτατα λέιζερ, lidar, ιατρικός εξοπλισμός λέιζερ.
2Επιλογή υλικού (κυρίως κράμα αλουμινίου)
- 6061‐T6Η θερμική αγωγιμότητα: περίπου 180 W/m·K. Υψηλή αντοχή, εύκολη μηχανική, διαθέσιμη με ανωτική/σκληρή ανωτική επεξεργασία και οικονομικά αποδοτική.
- 3003: Θερμική αγωγιμότητα: περίπου 190 W/m·K. Καλή αντοχή στη διάβρωση και στη συγκόλληση, συνήθως χρησιμοποιείται για ψυκτικές πλάκες συγκόλλησης υπό κενό.
- 7075Η θερμική αγωγιμότητα: περίπου 130 W/m·K. Εφαρμόζεται σε συμπαγείς συσκευές υψηλής ισχύος που λειτουργούν υπό ισχυρές δονήσεις.
- Σύνθετο χαλκού-αλουμινίου: Υπόστρωμα αλουμινίου ενσωματωμένο με κανάλια/σωλήνες ροής χαλκού. Συνδυάζει ελαφρύ βάρος και υψηλή θερμική αγωγιμότητα (401 W/m·K), ιδανικό για εξοπλισμό άνω των 2 kW.
3. Κύρια δομές και διαδικασίες παραγωγής
3.1 Πλάκα ψύξης ενσωματωμένη σε σωλήνα (πιο δημοφιλής)
Διαδικασία: Τρίχωμα με αυλάκια σε βάση αλουμινίου → Ενσωμάτωση σωλήνων χαλκού → Τρίχωση με κενό / συγκόλληση με λέιζερ → Επεξεργασία επιφάνειας.
Χαρακτηριστικά: Αξιόπιστη σφραγίδα, πίεση εργασίας 1015 bar, ευέλικτη σχεδίαση καναλιού ροής και εύκολη συντήρηση.
3.2 Πλάκα ψύξης μικροκαναλιού με συγκόλληση υπό κενό
Διαδικασία: Λαμινάρισμα πολλαπλών φύλλων αλουμινίου → Ζύγιση διάχυσης / Ζύγιση υπό κενό → Ενσωματωμένο σχηματισμό.
Χαρακτηριστικά: πυκνά κανάλια ροής, μεγάλη περιοχή ανταλλαγής θερμότητας και ανώτερη ομοιότητα θερμοκρασίας (διαφορά θερμοκρασίας επιφάνειας ≤ 1 °C).
3.3 Πλάκα ψύξης συγκόλλησης με τριβή (FSW)
Διαδικασία: Τρίχωση με αυλάκια σε βάση αλουμινίου → Εγκατάσταση πλακέτας κάλυψης → Χωρίς ραφές FSW.
Χαρακτηριστικά: δεν απαιτείται γέμισμα συγκόλλησης.Ιδανικό για σενάρια που απαιτούν υψηλή αντοχή σε δονήσεις και μακροχρόνια αξιοπιστία.
3.4 Ελυσσόμενη με λέιζερ πλάκα ψύξης
Διαδικασία: συγκόλληση με λέιζερ σε λεπτές πλάκες (0,8-1,5 mm) για να σχηματιστούν σφραγισμένα κανάλια ροής.
Χαρακτηριστικά: υψηλή ακρίβεια επεξεργασίας και μικρή θερμική ζώνη.
4Κεντρικοί δείκτες απόδοσης (αναφορά για τις συμβάσεις)
- Θερμική αντοχή: ≤ 0,05°C·cm2/W (κατώτερη τιμή δείχνει καλύτερη απόδοση)
- Ομοιότητα θερμοκρασίας: Διαφορά θερμοκρασίας επιφάνειας ≤1 ∆2°C (εγγυάται σταθερή ισχύς λέιζερ)
- Αντίσταση στην πίεση: πίεση λειτουργίας 6·10 bar· πίεση δοκιμής 15·20 bar
- Ποσοστό διαρροής: Ανίχνευση διαρροής ήλίου ≤1×10−9 Pa·m3/s (πρότυπο μηδενικής διαρροής)
- Πλατεία: ≤ 0,05 ∼0,1 mm/m (ασφαλίζει στενή προσαρμογή με τα εξαρτήματα)
- Επεξεργασία επιφάνειας: σκληρή ανωδίαση (δυνατότητα στρώματος ≥ 50 μm, μονωτική και ανθεκτική στη διάβρωση), αγωγική ανωδίαση, ηλεκτρολόγητη νικελωτική επικάλυψη.
5. Σχεδιαστικά βασικά στοιχεία (Εξειδικευμένα για τα λέιζερ ινών)
- Διαμόρφωση καναλιού ροής: Παράλληλα κανάλια για την περιοχή της πηγής της αντλίας (χαμηλή αντίσταση και ομοιόμορφη θερμοκρασία)Σχεδιασμός αντί ροής (μειώνει τη διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου).
- Σχοινιά ινών: Λάβδινο και απαλλαγμένο από τρύπες με ακτίνα ελαστικού R≥0,5 mm για την πρόληψη της βλάβης της επικάλυψης από ίνες.
- Μόνωση και αντίσταση τάσης: πάχος ανωτισμένης στρώσης ≥ 50 μm. Αντιστέκει σε τάση ≥ 2 kV (προλαμβάνει την ηλεκτρική διαρροή πηγών αντλίας).
- Ενίσχυση από δονήσεις: Ενισχυμένες οπές τοποθέτησης. Διάδρομοι ροής που διατίθενται μακριά από περιοχές υψηλής έντασης για να προσαρμοστούν στις δονήσεις σε βιομηχανικές εγκαταστάσεις.
6Συγκρίσεις επιδόσεων: Αλουμίνιο vs Χαλκό
Πλάκα ψύξης από αλουμίνιο: Ελαφρύ βάρος (περίπου 1/3 του χαλκού), χαμηλό κόστος (περίπου 1/2 του χαλκού), εύκολο στη μηχανή και εξαιρετική ανοδική μόνωση.Κατάλληλο για εξοπλισμό μεσαίας και χαμηλής ισχύος, ελαφριά σχέδια και έργα με χαμηλό κόστος.
Χάλκινη πλάκα ψύξης: Εξαιρετικά υψηλή θερμική αγωγιμότητα και εξαιρετική ικανότητα διάσπασης θερμότητας.Εφαρμόζεται σε εξοπλισμό εξαιρετικά υψηλής ισχύος (≥ 6 kW), συμπαγείς χώρους και σενάρια που απαιτούν εξαιρετική διάχυση θερμότητας.
7. Κοινές προδιαγραφές (προσαρμόσιμες)
- Μέγεθος: μήκος 200-800 mm, πλάτος 100-400 mm, πάχος 8-20 mm
- Διάδρομος ροής: Δύση 3·8 mm, ύψος 2·5 mm, κλίση 5·15 mm
- Συνδετήρες: Τυποποιημένες σύνδεσεις G1/4, G3/8, M14×1.5 ή προσαρμοσμένες σύνδεσεις
8Οδηγίες επιλογής
- ≤ 1,5 kW: κράμα 6061 με ενσωματωμένους σωλήνες χαλκού και συγκόλληση με λέιζερ, υψηλή απόδοση κόστους
- 1.5·3 kW: 6061/3003 τύπου μικροκαναλιού έλξης υπό κενό, καλή ομοιομορφία θερμοκρασίας και υψηλή αξιοπιστία
- ≥ 3 kW: Σύνθετο χαλκού-αλουμινίου ή τύπου συγκόλλησης υπό κενό, χαμηλής θερμικής αντοχής και αντοχής υψηλής πίεσης
- Υψηλή δόνηση / χρήση σε εξωτερικούς χώρους: συγκόλληση με τριβή + σκληρή ανωδίαση, υψηλή δομική αντοχή και αντοχή στη διάβρωση
