Ο ενσωματωμένος υγρός ψυκτικός δίσκος χαλκού-σωλήνα υιοθετεί υπόστρωμα κράματος αλουμινίου 6061/3003 με αυλακώσεις CNC. Ένας λυγισμένος ολοκληρωμένος σωλήνας χαλκού χωρίς οξυγόνο TP2 ενσωματώνεται στον αυλακισμό αλουμινίου.Μέσα από ράψιμο υπό κενό ή με μέθοδο ρύθμισης με πιεστή, ο χάλκινος σωλήνας συνδέεται στενά με την βάση του αλουμινίου για να σχηματίσει ένα ολοκληρωμένο στοιχείο.Το ψυκτικό υγρό κυκλοφορεί στο εσωτερικό του συνεχούς σωλήνα χαλκού για την ταχεία αφαίρεση συγκεντρωμένης θερμότητας από συστατικά υψηλής ισχύος, όπως τα IGBTΕίναι ένα βασικό στοιχείο ψύξης υγρών για ηλεκτρονικούς εξοπλισμούς νέας ενέργειας.



Το συνεχές κανάλι ροής ενός σωλήνα χαλκού δεν διαθέτει εσωτερικές συγκόλλησης, μειώνοντας σημαντικά τους κινδύνους διαρροής και προσφέροντας εξαιρετική αντοχή στην πίεση.Είναι ιδανικό για εφαρμογές ψύξης υψηλής αξιοπιστίας, συμπεριλαμβανομένων των ECU υψηλής τάσης υψηλής ισχύος που τοποθετούνται σε οχήματα και μετατροπών.





✅ Συνεχές κύκλωμα σωλήνων χαλκού, πολύ χαμηλός κίνδυνος διαρροήςΚατασκευάζεται από ένα ενιαίο αδιάβροχο σωλήνα χαλκού χωρίς οξυγόνο μέσω κάμψης, χωρίς ενδιάμεσες ενώσεις συγκόλλησης. Οι ενώσεις τοποθετούνται μόνο στις πύλες εισόδου και εξόδου.Κάθε μονάδα υποβάλλεται σε δοκιμή υδροστατικής και στεγανότητας αέρα πριν από την παράδοση, παρέχοντας σταθερή απόδοση υπό μακροχρόνιες δονήσεις του οχήματος και συνθήκες ποδηλασίας υψηλής και χαμηλής θερμοκρασίας.



✅ Σύνθετη δομή χαλκού-αλουμινίου για διάχυση θερμότητας υψηλής θερμότηταςΟ αλουμινένιος υπόστρωμα παρέχει επίπεδη επιφάνεια τοποθέτησης και δομική υποστήριξη,εξισορρόπηση των επιδόσεων διάσπασης θερμότητας και ελαφρού σχεδιασμού για την επίλυση προβλημάτων τοπικής υπερθέρμανσης συσκευών υψηλής ισχύος.



✅ Πλήρως προσαρμόσιμο κανάλι ροής με θερμική προσομοίωσηΤα καλώδια ροής με πολλαπλές διαδρομές, σε σχήμα U και σε ειδική μορφή, μπορούν να σχεδιαστούν κατόπιν αιτήματος.για την τοποθέτηση αντεπίπεδων, οι τρύπες θέσης και οι θέσεις των συνδέσεων εισόδου/εξόδου είναι όλες μη τυποποιημένες και προσαρμόσιμες για να ταιριάζουν στον περιορισμένο χώρο του εξοπλισμού.



✅ Αντίσταση υψηλής πίεσης σε συνθήκες εργασίας υψηλής τάσηςΤο μη οξυγονωτό σωλήνα χαλκού διαθέτει υψηλή μηχανική αντοχή.πολύ υψηλότερες από τις συμβατικές κρύες πλάκες τύπου κοιλότηταςΚατάλληλο για εφαρμογές ECU υψηλής τάσης και μετατροπέα αποθήκευσης ενέργειας.



✅ Έλεγχος ποιότητας αυτοκινήτου, πρότυπο παραγωγής IATF16949Επεξεργασία και επιθεώρηση πλήρους διαδικασίας με αυστηρό έλεγχο της επίπεδων πλάκας.υποστηρίζονται δοκιμαστικές μικρές παρτίδες και μαζική παραγωγή.



✅ Ελεγχόμενος χρόνος προετοιμασίαςΣε σύγκριση με τις ψυχρές πλάκες έλξης με κοιλότητα, η διαδικασία ενσωμάτωσης σωλήνων διαθέτει μικρότερο κύκλο παραγωγής, κατάλληλο για ταχεία επαλήθευση του έργου.





🔹 IGBT μονάδες🔹 Εξοπλισμός λέιζερ υψηλής ισχύος, ιατρικές πηγές ενέργειας, μονάδες ενέργειας σιδηροδρομικών μεταφορών🔹 Ηλεκτρικές πηγές υψηλής ισχύος, SVG, διάχυση θερμότητας για βιομηχανικούς μετατροπείς συχνότητας υψηλής ισχύος

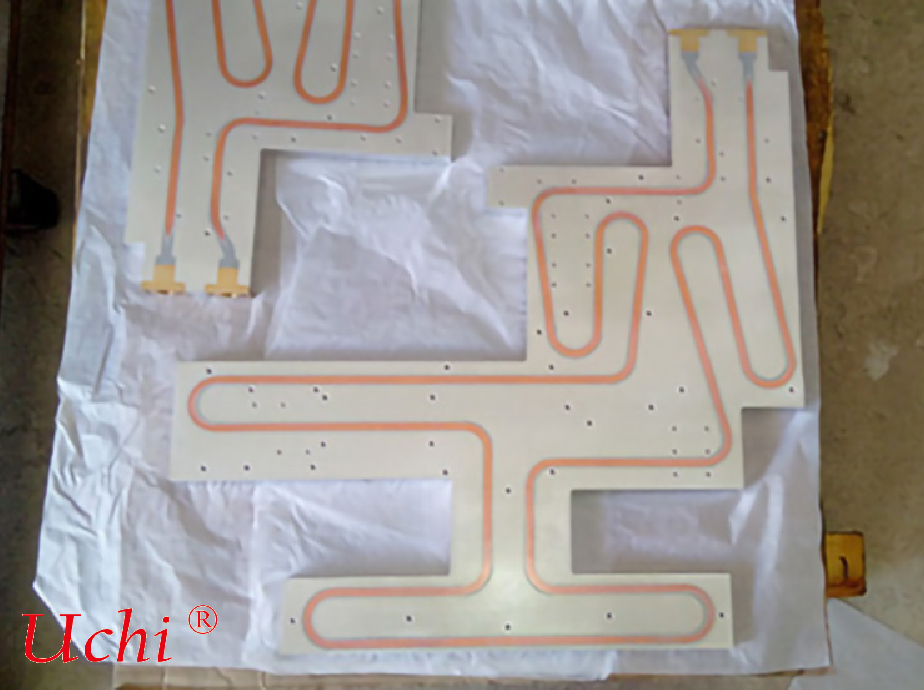

Προσαρμοσμένη ειδικής μορφής πλακέτα ψύξης από αλουμίνιο με ενσωματωμένα κανάλια ροής χαλκού χωρίς οξυγόνο.Η ολοκληρωμένη κατασκευή συγκόλλησης χαλκού-αλουμινίου επιτυγχάνει αντοχή σε υψηλή πίεση και ανθεκτικότητα σε διαρροέςΕίναι σχεδιασμένο για την απομάκρυνση θερμότητας υψηλής ισχύος των ηλεκτρονικών συστημάτων ελέγχου που τοποθετούνται στο όχημα.
