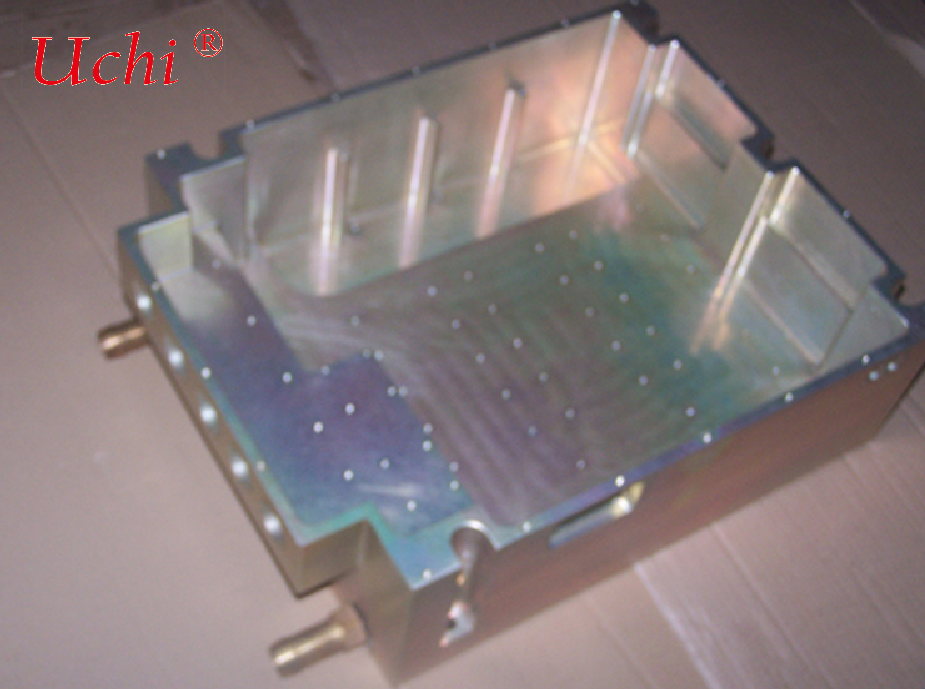

Πλάκα ψύξης νερού τύπου κοιλότητας που προορίζεται για μπαταρία ισχύος οχημάτων νέας ενέργειας





Υιοθετώντας μια ολοκληρωμένη δομή ροής κοιλότητας, παρέχει μια σταθερή και υψηλής απόδοσης λύση ελέγχου θερμοκρασίας για τη διαχείριση θερμότητας οχημάτων. Κατάλληλο για πακέτα μπαταριών επιβατικών και εμπορικών οχημάτων, καθώς και για τη διάχυση θερμότητας ολοκληρωμένων πλαισίων CTP/CTC.





Η πλάκα ψύξης νερού τύπου κοιλότητας κατεργάζεται ολοκληρωμένα από υπόστρωμα κράματος αλουμινίου. Στο εσωτερικό αλέθονται σφραγισμένες κοιλότητες ροής και εφαρμόζονται διαδικασίες σφράγισης, συμπεριλαμβανομένης της συγκόλλησης με κενό / συγκόλλησης με τριβή (FSW), για να σχηματιστεί μια πλήρως κλειστή κοιλότητα ψύξης. Το ψυκτικό υγρό κυκλοφορεί εντός της κοιλότητας για να απομακρύνει γρήγορα τη θερμότητα που παράγεται από τις μπαταρίες ισχύος και τους ηλεκτρονικούς ελέγχους εν πλω, επιτυγχάνοντας έλεγχο σταθερής θερμοκρασίας των μονάδων μπαταριών. Αντιμετωπίζει προβλήματα όπως η παραγωγή θερμότητας κατά τη γρήγορη φόρτιση, η υπερβολική διαφορά θερμοκρασίας και ο κίνδυνος θερμικής διαφυγής. Λειτουργεί ως βασικό εξάρτημα στο σύστημα διαχείρισης θερμότητας οχημάτων νέας ενέργειας, που αναπτύχθηκε από την Sanhua Automotive Components.



Σε αντίθεση με τις παραδοσιακές πλάκες ψύξης νερού με ενσωματωμένους σωλήνες, η ολοκληρωμένη δομή κοιλότητας διαθέτει μεγαλύτερη επιφάνεια ανταλλαγής θερμότητας και χαμηλότερη θερμική αντίσταση με εξαιρετική ομοιομορφία θερμοκρασίας επιφάνειας. Εν τω μεταξύ, διαθέτει δομική ικανότητα φόρτισης και μπορεί να χρησιμοποιηθεί απευθείας ως η βάση στήριξης στο κάτω μέρος των μπαταριών, απλοποιώντας τη δομή συναρμολόγησης του πακέτου.





✅ Ολοκληρωμένη ροή κοιλότητας με εξαιρετική ομοιομορφία θερμοκρασίας Πολυκαναλική παράλληλη ροή κοιλότητας βελτιστοποιημένη μέσω εσωτερικού σχεδιασμού προσομοίωσης. Μεγάλη επιφάνεια ανταλλαγής θερμότητας και ομοιόμορφη κατανομή ροής ελέγχουν αποτελεσματικά τη διαφορά θερμοκρασίας των κυψελών. Διατηρεί σταθερή θερμοκρασία υπό συνθήκες γρήγορης φόρτισης, διασφαλίζει τη συνέπεια της μπαταρίας και παρατείνει τον κύκλο ζωής της μπαταρίας (Sanhua Automotive Components).



✅ Υψηλής αντοχής σφράγιση, αντίσταση σε κραδασμούς και διαρροές Σφράγιση στερεάς φάσης με συγκόλληση με κενό / συγκόλληση με τριβή FSW. Η αντοχή συγκόλλησης είναι κοντά στο βασικό υλικό. Πραγματοποιείται ανίχνευση διαρροής ηλίου κομμάτι-κομμάτι πριν από την παράδοση. Ανθεκτικό σε χτυπήματα & κραδασμούς οχήματος, σε κυκλικές επιδράσεις υψηλής-χαμηλής θερμοκρασίας με ισχυρή ικανότητα φόρτισης πίεσης. Καμία διαρροή υγρού κατά τη μακροχρόνια χρήση, πληρώντας αυστηρές συνθήκες λειτουργίας αυτοκινήτων.



✅ Ελαφρύ υπόστρωμα κράματος αλουμινίου Υψηλής ποιότητας κράμα αλουμινίου 3003/6061 με υψηλή θερμική αγωγιμότητα και χαμηλό βάρος. Σημαντικά ελαφρύτερο από χαλύβδινες κατασκευές για να βοηθήσει στη βελτίωση της αυτονομίας οδήγησης του οχήματος. Διατίθεται επεξεργασία επιφάνειας κατά της διάβρωσης και μόνωσης για την πλάκα, ανθεκτική στη διάβρωση από ψυκτικό υγρό αιθυλενογλυκόλης.



✅ Ολοκληρωμένη δομή για μείωση του κόστους συναρμολόγησης Η πλάκα βάσης διατηρεί υποδοχές για βίδες, πείρους θέσης και συνδέσμους εισόδου/εξόδου για την εγκατάσταση μονάδων. Συνδυάζει τη διάχυση θερμότητας και τη βάση στήριξης σε ένα κομμάτι, μειώνοντας τα αντίστοιχα μεταλλικά εξαρτήματα, απλοποιώντας τη δομή του πακέτου μπαταριών και συντομεύοντας τον χρόνο συναρμολόγησης στις γραμμές παραγωγής.



✅ Προσαρμοσμένη ανάπτυξη για πλήρεις προδιαγραφές Προσαρμογή περιγράμματος, διαδρομής ροής κοιλότητας, θέσεων εισόδου & εξόδου και διαστάσεων πάχους σύμφωνα με τα σχέδια του πακέτου μπαταριών των πελατών και τις απαιτήσεις θερμικού φορτίου. Διατίθενται γρήγορες λύσεις προσομοίωσης, υποστηρίζοντας δειγματοληψία πρωτοτύπων και μαζική παραγωγή από μικρές έως μεγάλες παρτίδες, σύμφωνα με το πρότυπο ποιότητας αυτοκινήτων IATF16949.





🔹 Πακέτο μπαταριών ισχύος επιβατικών οχημάτων NEV, ολοκληρωμένο πακέτο μπαταριών CTP 🔹 Διάχυση θερμότητας με υγρή ψύξη για μπαταρίες ισχύος εμπορικών οχημάτων νέας ενέργειας και βαρέων φορτηγών 🔹 Διάχυση θερμότητας υψηλής ισχύος για ECU εν πλω, OBC και ελεγκτές κινητήρα 🔹 Θερμική διαχείριση πακέτων μπαταριών αποθήκευσης ενέργειας και μονάδων εναλλαγής μπαταριών





Εξοπλισμένο με εσωτερικό εργαστήριο ακριβείας CNC και γραμμές παραγωγής συγκόλλησης με κενό, προσφέροντας μονοκόμματη κατασκευή από κοπή πλάκας, άλεση κοιλότητας, συγκόλληση, επεξεργασία επιφάνειας έως επιθεώρηση αεροστεγανότητας.



Θερμική προσομοίωση στην αρχική σχεδίαση: προσομοίωση πεδίου ροής και πεδίου θερμοκρασίας στο πρώιμο στάδιο για βελτιστοποίηση της πτώσης πίεσης και της ομοιομορφίας θερμοκρασίας και μείωση της μεταγενέστερης τροποποίησης καλουπιού.



Ποιοτικός έλεγχος πλήρους διαδικασίας αυτοκινητοβιομηχανίας. Κάθε ψυκτική πλάκα υποβάλλεται σε δοκιμή πίεσης + επιθεώρηση διαρροής ηλίου. Ο πλήρης έλεγχος υλικού, διαστάσεων και εμφάνισης διασφαλίζει σταθερή μαζική παράδοση.



Υποστηρίζονται επισκέψεις εργοστασίων πελατών. Διατίθεται ανάλυση DFM (Σχεδιασμός για Κατασκευασιμότητα), με εξειδικευμένους μηχανικούς για τον συντονισμό λύσεων θερμικής διαχείρισης.
