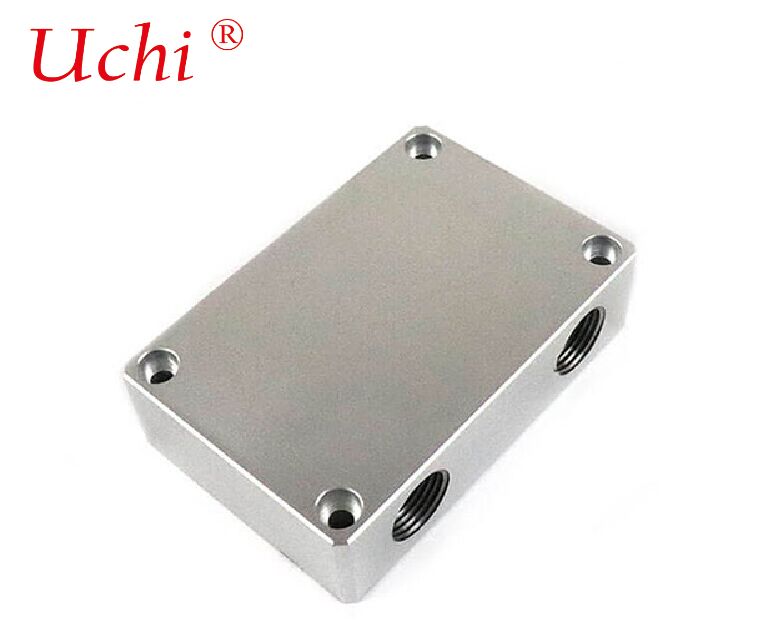

Θερμοανταλλάκτης υγρό ψυγμένο κρύο πιάτο

Παράμετροι προϊόντος υγροψυγμένης ψυχρής πλάκας με εναλλάκτη θερμότητας

Υλικό: AL 1100

Μέγεθος: 5x7x3cm

Βάρος: 0,15kg

Τεχνολογία: ψύξη Fsw

Χαρακτηριστικό: Υψηλή ικανότητα ψύξης και γρήγορη ψύξη

Επεξεργασία επιφάνειας: καθαρισμός, καθαρισμός και παθητικοποίηση

Δυναμικό θερμοδιαγωγής: 260W

Ανταλλάκτης θερμότητας από κρύο πλάκα με υγρή ψύξη

Ι. Βασική αρχή εργασίας

1. Θερμική αγωγή και απορρόφηση θερμότητας



   Η μεταλλική βάση της ψυχρής πλάκας είναι στενά συνδεδεμένη με συσκευές παραγωγής θερμότητας όπως CPU, GPU και IGBT.που επιτρέπει την αποτελεσματική μεταφορά θερμότητας στην ψυχρή πλάκα.

2. Μεταφορά θερμότητας με συγκέντρωση



   Το ψυκτικό (νερό, διάλυμα γλυκόλης, διηλεκτρικό υγρό κλπ.) ρέει μέσω εσωτερικών καναλιών με ακριβή σχεδίαση, απορροφώντας θερμότητα από την πλάκα βάσης μέσω εξαναγκαστικής συγκόλλησης.

3. Μεταφορά θερμότητας



   Το θερμαινόμενο υγρό ψύξης βγαίνει από την ψυχρή πλάκα, απελευθερώνει θερμότητα σε μια εξωτερική μονάδα διανομής ψύξης (CDU) ή ψυγείο και επανακυκλοφορείται μετά την ψύξη.


ΙΙ. Κύρια δομή και τύποι

1. Βασικά υλικά

• Χάλυβας (Cu): Εξαιρετικά υψηλή θερμική αγωγιμότητα (~ 400 W/m·K), βέλτιστη απόδοση διάσπασης θερμότητας, ευρέως χρησιμοποιείται για τσιπ υψηλών επιδόσεων.
• Αλουμίνιο (Al): Χαμηλό κόστος, ελαφρύ βάρος, συνήθως χρησιμοποιείται σε μπαταρίες ισχύος και βιομηχανικό εξοπλισμό.

2. Εσωτερικές δομές καναλιών

Πλάκα ψύξης υγρού με σωλήνα σε πλάκα

• Δομή: Σχοινιά επεξεργασμένα στην μεταλλική βάση, με ενσωματωμένους και ερμητικά συγκολλημένους σωλήνες χαλκού.
• Χαρακτηριστικά: Προετοιμασμένη διαδικασία κατασκευής, αντοχή σε υψηλή πίεση, μέτριο κόστος.

Τύπος διπλωμένος / στοιβαγμένος (χτυπημένος και συγκολλημένος)

• Δομή: Σύνθετα κανάλια ροής, που σφυρηλατούνται στη βάση της πλάκας, στη συνέχεια σφραγίζονται και συγκολλούνται με πλάκα κάλυψης.
• Χαρακτηριστικά: Ευέλικτος σχεδιασμός καναλιών, μεγάλη περιοχή ανταλλαγής θερμότητας, χαμηλή θερμική αντίσταση.

Τύπος μικροκαναλιού

• Δομή: Υπερτελή κανάλια ροής (πλάτος ≤ 1 mm), που παρέχουν εξαιρετικά μεγάλη ειδική επιφάνεια.
• Χαρακτηριστικά: Υπερ-υψηλή απώλεια θερμότητας (θερμική ροή άνω των 500 W/cm2), μεγάλη πτώση πίεσης, αυστηρές απαιτήσεις για την καθαρότητα του ψυκτικού.

Τύπος πτερυγίου / σχιστού πτερυγίου

• Δομή: Ενσωματωμένες δομές με σχήμα καρφίτσας ή λεπτών πτερυγίων που σχηματίζονται απευθείας από τη βάση.
• Χαρακτηριστικά: Χωρίς θερμική αντίσταση που προκαλείται από συγκόλληση, ισχυρή αναταραχή, υψηλή απόδοση διάσπασης θερμότητας.

ΙΙΙ. Βασικές παραμέτρους απόδοσης

• Θερμική αντίσταση (Rth): Βασικός δείκτης επιδόσεων, συνήθως00,02 ~ 0,1 °C/WΗ χαμηλότερη τιμή σημαίνει καλύτερη διάχυση της θερμότητας.
• Δυνατότητα διάσπασης θερμότητας: Μία μονάδα ψύξης μπορεί να χειριστεί500W ~ 2000W+Δύναμη.
• Πτώση πίεσης (ΔP): Αντίσταση ροής του ψυκτικού, που επηρεάζει την κατανάλωση ισχύος της αντλίας.
• Πίεση λειτουργίας: Κανονική ονομαστική πίεση2 έως 5 bar, πίεση σπασμού γενικά≥ 8 bar.

IV. Κύρια πεδία εφαρμογής

• Κέντρα δεδομένων / Υπολογιστική υψηλών επιδόσεων (HPC): ψύξη για GPU και CPU διακομιστών τεχνητής νοημοσύνης, που υποστηρίζουν υπολογιστική ισχύ υψηλής πυκνότητας.
• Οχήματα νέας ενέργειας: Θερμική διαχείριση συσσωρευτών μπαταριών ισχύος, διάχυση θερμότητας για IGBT των ελεγκτών κινητήρα.
• Βιομηχανικός και ιατρικός εξοπλισμός: Λέιζερ, μετατροπείς ισχύος, ιατρικές συσκευές απεικόνισης.
• Αεροδιαστημική: Υψηλής αξιοπιστίας διάχυση θερμότητας για συστήματα ραντάρ, δορυφορικά ωφέλιμα φορτία κλπ.

V. Βασικά πλεονεκτήματα

• Υψηλή αποδοτικότητα διάσπασης θερμότητας: 10 ~ 25 φορές η χωρητικότητα της ψύξης με αέρα.
• Μικρός θόρυβος και εξοικονόμηση ενέργειας: Δεν υπάρχει θόρυβος ανεμιστήρα υψηλής ταχύτητας· η PUE του συστήματος μπορεί να μειωθεί κάτω από 1.1.
• Ακριβής έλεγχος θερμοκρασίας: Μικρές διακυμάνσεις θερμοκρασίας, παράταση της ζωής των ηλεκτρονικών εξαρτημάτων.
• Μικρό μέγεθος: Μικρότερος όγκος από τους ψύκτες θερμότητας με ψύξη αέρα, κατάλληλοι για εξοπλισμό υψηλής ολοκλήρωσης.

VI. Διαφορά από τους παραδοσιακούς ανταλλακτές θερμότητας πλάκας

• Ψυχρή πλάκα ψύξης υγρού: Απορροφά θερμότητα από τη μία πλευρά, χρησιμοποιείται κυρίως γιαψύξη σε επίπεδο συσκευής / σε επίπεδο τσιπμε άμεση επαφή με πηγές θερμότητας.
• Εναλλακτής θερμότητας πλάκας (PHE): Εκτελεί ανταλλαγή θερμότητας και στις δύο πλευρές, χρησιμοποιείται γιαμεταφορά θερμότητας υγρού σε υγρό / υγρού σε αέριο σε επίπεδο συστήματος(π.χ. εντός CDU).
