Μικροσκοπικές εφαρμογές ψύξης υγρών με χαμηλή θερμική αντίσταση.
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | Uchi |
| Πιστοποίηση: | SMC |
| Αριθμό μοντέλου: | Ψύκτρα |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100 τεμ |
|---|---|
| Τιμή: | 1300-1500 dollars |
| Χρόνος παράδοσης: | Μη περιορισμένος |
| Όροι πληρωμής: | T/T, paypal, Western Union, |
| Δυνατότητα προσφοράς: | 50000000 τμχ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υγρό: | Νερό ή κατάλληλο ψυκτικό υγρό | Θόρυβος: | 17dbA |
|---|---|---|---|
| Επιφάνεια: | Ανωδικοποιημένα, γυαλισμένα | Επιφανειακό φινίρισμα: | Επινικελωμένο ή ανοδιωμένο |
| Πλάτος: | Σύμφωνα με τη ζήτηση των πελατών | Βαθιά διαδικασία: | Cnc μηχανική κατεργασία |
| Βάρος προϊόντος: | 0,78 κιλά | βάρος: | Περίπου 200 γραμμάρια |
| Ενιαίο μικτό βάρος: | 1.000 kg | Πίεση Εργασίας: | Τουλάχιστον 1 bar |
| Διασύνδεση ισχύος: | 3 pin | Μέγεθος εγκατάστασης: | 10 * 20 |
| Επισημαίνω: | Πλάκα ψύξης υγρών,επιχρυσωμένη,μικροσκοπική ψύξη χαμηλής θερμικής αντίστασης |
||
Περιγραφή προϊόντων

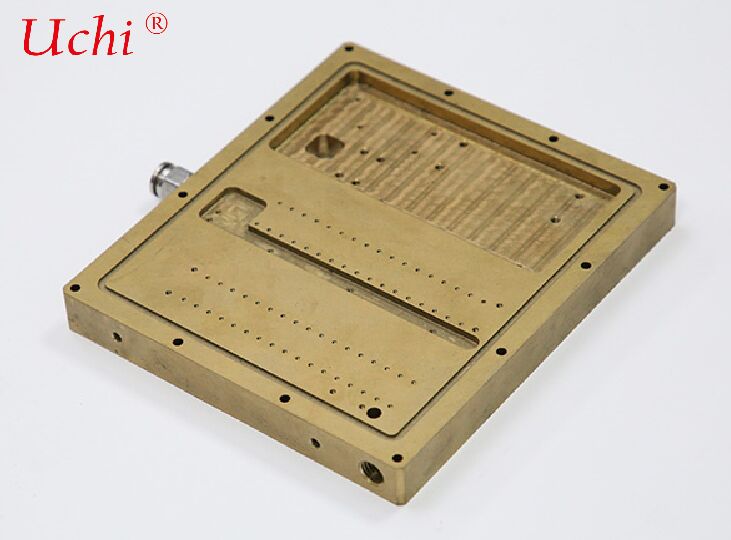

Μικροσκοπική πλακέτα ψύξης υγρών, επιχρυσωμένη
Οι μικροσκοπικές πλακέτες ψύξης υγρών με επιχρυσωμένη επιφάνεια είναι μικρο-μετρικά εξαρτήματα ψύξης υγρών με διάχυση θερμότητας που έχουν σχεδιαστεί για εφαρμογές υψηλής ακρίβειας, υψηλής αξιοπιστίας και χαμηλής θερμικής αντοχής.Συνήθως έχουν διαστάσεις σε κλίμακα εκατοστών και πάχος σε επίπεδο χιλιοστώνΗ δομή του πυρήνα τους αποτελείται από μια βάση χαλκού, αλουμινίου ή μολυβδενίου-χαλκού με επιφάνεια επιχρυσωμένη, επιτυγχάνοντας εξαιρετικά χαμηλή θερμική αντοχή, αντοχή στη διάβρωση,αντοχή στην οξείδωση, καθώς και την πώληση και τη δέσμευση.
Ι. Βασικά χαρακτηριστικά (Συμφωνούν με τις απαιτήσεις σας: ισχυρή διάχυση θερμότητας, χωρίς διαρροή, μακρά διάρκεια ζωής)
1Δυνατή διάσπαση θερμότητας (υπερ-χαμηλή αντίσταση, μικροκαναλιές)
- Βασικό υλικό: κυρίως χαλκό υψηλής αγωγιμότητας χωρίς οξυγόνο (OFHC Cu) ή χαλκό μολυβδενίου (MoCu), με θερμική αγωγιμότητα 380 ~ 401 W/m·K.
- Διάδρομοι ροής: μικροδιάδρομοι, πτερύγια ή χαραγμένα κανάλια (50~200μm πλάτους), με θερμική αντίσταση τόσο χαμηλή όσο 0,01~0,05°C·cm2/W.
- Χρυσή επιχρυσωμένη διεπαφή: ο χρυσός (~ 317 W/m·K) είναι μη οξειδωτικός με εξαιρετικά χαμηλή θερμική αντοχή σε επαφή, ανώτερη από τις επιχρίσεις νικελίου ή κασσίτερου.
- Υπερ- λεπτό προφίλ: πάχος 1 ~ 5 mm, παρέχοντας μια εξαιρετικά σύντομη διαδρομή μεταφοράς θερμότητας από την πηγή θερμότητας στο ψυκτικό υγρό.
2. Καμία διαρροή (μικροσκοπική σφραγίδα υψηλής αξιοπιστίας)
- Διαδικασίες: συγκόλληση υπό κενό, σύνδεση διάχυσης, συγκόλληση με λέιζερ (χωρίς συγκολλητικά και δαχτυλίδια σφράγισης).
- Αντίσταση πίεσης: 3~10 bar, ρυθμός διαρροής ήλίου ≤1×10−8 Pa·m3/s.
- Μικρό μέγεθος: 20×20mm ~ 80×80mm, κατάλληλο για τσιπ, λέιζερ και συσκευές RF.
3Διάρκεια ζωής (αντίσταση στη διάβρωση, αντιγήρανση, υψηλή αντοχή)
- Μονάδα οπτικοακουστικού ελέγχου:
- Χημική αδράνεια: ανθεκτικό στο νερό, ανθεκτικό στα αλατιστικά, μη οξειδωτικό, απαλλαγμένο από γαλβανική διάβρωση.
- Διαστολέας διάχυσης: συνήθως ένα υποστρώμα νικελίου 3 ~ 5 μm για την αποτροπή της μετανάστευσης χαλκού.
- Περιοχή θερμοκρασίας: -55°C~150°C, σταθερή υπό θερμική κυκλική λειτουργία.
- Ζωή: ανταποκρίνεται στα στρατιωτικά / αεροδιαστημικά / οπτικά πρότυπα μονάδων (10~20 έτη).
ΙΙ. Πραγματικές λειτουργίες της χρυσωπικής επικάλυψης (όχι για διακόσμηση)
- Μείωση της θερμικής αντίστασης της διεπαφής: άμεση επαφή με τσιπ / απορροφητήρες θερμότητας, χωρίς στρώμα οξειδίου, σταθερή θερμική αντίσταση.
- Αντι-διάβρωση: χωρίς σκουριά, κλίμακα ή ηλεκτρική διαρροή σε περιβάλλον ψυκτικού ή αέρα.
- Συναρμολογητές και συνδεδεμένοι: συμβατοί με συγκόλληση, συγκόλληση AuSn και υπερήχων (ημιαγωγούς / οπτικές επικοινωνίες).
- Αντιγαλβανική διάβρωση: σταθερό δυναμικό μεταξύ χαλκού και χρυσού σε συστήματα ψύξης υγρών, αποφεύγοντας την ηλεκτροχημική διάβρωση.
- Υψηλή αξιοπιστία: απαιτήσεις μηδενικής αποτυχίας για στρατιωτικές, αεροδιαστημικές και ιατρικές εφαρμογές.
ΙΙΙ. Βασικές δομές και διαδικασίες
Τύπος χαραγμένου μικροκαναλιού (πιο συνηθισμένος)
Χαλκονόμηση → συγκόλληση της πλάκας κάλυψης → συνολική επιχρυσοποίηση. Εφαρμογές: λέιζερ, οπτικές ενότητες, τσιπ τεχνητής νοημοσύνης, FPGA, υψηλής ισχύος IC.
Τύπος μικρογραφίας ενσωματωμένος σε σωλήνα
Τεχνικοί σωλήνες χαλκού (φ1~3mm) που έχουν συνδεθεί με πρέσο / συγκολληθεί → επιφανειακή χρυσοπλαστική. Εφαρμογές: ιατρικά όργανα, αισθητήρες υψηλής ακρίβειας, μικρά λέιζερ.
Τύπος MoCu / WCu επιχρυσωμένο
Χαμηλή θερμική διαστολή, υψηλή θερμική αγωγιμότητα, με στρώμα φραγμού νικελίου + χρυσοπλαστικής. Εφαρμογές: στρατιωτικές, αεροδιαστημικές, μικροκύματα υψηλής ισχύος, πηγές VCSEL / αντλίας.
IV. Τυπικά σενάρια εφαρμογής
- Οπτικές επικοινωνίες: TOSA/ROSA, EDFA, οπτικές μονάδες υψηλής ταχύτητας, διόδους λέιζερ.
- Ημιαγωγοί: υψηλού επιπέδου CPU/GPU/ASIC, τσιπ ισχύος SiC/GaN, σταθμοί ανίχνευσης.
- Στρατιωτική / Αεροδιαστημική: υπολογιστές πυραύλων, συστατικά του ραντάρ T/R, δορυφορική ηλεκτρονική.
- Ιατρική θεραπεία: όργανα ακριβείας, θεραπεία με λέιζερ, υπεραγώγιμα/κρυογενή ανιχνευτές.
- Τεχνολογία βιομηχανικού ελέγχου υψηλής ακρίβειας: servos υψηλής ακρίβειας, LiDAR, τσιπ κβαντικών υπολογιστών.
V. Βασικές παραμέτρους (βιομηχανικό πρότυπο)
- Μέγεθος: 20×20 ~ 80×80mm, πάχος 1~5mm.
- Υλικά: OFHC χαλκός (C1100/C1020), μολυβδένιο-χαλκός (MoCu).
- Επικάλυψη: Ni 3~5μm + Au 0,5~1μm (σκληρό χρυσό / μαλακό χρυσό).
- Αντίσταση ροής: 0,5 έως 2 bar @ 0,5 έως 2 L/min.
- Θερμική αντίσταση: 0,02 ~ 0,08 °C·cm2/W (@ 25 °C νερό).
- Εργασιακή πίεση: ≥ 6 bar, πίεση διάσπασης ≥ 12 bar.
- Ανίχνευση διαρροής: ρυθμός διαρροής ήλίου ≤1×10−8 Pa·m3/s.
VI. Σύνοψη μιας πρότασης
Χρυσή πλακέτα ψύξης υγρού σε μικρογραφία = μικρογραφία + μικρο-καναλιά + βάση υψηλής θερμικής αγωγιμότητας + επιφάνεια χρυσή.επιτυγχάνει πολύ χαμηλή θερμική αντίσταση στη διεπαφή, μηδενική διαρροή, μακρά διάρκεια ζωής και αντοχή στη διάβρωση, καθιστώντας την "χρυσό πρότυπο" λύση ψύξης για ηλεκτρονικά υψηλής ακρίβειας, λέιζερ και οπτικές μονάδες.
