Οι πλάκες ψύξης υγρού ισχύος έχουν τρεις βασικές απαιτήσεις: Εξαιρετική διάχυση θερμότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | Uchi |
| Πιστοποίηση: | SMC |
| Αριθμό μοντέλου: | Ψύκτρα |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100 τεμ |
|---|---|
| Τιμή: | 1300-1500 dollars |
| Χρόνος παράδοσης: | Μη περιορισμένος |
| Όροι πληρωμής: | T/T, paypal, Western Union, |
| Δυνατότητα προσφοράς: | 50000000 τμχ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τοποθέτησης: | Βιδωτή στερέωση ή κόλλα | Θόρυβος: | 17dbA |
|---|---|---|---|
| Ισχύς θερμικής διάχυσης: | 2000W | Αξιολόγηση IP: | IP65 |
| Τύπος ψυκτικού: | Διάλυμα αιθυλενογλυκόλης ή λάδι σιλικόνης | Μέγεθος κουτιού συσκευασίας: | 42,5*33*18 εκ |
| Τάση εισόδου: | 24V DC | Διάμετρος εισόδου: | 1/4 ίντσα ή προσαρμοσμένος |
| Επιφανειακό φινίρισμα: | Επινικελωμένο ή γυμνό μέταλλο | Αρμονία: | Κατάλληλο για CPU, GPU, ηλεκτρονικά ισχύος |
| Επισημαίνω: | θερμική διάχυση της πλάκας ψύξης υγρού,ηλεκτρικό υγρό ψυκτικό πιάτο,Πλάκα ψύξης υγρού τριών πυρήνων |
||
Περιγραφή προϊόντων

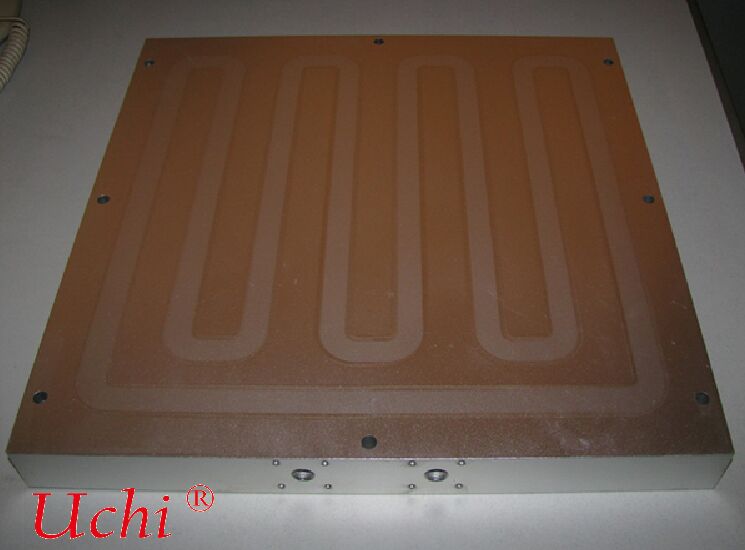

Πλάκα ψύξης υγρού ισχύος
Η πλάκα ψύξης υγρού ισχύος αναφέρεται σε θερμοχύτη ψύξης υγρού υψηλής ισχύος που έχει σχεδιαστεί ειδικά για ηλεκτρονικούς εξοπλισμούς ισχύος.Μετατροπείς αιολικής ενέργειας, SVG, μετατροπείς υψηλής τάσης, μετατροπείς αποθήκευσης ενέργειας PCS και εξοπλισμός μεταφοράς και μετατροπής ισχύος υψηλής τάσης.
Διαθέτει αντοχή σε υψηλή πίεση, μεγάλη ικανότητα μεταφοράς ρεύματος, υψηλή αξιοπιστία, μακρά διάρκεια ζωής και αντοχή στη διάβρωση,που ανήκουν σε κατασκευαστικά στοιχεία ψύξης νερού βιομηχανικής/ηλεκτρικής κλάσης.
Ι. Τυπικός εξοπλισμός εφαρμογής
- Φωτοβολταϊκοί μετατροπείς / κεντρικοί μετατροπείς
- Μετατροπές αιολικής ενέργειας, μετατροπές πλήρους ισχύος
- Μετατροπείς αποθήκευσης ενέργειας (PCS)
- Μετατροπές υψηλής τάσης, συσκευές μεταφοράς
- Στατικές γεννήτριες Var (SVG)
- Ελαστικές βαλβίδες μετατροπέα HVDC (MMC)
- Ηλεκτρικές πηγές ισχύος για ευθυγραμμιστές υψηλής ισχύος, πηγές ισχύος για ηλεκτροπληγήση/ηλεκτρολύση
- Συσκευές και συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών
Στόχοι διάσπασης θερμότητας του πυρήνα: IGBT, μονάδες ισχύος SiC, διόδους, αντιδραστήρες, αντίστοιχες ισχύος κλπ.
ΙΙ. Βασικά χαρακτηριστικά σχεδιασμού
-
Υψηλή ισχύς και υψηλή πυκνότητα ροής θερμότηταςΗ ισχύς μιας μονάδας κυμαίνεται συχνά από δεκάδες kW έως εκατοντάδες kW με υψηλή πυκνότητα ροής θερμότητας, η οποία απαιτεί χαμηλή αντίσταση ροής και υψηλή απόδοση ανταλλαγής θερμότητας.
-
Αντοχή σε υψηλή πίεση και αντίσταση στις διαρροέςΟ εξοπλισμός ηλεκτρικής ενέργειας λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα, απαιτώντας αντίσταση στην πίεση νερού 3·10 bar.Πρέπει να περάσει την ανίχνευση διαρροής από το φάσμα μάζας ήλίου με σχεδόν μηδενική διαρροή.
-
Ορθολογικός σχεδιασμός διαύλων ροήςΣυνήθως χρησιμοποιούμενα σχέδια:
- Μονο / διπλά στρώματα καναλιών ροής από σέρπετινα
- Πολυτεχνικά παράλληλα κανάλια ροής
- Επενδύσεις θερμότηταςΔιασφαλίζει την ομοιομορφία της θερμοκρασίας και αποφεύγει τα τοπικά σημεία καύσης που προκαλούν βλάβη του εξοπλισμού.
-
Επιλογή υλικών και προστασία από τη διάβρωσηΒασικά υλικά: κράμα αλουμινίου 5052 / 3003 / 6061Για κακή ποιότητα νερού, παράκτια ή χημικά περιβάλλοντα, οι επιφανειακές επεξεργασίες περιλαμβάνουν:
- Ανωδικοποίηση
- Ηλεκτροφορετική επικάλυψη
- Εσωτερική επικάλυψη κατά της διάβρωσηςΑποτρέπει την απολέπιση, τη διάβρωση και τη διαρροή νερού.
-
Διαρθρωτική αντοχή και αντίσταση σε δονήσειςΠλάκα βάσης παχιά και σχεδιασμός στερεοποίησης για την αποφυγή παραμόρφωσης κατά τη διάρκεια των δονήσεων, της μεταφοράς και της μακροχρόνιας λειτουργίας του εξοπλισμού ισχύος.
ΙΙΙ. Κεντρικές διαδικασίες παραγωγής
-
Πλάκα ψύξης υγρού ενσωματωμένη σε σωλήναΣωλήνες χαλκού / αλουμινίου ενσωματωμένοι σε πλάκες αλουμινίουΧαμηλό κόστος, ώριμο και σταθερόΚατάλληλο για εξοπλισμό συμβατικής ενέργειας χαμηλής έως μεσαίας ισχύος
-
Πλάκα ψύξης υγρού με έλαση υπό κενόΠλάκες πολυστρωμάτων και κανάλια ροής που σχηματίζονται με συγκόλλησηΙσχυρή ανταλλαγή θερμότητας, καλή επίπεδης στάθμηΚατάλληλο για μονάδες IGBT / SiC υψηλής ισχύος
-
Πλάκα ψύξης υγρού συγκολλημένη με τριβήΜεγάλο μέγεθος, υψηλή αξιοπιστίαΚατάλληλο για εξοπλισμό αιολικής και φωτοβολταϊκής ενέργειας υψηλής ισχύος
-
Τύπος ολοκληρωμένης μηχανικήςΥψηλής αντοχής, ευέλικτος σχεδιασμός καναλιού ροήςΧρησιμοποιείται κυρίως για προσαρμοσμένη ψύξη ηλεκτρικού ντουλαπιού
IV. Κύριοι δείκτες απόδοσης (κοινές στη βιομηχανία ηλεκτρικής ενέργειας)
- Εργασιακή πίεση: 3·6 bar
- Πίεση διάσπασης: ≥ 9 bar
- Πρότυπο ανίχνευσης διαρροών: Ταχύτητα διαρροής ήλίου ≤ 1×10−8 Pa·m3/s
- Αντίσταση θερμοκρασίας: -40°C ~ 120°C
- Επιφάνεια επίπεδης: ≤ 0,1 mm (για τοποθέτηση μονάδας ισχύος)
- Ακατέργαστη: Ra ≤ 1,6 ∆3.2
- Πύλες εισόδου και εξόδου: G1/4, G3/8, G1/2 ή σύνδεσμοι γρήγορης σύνδεσης
V. Διαφορές από τις τυποποιημένες πλάκες ψύξης υγρών
- Ζωή λειτουργίας: 20 χρόνια αδιάλειπτης λειτουργίας, όχι για βραχυπρόθεσμο εξοπλισμό
- Περιβάλλον: υψηλή θερμοκρασία, υψηλή υγρασία, σκόνη, παράκτια αλατοκηλίδα
- Ασφάλεια: η διαρροή υγρού προκαλεί άμεσα βραχυκυκλώματα υψηλής τάσης, βλάβες και διακοπές ρεύματος, απαιτώντας εξαιρετικά υψηλή αξιοπιστία
- Διατήρηση: σχεδιασμός χαμηλής συντήρησης ή χωρίς συντήρηση
VI. Σύνοψη
Η πλάκα ψύξης υγρού ισχύος είναι η "ειδική πλάκα βάσης διάσπασης θερμότητας" για εξοπλισμό ηλεκτρονικής ισχύος.
Οι βασικές του απαιτήσεις μπορούν να συνοψιστούν σε τρία σημεία: ισχυρή απώλεια θερμότητας, μη διαρροή υγρού και μακρά διάρκεια ζωής.
-
Ισχυρή διάχυση της θερμότηταςΚεντρικό:Χαμηλή θερμική αντοχή, υψηλή απόδοση, χωρίς θερμά σημείαΟ βελτιστοποιημένος σχεδιασμός καναλιού ροής μεγιστοποιεί την περιοχή ανταλλαγής θερμότητας και ελαχιστοποιεί τη θερμική αντίσταση, υποστηρίζοντας συνεχή ψύξη πλήρους φορτίου για μονάδες IGBT / SiC υψηλής ισχύος.Η εξαιρετική ομοιομορφία της θερμοκρασίας εξαλείφει τα τοπικά σημεία καύσης, αποτρέποντας τη μείωση της ισχύος ή την βλάβη των εξαρτημάτων.Η εύλογη αντίσταση ροής αντιστοιχεί στις συνθήκες εργασίας της αντλίας νερού του συστήματος, εξασφαλίζοντας σταθερή απόδοση διάσπασης θερμότητας σε υψηλές ροές.
-
Καμία διαρροή υγρούΚεντρικό:Αξιόπιστη σφράγιση, μηδενική διαρροήΟι διαδικασίες συγκόλλησης υψηλής αντοχής, όπως η συγκόλληση υπό κενό ή η συγκόλληση με τριβή, υιοθετούνται για να σχηματίσουν μια ολοκληρωμένη, μονολιθική δομή.Οι συνεχείς συγκόλλησεις χωρίς ψυχρές αρθρώσεις ή πόρους παρέχουν αντοχή σε υψηλή πίεση και αντέχουν στην κόπωση κατά τη διάρκεια της μακροχρόνιας λειτουργίας.Η δοκιμή διαρροής με φασματομετρητή μάζας ήλίου 100% πραγματοποιείται πριν από την παράδοση, με αυστηρό έλεγχο του ποσοστού διαρροής για την πρόληψη βραχυκυκλωμάτων και εξάντλησης του εξοπλισμού ισχύος που προκαλείται από διαρροή υγρού.
-
Μακρά διάρκεια ζωήςΚεντρικό:Μακροζωία, υψηλή αξιοπιστίαΤα υλικά είναι ανθεκτικά στη διάβρωση και την κλίμακα, προσαρμόζονται σε βιομηχανικά περιβάλλοντα, δίκτυα ηλεκτρικής ενέργειας και περιβάλλον ποιότητας νερού αυτοκινήτων.Η υψηλή δομική αντοχή παρέχει αντοχή σε δονήσεις και συγκρούσεις, υποστηρίζοντας την αδιάλειπτη μακροχρόνια λειτουργία.Εξαιρετική αντοχή σε κύκλους υψηλών και χαμηλών θερμοκρασιών και θερμική κόπωση, με διάρκεια ζωής σχεδιασμού που αντιστοιχεί στα 10 ̇ 20 έτη μακροχρόνιας υπηρεσίας του εξοπλισμού ισχύος.
