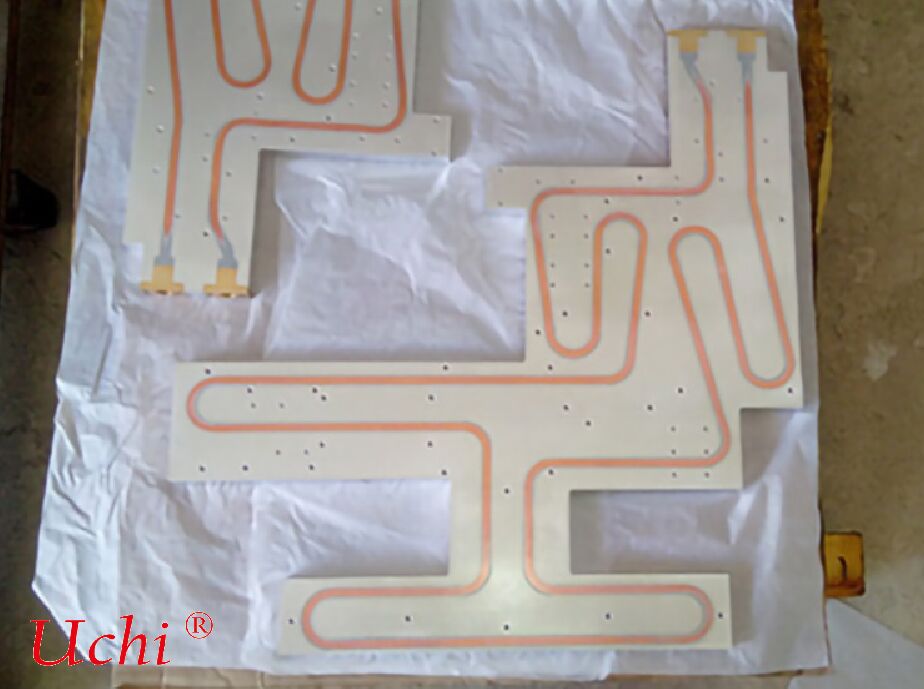

Πλάκες ψύξης με νερό ειδικής χρήσης (ειδικές πλάκες ψύξης με υγρό)

Ι. Βασικός ορισμός και τεχνική τοποθέτηση

• Φύση: Μεταλλικές πλάκες βάσης (αλουμίνιο/ χαλκός/ κράμα) με ενσωματωμένα εσωτερικά κανάλια ροής ακριβείας, που επιτρέπουν την αναγκαστική ανταλλαγή θερμότητας μέσω κυκλοφορούντος ψυκτικού.
• Ειδικά χαρακτηριστικά: Μη τυποποιημένο, ιδιαίτερα προσαρμοσμένο, με επίκεντρο πέντε βασικές διαστάσεις: υψηλή ροή θερμότητας, υψηλή ακρίβεια, υψηλή αξιοπιστία, ακραία περιβάλλοντα και ειδικές δομές.
• Βασικοί δείκτες: Θερμική αντίσταση ≤ 0,05°C/W, αντίσταση πίεσης ≥ 8bar, διαφορά θερμοκρασίας ≤ ±3°C, κατάλληλη για ροή θερμότητας σε επίπεδο 100~1000W/cm2.

ΙΙ. Κύριοι τύποι και τεχνικά χαρακτηριστικά (ανά σενάριο εφαρμογής)

1. Πλάκες ψύξης υγρών μικροκανάλιων (MLCP)

• Δομή: Ενσωματωμένο δίκτυο διαύλων ροής σε μικροκλίμακα 0,05~1 mm, με πυκνότητα διαύλων έως εκατοντάδες ανά cm2.
• ΠλεονεκτήματαΗ θερμική αντίσταση είναι τόσο χαμηλή όσο 0,015°C/W, η αποδοτικότητα διάσπασης θερμότητας είναι 3 έως 5 φορές μεγαλύτερη από αυτή των παραδοσιακών σχεδίων.
• ΔιαδικασίαΦωτολιθογραφία, συγκόλληση, 3D εκτύπωση.
• Εφαρμογές: Τσιπάκια τεχνητής νοημοσύνης (GPU/TPU), συσκευές λέιζερ, μονάδες ισχύος SiC.

2. Ειδικά σχήματα / Ενσωματωμένες πλάκες ψύξης νερού

• Δομή: Σύμφωνες καμπυλωτές επιφάνειες, ολοκληρωμένη πολυτρύπα, διπλή λειτουργία ως δομικό στοιχείο και απορροφητή θερμότητας.
• Διαδικασία: Ζυθοποιία με τριβή (FSW), χύτευση με πεδίο, φρέσκιση CNC.
• ΠλεονεκτήματαΧωρίς σπείρωση, εξαιρετική αεροστεγνότητα, ελαφρύ βάρος.
• Εφαρμογές: Συσκευές μπαταριών ισχύος, θήκη κινητήρα, αεροδιαστημική αερομηχανική.

3. Ανθεκτικές στα ακραία περιβάλλοντα πλάκες ψύξης νερού Για στρατιωτική και ναυτική χρήση

• Χαρακτηριστικά: Αντίσταση σε υψηλές/χαμηλές θερμοκρασίες (-55°C~250°C), αντίσταση σε ψεκασμό αλατιού (1000h+), αντίσταση σε δονήσεις (5~500Hz/5Grms).
• Υλικά: κράμα τιτανίου, ανοξείδωτο χάλυβα, αντι-διάβρωση.
• Εφαρμογές: Ηλεκτρονικά πλοία, ραντάρ, μεταλλουργικό εξοπλισμό, συσκευές πολικής επιστημονικής έρευνας.

4. Νανορευστειακές / Δυοφάσιες πλάκες ψύξης με ρεύμα νερού ∆ιαχέτευση θερμότητας εξαιρετικά υψηλής απόδοσης

• Τεχνολογία: Ψυκτικό υγρό με νανόσωμα (Cu/Al2O3) ή υγρό εργασίας για αλλαγή φάσης (φθοριούχο άνθρακα).
• Απόδοση: Η θερμική αγωγιμότητα αυξήθηκε κατά 2-3 φορές, η ικανότητα διάσπασης θερμότητας διπλασιάστηκε.
• ΕφαρμογέςΗ μαγνητική τομογραφία, οι υπερυπολογιστές, τα λέιζερ υψηλής ισχύος.

5. Ευέλικτες / εξαιρετικά λεπτές πλάκες ψύξης νερού ∙ Για φορητές και ακριβείς ιατρικές συσκευές

• Δομή: Μικροδιαγωγές ροής ενσωματωμένες σε υφάσματα, από λεπτόμετρο μέταλλο (δυνατότητα < 1 mm).
• ΧαρακτηριστικάΔυνατό να λυγίσει, πολύ λεπτό, ήσυχο.
• Εφαρμογές: ακουστικά VR/AR, ιατρικά εμφυτεύματα, ευέλικτες οθόνες.

ΙΙΙ. Βασικές διαδικασίες παραγωγής (ειδικές διαδικασίες)

• Επεξεργασία με ζύμωση με τριβή (FSW): Χωρίς συγκόλληση, υψηλή αντοχή, εξαιρετική αεροστεγνότητα, κατάλληλη για μεγάλα μεγέθη και υψηλής πίεσης.
• Συναρμολόγηση υπό κενό: Ευέλικτα κανάλια ροής, χαμηλή θερμική αντίσταση, ιδανικά για μικροκανάλια και πολύπλοκες δομές.
• 3D εκτύπωση (SLM): Τοπολογικά βελτιστοποιημένα κανάλια ροής με 30% υψηλότερη απόδοση, που χρησιμοποιούνται για εξατομικευμένα αεροδιαστημικά εξαρτήματα.
• Σκίβινγκ / Έτσες: Πτερύγια υψηλής πυκνότητας για τη μέγιστη έκταση ανταλλαγής θερμότητας, που εφαρμόζονται σε ψυχρές πλάκες chip AI.

IV. Τυπικά σενάρια εφαρμογής (ειδικοί τομείς)

• Τεχνητή Νοημοσύνη & Υπερυπολογισμοί: Ψύξη άμεσης επαφής για συστάδες εκπαίδευσης GPU, καταστολή των θερμών σημείων και διασφάλιση λειτουργίας πλήρους συχνότητας.
• Οχήματα νέας ενέργειας: Ηλεκτρικές μονάδες 800V, μονάδες καρβιδίου πυριτίου, θερμική διαχείριση μπαταριών με φλας φόρτισης.
• Ιατρικός εξοπλισμός: ενισχυτές κλίσης μαγνητικής τομογραφίας, ανιχνευτές αξονικής τομογραφίας, με ακρίβεια ελέγχου θερμοκρασίας ± 0,5°C.
• Λάιζερ & Οπτοηλεκτρονική: Λέιζερ υψηλής ισχύος ινών/ημιαγωγών, σταθεροποιώντας το μήκος κύματος και την ισχύ εξόδου.
• Στρατιωτική & Αεροδιαστημική: ραντάρ, συστήματα καθοδήγησης πυραύλων, δορυφορικά φορτία, με αντοχή σε δονήσεις, αντοχή σε ακτινοβολία και ελαφρύ σχεδιασμό.
• Ειδική βιομηχανία: Μεταλλουργία, μετατροπείς αιολικής ενέργειας, μετατροπείς αποθήκευσης ενέργειας, ανθεκτικοί στην σκόνη και το λάδι.

V. Βασικές διαφορές από τις τυπικές πλάκες ψύξης με νερό

VI. Περίληψη
