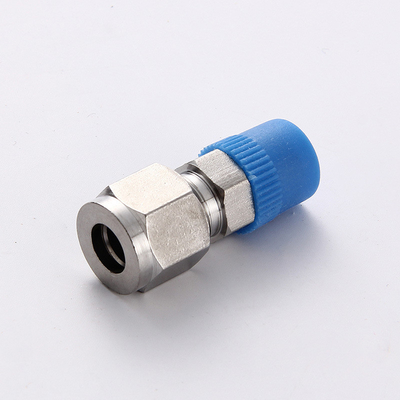

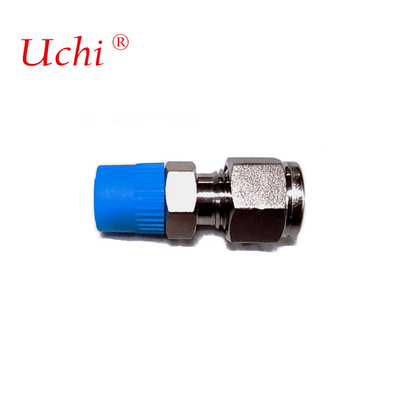

Πλάκες ψύξης νερού Σύνδεσμος υψηλής τάσης

Σύνδεσμος υψηλής τάσης, που χρησιμοποιείται για πλάκες ψύξης νερού

Περιγραφή

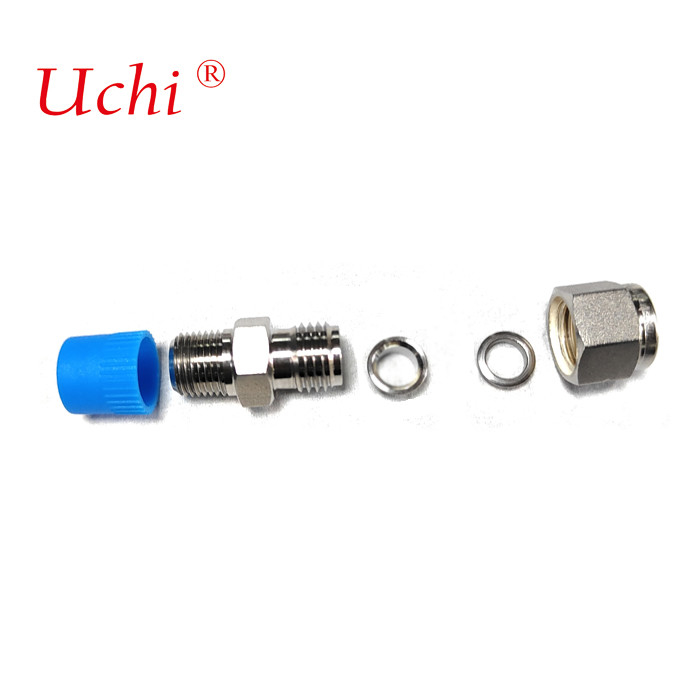

Η σύνδεση σωλήνων τύπου μανίκι αποτελείται από τρία μέρη: το σώμα της σύνδεσης, το μανίκι και το καρφί.Όταν το μανίκι της κάρτας και το μανίκι του καρκινού εισάγονται στο κοινό σώμα στο χάλυβα σωλήνα και το καρκινό είναι σφιχτό, η εξωτερική πλευρά του μπροστινού άκρου του μανδύα της κάρτας είναι σε επαφή με την κωνική επιφάνεια του σώματος της σύνδεσης και η εσωτερική λεπίδα μπήκε ομοιόμορφα στον αδιάβροχο ατσάλινο σωλήνα,σχηματίζουν αποτελεσματική σφραγίδαΕίναι εύκολο στην εγκατάσταση και έχει υψηλή αντοχή στην πίεση, καθιστώντας το ευρέως χρησιμοποιούμενο.

Απλεονέκτημα

Ο σύνδεσμος καρτών έχει τα χαρακτηριστικά της αξιόπιστης σύνδεσης, αντοχής σε υψηλή πίεση, αντοχής σε θερμοκρασία, καλής σφραγίδωσης και επαναληπτικότητας, εύκολης εγκατάστασης και συντήρησης,και ασφαλή και αξιόπιστη λειτουργία.

Αρχή λειτουργίας

Η αρχή λειτουργίας του αρθρώματος του μανίκου κάρτας είναι να τοποθετηθεί ο χάλυβα σωλήνας στο μανίκι κάρτας, να το κλειδώσει με το καρύδι μανίκης κάρτας, να αντισταθεί στο μανίκι κάρτας και να κόψει στο σωλήνα για να το σφραγίσει.Δεν απαιτεί συγκόλληση όταν συνδέεται με ατσάλινα σωλήνες, η οποία είναι ευεργετική για την πρόληψη πυρκαγιάς, την πρόληψη εκρήξεων και τις εργασίες σε μεγάλο υψόμετρο και μπορεί να εξαλείψει τα μειονεκτήματα που προκαλούνται από την απρόσεκτη συγκόλληση.είναι ένα σχετικά προηγμένο συστατικό σύνδεσης στον αγωγό αυτόματων συσκευών ελέγχου στον τομέα της διύλισης, χημικών, πετρελαίου, φυσικού αερίου, τροφίμων, φαρμακευτικών, οργάνων και άλλων συστημάτων.

Sταντάρ

Προδιαγραφές κατασκευής: GB3733.1 3765-83

Ονομαστική πίεση: 25MPa - 40MPa

Εφαρμόσιμη θερμοκρασία: ≤ 450°C

Εφαρμόσιμα μέσα: μη διαβρωτικά ή διαβρωτικά μέσα όπως πετρέλαιο, νερό, αέριο κ.λπ.

Κατασκευαστικό υλικό: 304 316 20#

Σωλήνες: σωλήνες από ατσάλι κανονικής ποιότητας με διάμετρο από 4 έως 42

Διάταξη σωλήνων κώνου: ZG, G, NPT κλπ.
