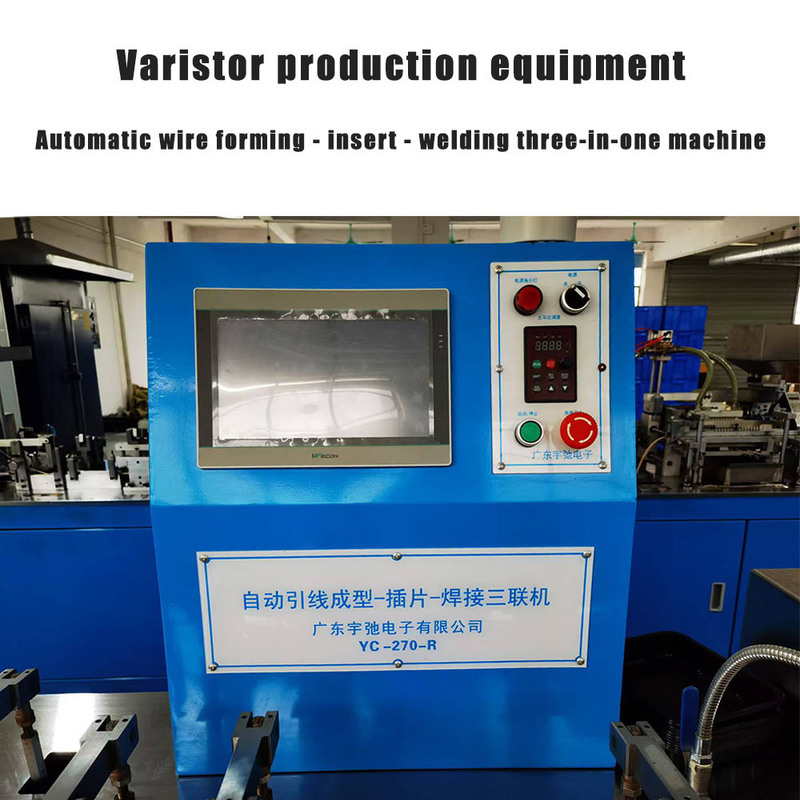

Η Αυτόματη Μηχανή Παραγωγής για Βαρίστορ διαθέτει ένα αυτόματο σύστημα τριών σε ένα για τη διαμόρφωση καλωδίων, την τοποθέτηση τσιπ και τη συγκόλληση
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Guangdong, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | SGS.UL |
| Αριθμό μοντέλου: | YC-270-R |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | όγκος |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | αυτόματη μηχανή παραγωγής βαρίστορ,σύστημα συγκόλλησης βαρίστορ τριών σε ένα,εξοπλισμός κατασκευής μεταλλικών οξειδίων βαρίστορ |
||
|---|---|---|---|
Περιγραφή προϊόντων

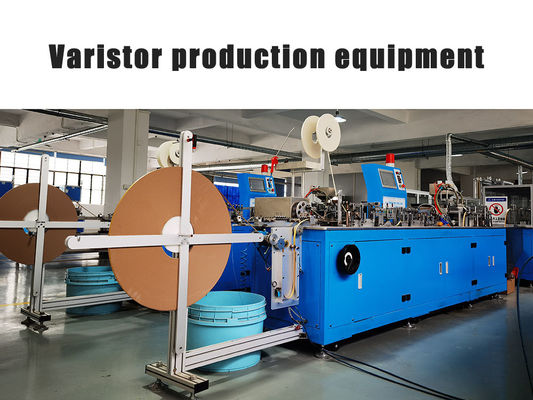

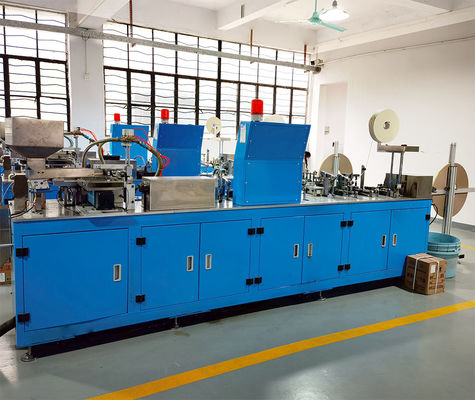

Αυτόματη Μηχανή Παραγωγής για Βαρίστορ
Διαθέτει ένα αυτόματο σύστημα τριών σε ένα για τη διαμόρφωση σύρματος, την εισαγωγή τσιπ και τη συγκόλληση.
Βασική Διαδικασία Λειτουργίας
- Τμήμα τροφοδοσίας σύρματος και τροφοδοσία με ιμάντα κινητήρα
- Ευθεία τροφοδοσία σύρματος
- Κοπή σε σχήμα U
- Διάτρηση
- Οδηγείται από τον τροχό αποτύπωσης του διαχωριστή σύρματος
- Ευθυγράμμιση σύρματος
- Επίπεδοποίηση του μακρύ βραχίονα
- Θέση πλωτού ποδιού 1
- Θέση πλωτού ποδιού 2
- Θέση παράλληλου ποδιού
- Διαμόρφωση χρυσού καλουπιού
- Τάνυση πριν την εισαγωγή τεμαχίων
- Οδηγείται από τον τροχό βελόνας του διαχωριστή σύρματος
- Αποθήκευση
- Εφαρμογή συγκολλητικού
- (Φύσημα και στέγνωμα) φυσικό στέγνωμα
- Εισαγωγή τεμαχίων
- Οδηγείται από τον τροχό βελόνας του διαχωριστή σύρματος
- Πρώτη ζώνη προθέρμανσης
- Δεύτερη ζώνη προθέρμανσης
- Συγκόλληση με εμβάπτιση
- Οδήγηση βήματος
- Φυσική ψύξη αποθήκευσης
- Αποθήκευση
- Οδήγηση βήματος
- Κοπή
- Πλαίσιο αποθήκευσης
Τεχνικές Παράμετροι και Απαιτήσεις
| Διαστάσεις Μηχανής | 10 μέτρα μήκος, περίπου 1.500 kg βάρος |
| Μοντέλο Μηχανής | YC-270-R |
| Βήμα Προϊόντος | 10mm |
| Διάφραγμα | 2.5mm 28 προϊόντα χάρτινης ταινίας μονής σειράς |
| Απόδοση Παραγωγής | 180-260τμχ/λεπτό (Βήμα10) |
| Μέγεθος Κεραμικού Πλακιδίου | Διάμετρος: 7D, Πάχος φύλλου: T≤3.5mm |
| Προδιαγραφή Σύρματος Μολύβδου | φ0.56mm |
| Χρήση Ενέργειας | AC380V, 50HZ; Πηγή αέρα: 5kg/cm; Συνολική ισχύς περίπου 16KW |
| Περίοδος Εγγύησης | Ένα έτος (εξαιρουμένων των ανθρωπίνων παραγόντων και των φυσικών καταστροφών) |
Πρόσθετες Τεχνικές Προδιαγραφές
- Καλούπι τροφοδοσίας σύρματος: καλούπι προδιαγραφής 0.56 (στον πίνακα συναρμολόγησης)
- Μέγιστο μήκος χάρτινης ταινίας για τροφοδοσία σύρματος: 35mm
- Πλάτος καλουπιού σε σχήμα U: F5mm (1 σετ εγκατεστημένο στη μηχανή)
- Μηχανισμός ευθυγράμμισης: Πέντε σετ ρουλεμάν σε σχήμα V (13 σε κάθε σετ)
- Μέγεθος χάρτινης ταινίας: Ταινία τριών σε ένα 14.5x0.85mmx1000m
- Η μηχανή είναι εξοπλισμένη με δύο σετ μηχανισμών διαμόρφωσης: πλωτά πόδια και παράλληλα πόδια
- Εφαρμογή ροής με διακόπτη ανίχνευσης ροής για την αποφυγή κενής συγκόλλησης

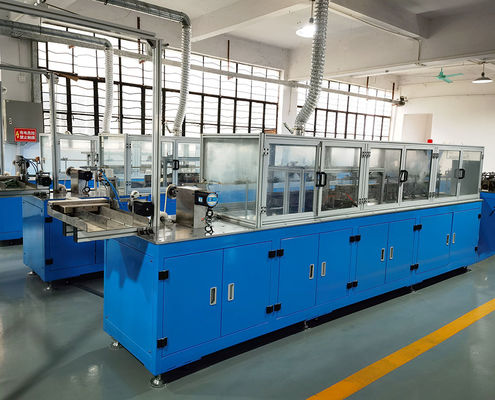

- Δεξαμενές προθέρμανσης: Δύο ομάδες (η καθεμία 896mm μήκος)
- Δεξαμενή συγκόλλησης με εμβάπτιση με τρεις μονάδες θέρμανσης

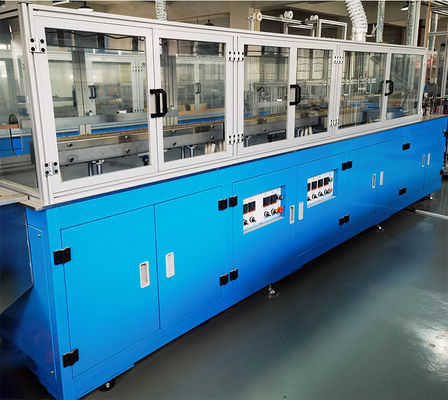

- Πλαίσιο μηχανής: Συγκολλημένες πλάκες με μπλε βαμμένο πάνελ
- Σχεδιασμός μείωσης θορύβου με ελικοειδή λοξότμητο γρανάζι και μετάδοση συγχρονισμένου ιμάντα
- Περιλαμβάνει όλα τα ευάλωτα μέρη, τα ανταλλακτικά και τα σχετικά σχέδια εξαρτημάτων
Σχηματική απεικόνιση εξοπλισμού
