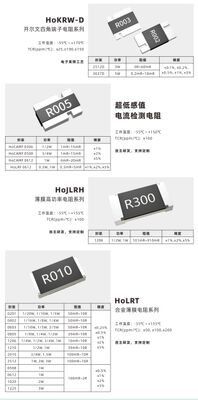

Αντίσταση από ενσωματωμένο κράμα αυτοκινητοβιομηχανικής κλάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | UCHI |
| Αριθμό μοντέλου: | UL.VDE, SGS, ΠΡΟΣΙΤΌΤΗΤΑ, CQC, CSA.ISO.ROHS, CUL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000 τεμ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Μαζικός/πυρομαχικά/εξέλικτρο |
| Χρόνος παράδοσης: | 5-7 ΗΜΕΡΕΣ |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ανώτατη ικανότητα: | 250pF | Στυλ τερματισμού: | Ακτινικός |
|---|---|---|---|
| ΔΕΠ: | 460V | Θερμοκρασία αποθήκευσης: | -40 ～+85 ℃ |
| Τιμή αντίστασης: | 5 ωμ | Χρόνος διακοπής: | <50ns> |
| Ανοχή: | ±5% έως ±20% | Τεχνολογία: | Φιλμ άνθρακα |
| Δείγμα χρόνου μολύβδου: | 1-2 ΗΜΕΡΕΣ | Ποσοστό γήρανσης: | ≤1% |
| Ρεύμα: | 3ka | Μοντέλο προϊόντος: | Βαρίστορ οξειδίου μετάλλου |
| Σώμα: | ZnO | Συντελεστής διαρροής: | ≤0.2 |
| Διαθέσιμα μέσα: | φύλλο δεδομένων, φωτογραφία | ||
| Επισημαίνω: | αντίσταση από κράμα αυτοκινήτου,ενθυλακωμένη αντίσταση κράματος,Resistor varistor de óxido metálico |
||
Περιγραφή προϊόντων
Αντίσταση από κράμα ενσωματωμένο για οχήματα
(επίσης γνωστός ως αντίσταση συναίσθησης ρεύματος / μετατόπισης από κράμα αυτοκινήτου.Η ενσωμάτωση αναφέρεται στη διαδικασία πλήρους κάλυψης και προστασίας του ανθεκτικού στοιχείου με υλικά υψηλής θερμικής αγωγιμότητας, όπως η αιποξίνη ή παρόμοια υλικά- Ναι.
Είναι βασικό συστατικό για την ανίχνευση ρεύματος στην ηλεκτρονική αυτοκινήτου καιπρέπει να έχει περάσει την πιστοποίηση AEC-Q200και να συμμορφωθούν μεIATF16949απαιτήσεις ελέγχου της εφοδιαστικής αλυσίδας.
Βασικός ορισμός και δομή
Υλικά: Το ανθεκτικό στοιχείο είναι συνήθως κατασκευασμένο από μαγγάνιο, νικρόμιο, σταθεράνιο ή άλλα κράματα (χαμηλός συντελεστής θερμοκρασίας, υψηλή σταθερότητα). Ενσωμάτωση: πλήρως ενσωματωμένη με εποξική ρητίνη υψηλής θερμικής αγωγιμότητας. Τερματικά: συχνά κράμα Ag-Pd για την ανθεκτικότητα στο θείο. Ορισμένα μοντέλα υψηλού επιπέδου υιοθετούν4 τερματικά (σύνδεση Kelvin)Για να βελτιωθεί η ακρίβεια της ανίχνευσης.
Διαδικασία: Επεξεργασία με ακρίβεια χαρτιού / φύλλου από κράμα → κοπή με λέιζερ → τυποποίηση ενσωμάτωσης → επικάλυψη τερματικών → 100% επιθεώρηση. Σε σύγκριση με τις αντίστοιχες μονάδες γυμνού κράματος, οι ενσωματωμένες συσκευές έχουν καλύτερη αντοχή στην υγρασία, αντοχή σε δονήσεις, αντοχή στη διάβρωση και συνέπεια συγκόλλησης.
Απαιτήσεις για τα οχήματα: Πρέπει να περάσει τις δοκιμές AEC-Q200 (περίοδος θερμοκρασίας, θερμικό σοκ, δονήσεις, υγρασία, αντοχή θερμότητας της συγκόλλησης κλπ.). Θερμοκρασία λειτουργίας: συνήθως-55°C ~ 170°C. Επίπεδο ευαισθησίας στην υγρασία:MSL 1. Συμμόρφωση με:RoHSκαι τα πρότυπα απαλλαγής από αλογόνες.
Βασικά ηλεκτρικά χαρακτηριστικά
表格
| Παράμετρος | Τυπικό εύρος | Σημασία |
|---|---|---|
| Αντίσταση | 0.1 mΩ ~ 100 mΩ | Επίπεδο εκατομμυρίων ωμ, κατάλληλο για ανίχνευση σάντ υψηλού ρεύματος |
| Δείκτης θερμοκρασίας (TCR) | ±10 ~ ±50 ppm/°C | Πολύ καλύτερος από τους αντίστοιχους πάχους; σταθερή ακρίβεια σε μεγάλη θερμοκρασία |
| Ανεκτικότητα | ±0,5% / ±1% | Βασική εγγύηση ακρίβειας για την ανίχνευση ρεύματος |
| Κατηγορία ισχύος | 1 W ~ 15 W (2512: ~ 3 ̇ 6 W; 5931: έως 15 W) | Καθορίζει το μέγιστο βιώσιμο ρεύμα |
| Παρασιτική επαγωγικότητα | < 5 nH | Μειώνει τις παρεμβολές σε εφαρμογές υψηλής συχνότητας / γρήγορης φόρτισης |
Τυπικές εφαρμογές
- Οχήματα νέας ενέργειας:Η ανίχνευση ρεύματος για BMS (σύστημα διαχείρισης μπαταρίας), OBC (επιβατικό φορτιστή), μετατροπείς DC/DC, ελεγκτές κινητήρα.
- Παραδοσιακά οχήματα:ECU του κινητήρα, ABS/ESP, τροφοδοσία φωτισμού, έλεγχο μετάδοσης.
- Εξοπλισμός φόρτισης:Ανίχνευση ισχύος σε σταθμούς φόρτισης / στοίβες.
Βασικές μάρκες και μοντέλα
- Διεθνές:Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- Οικιακό:Η Fenghua AMG/AMS, η Huade MSU/MSHL, η HoYao HoCG2512.
Ηλεκτρονικό εξαρτήμα: Vishay WSL Automotive-Grade Alloy Resistor
Κατευθυντήριες γραμμές επιλογής
- Υπολογισμός ισχύος με χρήσηP = I2Rκαι να εφαρμόσει≥ 30% μείωση της τιμής(υποχρεωτικό σε περιβάλλον υψηλής θερμοκρασίας).
- Προτιμώ4 τερματικά (Κέλβιν)δομή για υψηλής ακρίβειας ανίχνευση μΩ.
- Για υψηλές απαιτήσεις κατά του θείου/αντι-δονήσεων, επιβεβαιώστε τη διαδικασία επικάλυψης (π.χ. ALD Al2O3) και το τελικό υλικό.
- Πρέπει να λάβειΈκθεση δοκιμής AEC-Q200καιΠιστοποίηση IATF16949.
Διαφορά από τους αντίστοιχους τυποποιημένου κράματος
Οι αντίστοιχοι από τυποποιημένα κράματα είναι συνήθως γυμνοί ή ημι-ενκεφαλωμένοι, με αδύναμη αντοχή στην υγρασία, αντίσταση στο θείο και αντοχή σε μηχανικές συγκρούσεις. Χαρακτηριστικό των ενσωματωμένων προϊόντων αυτοκινήτουΠλήρης ενσωμάτωση + πλήρης αυτοκινητοβιομηχανική ικανότητα + πλήρης ιχνηλασιμότητα της αλυσίδας εφοδιασμού, με σημαντικά υψηλότερη μακροπρόθεσμη αξιοπιστία. Αυτοί...δεν μπορεί να αντικατασταθείσε κυκλώματα που σχετίζονται με την ασφάλεια του οχήματος.

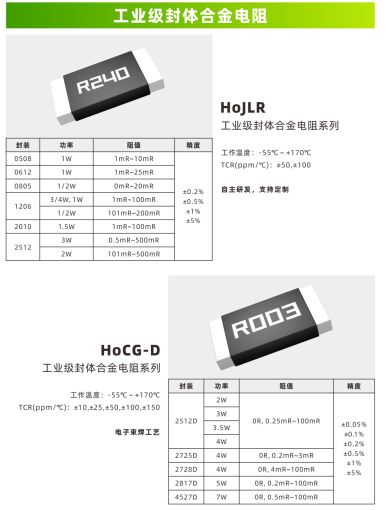

Αντίσταση από βιομηχανικό είδος σε ενσωματωμένο κράμα
Συστηματική επισκόπηση των ενσωματωμένων αντίστασεων από κράματα βιομηχανικής κλάσης (πλήρως ενσωματωμένες αντίστασεις για την ανίχνευση ρεύματος από επωξικό οξύ για βιομηχανική αυτοματοποίηση, τροφοδοσίες, αποθήκευση ενέργειας, μετατροπείς κλπ.),συμμόρφωση με τα βιομηχανικά πρότυπα αξιοπιστίας, διαφορετικά από τα αυτοκίνητα προϊόντα που απαιτούν υποχρεωτικό AEC-Q200).
1Βασικός ορισμός και δομή
Υλικά & Κατασκευή: Αντίσταση: μαγγανίνη, constantan, φύλλο / φύλλο από κράμα νιχρώμ (χαμηλή TCR, υψηλή σταθερότητα). Πλήρως ενσωματωμένο με εποξείδιο υψηλής θερμικής αγωγιμότητας για την απομόνωση σκόνης, υγρασίας και χημικής διάβρωσης. Τερματικά: συνήθως κασσίτερο / Ag-Pd για την αντιασφαιρική απόδοση. δομή τεσσάρων τερματικών (Κέλβιν) για υψηλής ακρίβειας ανίχνευση μΩ.
Διαδικασία: Έλιγμα με ακρίβεια → κοπή με λέιζερ → ενσωμάτωση με ελοξείδιο → επικάλυψη τερματικών → 100% ηλεκτρική και αξιοπιστία. Η ενσωματωμένη δομή παρέχει καλύτερη αντοχή σε δονήσεις, αντοχή σε υγρασία και συνέπεια συγκόλλησης από το γυμνό κράμα.
Βιομηχανικές απαιτήσεις: Θερμοκρασία λειτουργίας:
- Κανονισμός:-40°C ~ 125°C
- Τύποι υψηλής θερμοκρασίας:-55°C ~ 170°C
Επίπεδο ευαισθησίας στην υγρασία: MSL 1.Συμμόρφωση με το RoHS / απαλλαγμένο από αλογένια.Δοκιμές αξιοπιστίας σύμφωνα με την JESD47, IEC 60068 (κυκλικές θερμοκρασίες, θερμικός σοκ, δονήσεις, υγρασία, αντίσταση θερμότητας της συγκόλλησης).Σύστημα ποιότητας: κυρίως ISO9001; οι υψηλής ποιότητας γραμμές υποστηρίζουν επίσης το IATF16949.Το AEC-Q200 είναιμη υποχρεωτικό(μπορεί να προσαρμοστεί κατόπιν αιτήματος).
2Βασικά ηλεκτρικά χαρακτηριστικά (τυπικά)
表格
| Παράμετρος | Τυπικό εύρος | Σημασία για Βιομηχανική Χρήση |
|---|---|---|
| Αντίσταση | 0.1 mΩ ~ 100 mΩ (κυρίως σε επίπεδο εκατομμυρίων Ω) | Με υψηλό ρεύμα, χαμηλή πτώση τάσης και χαμηλή απώλεια |
| ΔΕΠ | ±10 ~ ±50 ppm/°C | Σταθερή ακρίβεια ανίχνευσης σε ευρεία θερμοκρασία, καλύτερη από την πυκνή ταινία |
| Ανεκτικότητα | ±0,5% / ±1% (γραμμή ακρίβειας: ±0,1%) | Για έλεγχο κλειστού κυκλώματος σε τροφοδοσίες ηλεκτρικής ενέργειας |
| Κατηγορία ισχύος | 1 W ~ 15 W (2512: ~ 3 ̇ 6 W; 5931: έως 15 W) | Καθορίζει το μέγιστο ρεύμα με βάση το πακέτο και την ψύξη |
| Παρασιτική επαγωγικότητα | < 5 nH | Μειώνει τις παρεμβολές σε SMPS υψηλής συχνότητας και μετατροπείς |
| Καθορισμένη θερμοκρασία | 125°C (πρότυπο) / 155°C / 170°C (τύπος ισχύος) | Αντιστέκεται σε υψηλές εσωτερικές θερμοκρασίες σε ντουλάπια ελέγχου / μονάδες ισχύος |
3Τυπικές εφαρμογές
- Βιομηχανική δύναμη:Ανίχνευση ρεύματος και προστασία από υπερτάσεις για UPS, διακόπτες τροφοδοσίας, μετατροπείς, μονάδες DC/DC.
- Αυτοματοποίηση και οδήγηση:Σέρβο, PLC, ρομποτικά ελεγκτικά.
- Νέα Ενέργεια & Αποθήκευση Ενέργειας:Συστήματα αποθήκευσης ενέργειας, φωτοβολταϊκοί μετατροπείς, μονάδες σταθμών φόρτισης.
- Εξοπλισμός τηλεπικοινωνιών:Ηλεκτρικές πηγές σταθμού βάσης, πηγές ηλεκτρικής ενέργειας διακομιστή κέντρου δεδομένων.
4Κύρια εμπορικά σήματα και μοντέλα
- Διεθνές:Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
- Οικιακό:Φενγκχουά ΑΜΓ/ΑΜΣ, HoYao HoCG2512, FOSAN FMH, Huade MSU.
5Βασικά βήματα επιλογής
- Υπολογισμός ονομαστικού ρεύματος με χρήσηΕφαρμόστεεκτίμηση ισχύος: ≤ 70% (υποστηρίζεται ≤ 50% σε υψηλές θερμοκρασίες).
- Ακριβότητα και TCR:
- Πλήρη κυκλική ροή: ±0,5% / ±10~25 ppm/°C
- Γενικός κύκλος προστασίας: ±1% / ±50 ppm/°C
- Συσκευή και τοποθέτηση:2512 / 3920 / 5931 είναι κοινά στη βιομηχανία.Εφεδρικές θερμικές πλάκες στο PCB.4 τερματικά προτιμάται για ανίχνευση υψηλής ακρίβειας κάτω από 1 mΩ.
- Περιβάλλον:Για υγρά / παράκτια / περιβαλλοντικά περιβάλλοντα που περιέχουν θείο, επιλέξτε τερματικά αντιθείου + πλήρη ενσωμάτωση.Για εξοπλισμό υψηλών δονήσεων, επιβεβαιώστε την αντίσταση δονήσεων και τη μέθοδο τοποθέτησης.
6Βιομηχανικός αντί αυτοκινητοβιομηχανικός αντίσταση από ενσωματωμένο κράμα
表格
| Διάσταση | Βιομηχανική ποιότητα | Κατηγορία αυτοκινήτων (AEC-Q200) |
|---|---|---|
| Πρότυπα & Πιστοποίηση | JESD47, IEC 60068; AEC-Q200 μη υποχρεωτική | Πρέπει να περάσει την AEC-Q200· IATF16949 υποχρεωτικό |
| Περιοχή θερμοκρασίας | Τυπικό: -40°C~125°C; High-end: -55°C~170°C | Παγκόσμιο: -55°C~170°C για το χώρο κινητήρα / μπαταρία |
| Δοκιμασία αξιοπιστίας | Λιγότερος αριθμός κύκλων και επίπεδα άγχους | Πολύ αυστηρότερα: κύκλοι θερμοκρασίας, θερμικός σοκ, υγρασία, δονήσεις |
| Κόστος και χρόνος εκτέλεσης | Πληροφορίες για την εκτέλεση των εργασιών | Ανώτερο κόστος, αυστηρός έλεγχος της εφοδιαστικής αλυσίδας, μεγαλύτερος χρόνος παράδοσης |
| Εφαρμογή | Βιομηχανική αυτοματοποίηση, ενέργεια, αποθήκευση ενέργειας | Συστήματα BMS NEV, OBC, ελεγκτές κινητήρα και άλλα κυκλώματα που σχετίζονται με την ασφάλεια του οχήματος |
7. Θέματα αγορών και επαλήθευσης
- Αποκτήστε πλήρες δελτίο δεδομένων + εκθέσεις δοκιμών αξιοπιστίας (δεδομένα κύκλου θερμοκρασίας, υγρασίας, θερμικής αντοχής συγκόλλησης).
- Επιβεβαιώστε τη συμμόρφωση RoHS, χωρίς αλογόνες.
- Η καμπύλη μείωσης ισχύος πρέπει να αντιστοιχεί στις πραγματικές θερμικές συνθήκες των PCB για να αποφευχθεί μακροχρόνια αποτυχία υπερθέρμανσης.
