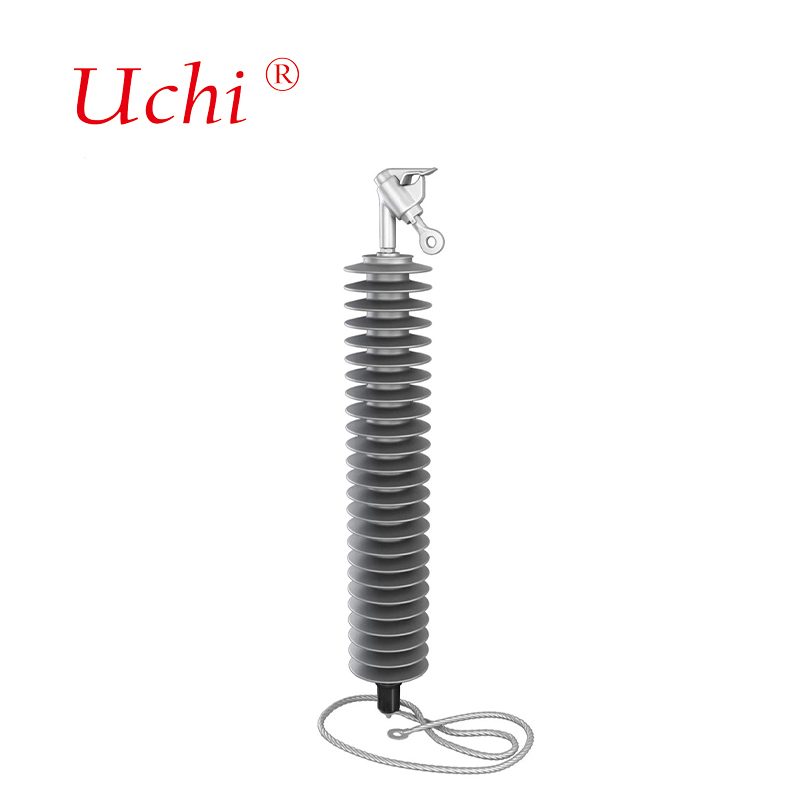

Μεταλλικοί Αλεξικέραυνοι Γραμμών Ηλεκτρικής Ενέργειας Μέσης και Υψηλής Τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Guangdong, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | SGS.UL |
| Αριθμό μοντέλου: | YH10W-216/562 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Ογκος |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Αλεξικέραυνοι γραμμών ηλεκτρικής ενέργειας μέσης τάσης,Μεταλλικά οξείδια μεταβλητών αντιστάσεων υψηλής τάσης,Αλεξικέραυνοι υπερτάσεων γραμμών ηλεκτρικής ενέργειας |
||
|---|---|---|---|
Περιγραφή προϊόντων
Συγκρατήρες οξειδίου μετάλλου για ηλεκτρικές γραμμές μεσαίας τάσης και υψηλής τάσης
Το Power Line Lightning Arrester μας προσφέρει στους εμπόρους μια υψηλής ποιότητας, αξιόπιστη και οικονομικά αποδοτική λύση για την προστασία της ηλεκτρικής υποδομής από τις κεραυνοβολίες.Με την πενταετή εγγύηση μας, εύκολη εγκατάσταση, και ανώτερο σχεδιασμό, ο αστραπιαγωγός μας μπορεί να παρέχει σταθερή προστασία για χρόνια.
Συγκρατητής κεραυνών για ηλεκτρικές γραμμές τύπου MV και HV
● Τύπος: MV και HV
● Εφαρμογή: Συγκρατητής κεραυνών για ηλεκτρικές γραμμές τύπου MV και HV
● ΥΛΟΓΙΚΟ: Σώμα από πολυμερές
● Χρώμα: Γκρίζο
● Δίσκοι/μπλοκ MOV υψηλής ποιότητας
● 100% δοκιμές ρουτίνας
● Έκθεση δοκιμών KEMA, CEPRI, XIHARI και πιστοποίηση ποιότητας ISO 9001
● Συμμόρφωση με τα πρότυπα GB, IEC, IEEE και άλλα πρότυπα
Η εγκατάσταση των ηλεκτροπαραγωγικών ηλεκτροπαραγωγών σε συνιστώμενες θέσεις κατά μήκος της γραμμής, σύμφωνα με την προσομοίωση της γραμμής μας, εξασφαλίζει βελτιωμένη προστασία από υπερτάσεις.Επιλογή των βέλτιστων δέκτες κεραυνών, ιδίως όσον αφορά την ποσότητα και τις τοποθεσίες εγκατάστασης, βελτιώνει σημαντικά την αξιοπιστία του συνολικού συστήματος γραμμών και την ποιότητα της ενέργειας που παρέχει
Χρήσιμες εφαρμογές
• Βελτίωση των επιδόσεων προστασίας από κεραυνές
• Μείωση των διακοπών που προκαλούνται από κακή γείωση και υψηλή δραστηριότητα κεραυνών
• Μείωση των ποσοστών διακοπής των διπλών κυκλωμάτων / προστασία των υπό κατασκευή γραμμών διανομής
• Παροχή ελέγχου της υπερβολικής πίεσης - βελτιστοποίηση της δομής και χαμηλότερες διαχωρίσεις
• Βελτίωση της ασφάλειας - προλαμβάνει τραυματισμούς και ζημιές στον εξοπλισμό
• Για την αναβάθμιση των γραμμών και την συμπίεση - μειωμένα επίπεδα μόνωσης
• Για ζωντανή εργασία στην γραμμή - προσωρινά μείωση της ελάχιστης απόστασης προσέγγισης
• Να επιτευχθούν χαμηλότερα κόστη εγκατάστασης και απώλειες στο σύστημα γραμμών (αποσύνδεση)
Δύο διαφορετικά σχέδια ηλεκτρικού δικτύου ηλεκτροπαραγωγής είναι διαθέσιμα
1Μη διαχωρισμένη γραμμική δέσμευση (NGLA)
Ανάλογα με τον σχεδιασμό του πύργου και τη διάταξη των μονωτών και των γραμμών, οι μηχανισμοί μπορούν να χρησιμοποιηθούν για την απόκτηση από τα συστήματα που σχεδιάζονται για την κατασκευή του πύργου.Οι συσσωρευτές αυτές μπορούν είτε να τοποθετηθούν απευθείας στους μονωτές είτε στον πύργο.Οι NGLA περιορίζουν τις υπερτάσεις σε τιμές κάτω από την τάση αντοχής του μονωτή.
Πλεονεκτήματα της NGLA
• Η πιο ευέλικτη λύση (εγκατάσταση στον αγωγό, στον πύργο, στον μονωτή κλπ.)
• Ένα αποσυνδετήρα είναι εγκατεστημένο σε σειρά που αποσυνδέει τον συσσωρευτή σε περίπτωση θερμικής υπερφόρτωσης
Αυτό εξασφαλίζει τη συνέχιση της λειτουργίας της εναέριας γραμμής μέχρι να προγραμματιστεί η αντικατάσταση
• Προσφέρουν πολύ υψηλό επίπεδο προστασίας από κεραυνό και υπερτάσεις διακόπτη χάρη στην υψηλή ικανότητα απορρόφησης ενέργειας
• Σχεδιασμένο και δοκιμασμένο σύμφωνα με το τελευταίο πρότυπο IEC 60099-4
2Εξωτερικά διαχωρισμένη γραμμή (EGLA)
Οι συσσωρευτές υπερτάσεων γραμμής Uchi Electric EGLA έχουν ένα εξωτερικό κενό σπινθήρων τοποθετημένο σε σειρά που απομονώνει γαλβανικά το ενεργό μέρος του συσσωρευτή υπερτάσεων γραμμής από την τάση γραμμής υπό κανονικές συνθήκες.
Σε περίπτωση κεραυνού, το κενό σπίθα αναβοσβήνει και ο συσσωρευτής περιορίζει το ρεύμα σφάλματος εδάφους από αρκετά kA σε λίγα άμπερα,και σβήνει το τόξο εντός 10 ms, έτσι ώστε να μην απαιτείται λειτουργία διακόπτη στις δύο άκρες της γραμμής, δηλ. χωρίς λειτουργία επανακλείδωσης.
Πλεονεκτήματα της EGLA
• Δεν υπάρχει ρεύμα διαρροής, δεδομένου ότι το κενό σειράς αποσυνδέει το τμήμα του συσσωρευτή του EGLA - μπλοκ μεταλλικών οξειδίων βαριστόρων (MOV) - από την τάση του συστήματος υπό κανονικές συνθήκες λειτουργίας
• Απαιτείται χαμηλότερη ονομαστική τάση του συσσωρευτή
• Δεν απαιτείται αποσυνδέτης και καλώδιο γης
• Suitable for multiple-circuit towers with short clearances - the highly compact design of the EGLA and the absence of a ground lead allow installation and lightning protection even on towers with very small cross-arm clearances
• Καλύτερα κατάλληλο για εγκατάσταση σε πραγματικό χρόνο
• Διατίθενται επίσης πλήρεις λύσεις EGLA με μονωτικά πολυμερών
| Τύπος | Διορισμένη τάση | MCOV(KV) | Μέγιστη ισχύς ισχύος 8/20 ρεύμα ρεύματος (kV) |
Κρίππειτζ Απόσταση (mm) |
Καθαρή καμάρα Απόσταση (mm) |
||
| 5.0kA | 10kA | 20kA | |||||
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| Τύπος | Διάταξη της τάσης | MCOV(kV) | Μέγιστη ισχύς ισχύος 8/20 ρεύμα ρεύματος (kV) |
Επαναλαμβανόμενη μεταφορά φορτίου αντέχει Qrs Γ |
||
| Κλάση σταθμού | ||||||
| Σφοδρή παροχή ρεύματος kV |
Ένταλμα κεραυνού kV |
Εναλλακτική ώθηση kV |
||||
| μέγιστη τιμή ≤ | ≥ | |||||
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| ΥH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| ΥH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| ΥH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| ΥH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| ΥΧ10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| ΥH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
