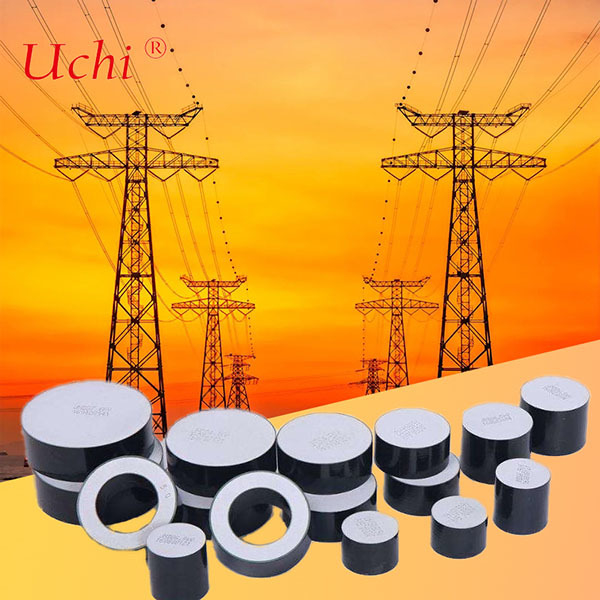

Μπλοκ μεταλλικών οξειδίων ψευδαργύρου για απαγωγείς υπερτάσεων, Χρήση για συνεχές ρεύμα (DC) και υψηλές κλίσεις
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Guangdong, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | SGS.UL |
| Αριθμό μοντέλου: | D42*H20mm |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Ογκος |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Μπλοκ μεταλλικών οξειδίων ψευδαργύρου,Μπλοκ βαρστορ για απαγωγείς υπερτάσεων,Βαρστορ συνεχούς ρεύματος (DC) υψηλής κλίσης |
||
|---|---|---|---|
Περιγραφή προϊόντων
Οξείδιο του ψευδαργύρου μεταλλικών βαριστορικών μπλοκ για συρρικνωτές συρρίκνωσης, που χρησιμοποιούνται για συνεχές ρεύμα και υψηλές κλίσεις
Το Varistor του οξειδίου του ψευδαργύρου είναι μη γραμμικές συσκευές που εξαρτώνται από την τάση και έχουν ηλεκτρικά χαρακτηριστικά παρόμοια με τις διόδους Zener.Αποτελείται κυρίως από ZNO με μικρές προσθήκες άλλων οξειδίων μετάλλων όπως ο βισμούθος, Κοβάλτιο, Μαγνήσιο και άλλα. The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the deviceΩς εκ τούτου, τα MOV χρησιμοποιούνται συνήθως για την καταστολή των κεραυνών και άλλων μεταβατικών υψηλής ενέργειας που βρίσκονται σε βιομηχανικές εφαρμογές ή γραμμές AC.Τα MOV χρησιμοποιούνται σε κυκλώματα συνεχούς ρεύματος, όπως τροφοδοσίες χαμηλής τάσης και εφαρμογές αυτοκινήτωνΗ διαδικασία κατασκευής τους επιτρέπει πολλούς διαφορετικούς παράγοντες σχήματος με τον ακτινοβολημένο μολυβώδη δίσκο να είναι ο πιο κοινός.
Η δομή του σώματος του βαριστορίου οξειδίου του ψευδαργύρου αποτελείται από μια μήτρα από αγωγούς κόκκους ZNO χωρισμένους από όρια κόκκων που παρέχουν χαρακτηριστικά ημιαγωγών σύνδεσης PN.Αυτά τα όρια είναι υπεύθυνα για το μπλοκάρισμα της αγωγιμότητας σε χαμηλές τάσεις και είναι η πηγή της μη γραμμικής ηλεκτρικής αγωγιμότητας σε υψηλότερες τάσεις.
Μια ελκυστική ιδιότητα του MOV είναι ότι τα ηλεκτρικά χαρακτηριστικά σχετίζονται με το μεγαλύτερο μέρος της συσκευής.Κάθε σπόρος ZnO της κεραμικής ενεργεί σαν να έχει μια σύνδεση ημιαγωγών στο όριο του σπόρου.
Τα βαριστόρια κατασκευάζονται με το σχηματισμό και τη συγκόλληση σκόνης με βάση το οξείδιο του ψευδαργύρου σε κεραμικά μέρη.
Τα όρια των κόκκων ZnO μπορούν να παρατηρηθούν με σαφήνεια.ο βαριστόρας μπορεί να θεωρηθεί ως συσκευή "πολλαπλών διασταυρώσεων" που αποτελείται από πολλές σειρές και παράλληλες συνδέσεις των ορίων των κόκκωνΗ συμπεριφορά της συσκευής μπορεί να αναλυθεί σε σχέση με τις λεπτομέρειες της κεραμικής μικροδομής.
Πληροφορίες για το προϊόν:
Τύπος: βαριστόρας D42*H20mm
Υλικό: Βαρίστορα οξειδίου του μετάλλου
Αίτηση για την κατάταξη της σύλληψης DH (πρότυπο IEC)
| Προδιαγραφές | Διάμετρος | Δάχος | Η τάση αναφοράς συνεχούς ρεύματος (U1mA) | Μέγιστη αναλογία υπολειμματικής τάσης (8/20us) | Δυνατότητα αντίστασης ρεύματος. | Συνιστώμενη ονομαστική τάση | Μέγιστη ικανότητα απορρόφησης ενέργειας | |
| 4/10us | 2 ms | |||||||
| χμ | χμ | kV | σε 10kA | kA | Α | kV | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
Αίτηση για κατάταξη συλλήψεων SL (πρότυπο IEC)
| Προδιαγραφές | Διάμετρος | Δάχος | Η τάση αναφοράς συνεχούς ρεύματος (U1mA) | Μέγιστη αναλογία υπολειμματικής τάσης (8/20us) | Δυνατότητα αντίστασης ρεύματος. | Συνιστώμενη ονομαστική τάση | Μέγιστη ικανότητα απορρόφησης ενέργειας | |
| 4/10us | 2 ms | |||||||
| χμ | χμ | kV | σε 10kA | kA | Α | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Αίτηση για ταξινόμηση συλλήψεων SM (πρότυπο IEC)
| Προδιαγραφές | Διάμετρος | Δάχος | Η τάση αναφοράς συνεχούς ρεύματος (U1mA) | Μέγιστη αναλογία υπολειμματικής τάσης (8/20us) | Δυνατότητα αντίστασης ρεύματος. | Συνιστώμενη ονομαστική τάση | Μέγιστη ικανότητα απορρόφησης ενέργειας | |
| 4/10us | 2 ms | |||||||
| χμ | χμ | kV | σε 10kA | kA | Α | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
