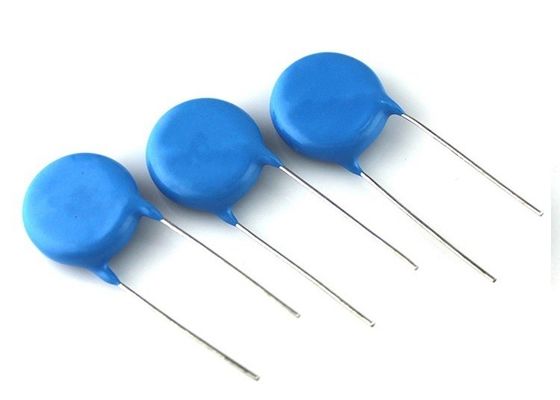

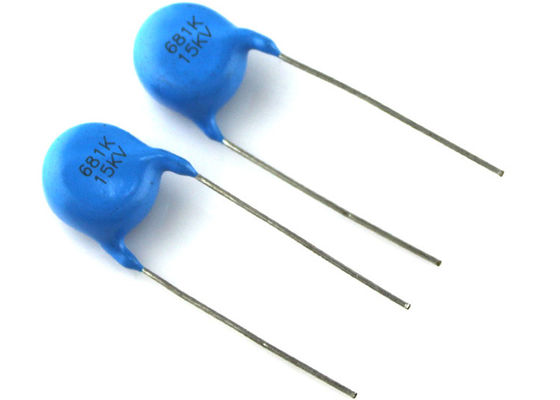

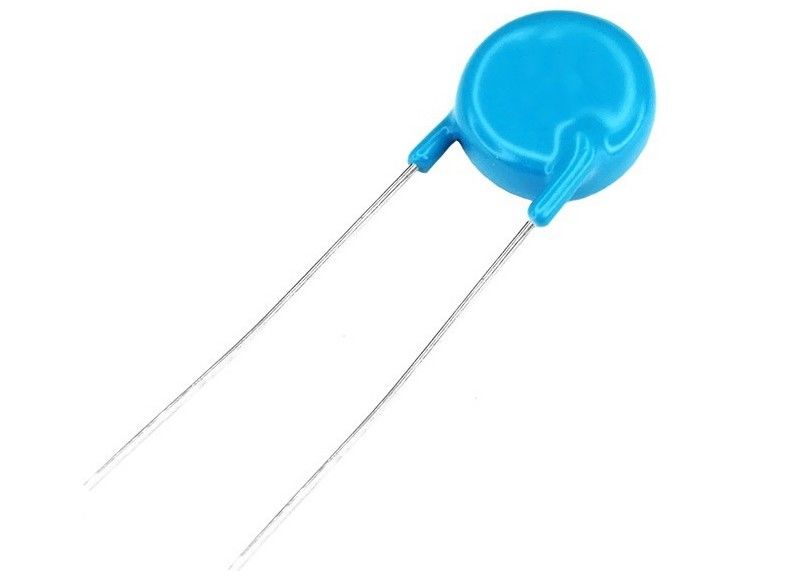

680pF 15000 Volt κεραμικός πυκνωτής δίσκου

Murata DHR4E4C681K2BB ισοδύναμος γενικός σκοπός υψηλής τάσης κεραμικοί δίσκοι πυκνότεροι 680pF 15000Volts 10%

■ ΕπικοινωνίαΧαρακτηριστικά

1Μικρό μέγεθος.
2Εξαιρετική ανθεκτικότητα στη θερμότητα, στην υγρασία και υψηλή
Δυνατότητα διηλεκτρικής τάσης.
3. Επιχρισμένο με επιβραδυντική επωξική ρητίνη.

4.20 kV ονομαστική τάση διαθέσιμη κατόπιν αιτήματος
• Μικρές απώλειες
• Υψηλή χωρητικότητα σε μικρά μεγέθη
• Υψηλή σταθερότητα
• Ραδιακά καλώδια
• Κεραμικός ενιαίο στρώμα πυκνωτής

■ ΕπικοινωνίαΕφαρμογές

1Δυοπλάσια και τριπλάσια τηλεοράσεις σε χρώμα
2Υψηλής τάσης συνεχείς πηγές ενέργειας (PPC, ακτινογραφία)
συσκευές, καθαριστικά αέρα, λέιζερ κλπ.)
3. Συντηρητής συντονισμού στο κύκλωμα εστίασης για προβολή

• τηλεοράσεις και οθόνες • SMPS • συνεχής και παλμική υψηλής τάσης • εξοπλισμός ακτίνων Χ

Σχεδιασμός

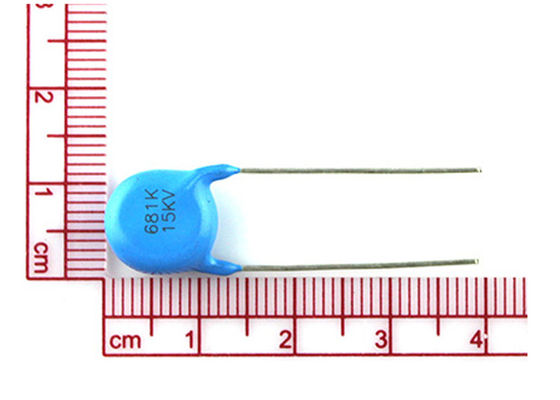

Οι πυκνωτές αποτελούνται από ένα κεραμικό δίσκο των οποίων και οι δύο πλευρές είναι ασημένια.Οι πυκνωτές μπορούν να τροφοδοτούνται με ευθεία καλώδια με απόσταση μεταξύ τους 0.375" (9,5 mm), 0,500" (12,7 mm) ή 0,750" (19,2 mm).

■ ΕπικοινωνίαΠαράδειγμα

■ ΕπικοινωνίαΚαπετάνιε, Τσαρ.

Εφαρμογές κατά σειρά

• DE1: Προϊόντα πιστοποιημένα σύμφωνα με πρότυπα ασφάλειας
• DE2: Προϊόντα πιστοποιημένα σύμφωνα με πρότυπα ασφάλειας
• DE6: Προϊόντα πιστοποιημένα σύμφωνα με πρότυπα ασφάλειας, Αυτοκινητοβιομηχανία
• DEA: Προϊόντα γενικής χρήσης
• DEB: Προϊόντα γενικής χρήσης
• DEC: Προϊόντα γενικής χρήσης
• DEF: Μετατροπέας οπίσθιου φωτισμού LCD
• DEH: Προϊόντα γενικής χρήσης
• DEJ: Συμμόρφωση με τους ιαπωνικούς νόμους ασφάλειας
• DES: Προϊόντα γενικής χρήσης

Χαρακτηριστικά κατά σειρά

• DE1: IEC60384-14 Τάξη X1/Y1
• DE2: IEC60384-14 Τάξη X1/Y2
• DE6: IEC60384-14 κατηγορία X1/Y2 για αυτοκίνητα
• DEA: Τύπος υψηλής θερμοκρασίας με εγγυημένη χαμηλή απώλεια (τύπος χαμηλής παραγωγής θερμότητας για αντιστάθμιση θερμοκρασίας)
• DEB: Τύπος μολύβδου υψηλής διηλεκτρικής σταθεράς
• DEC: ονομαστική τάση DC6.3kV
• DEF: Για τον πυκνωτή βαλαστίου του μετατροπέα οπίσθιου φωτισμού LCD
• DEH: Υψηλής θερμοκρασίας εγγύηση τύπου χαμηλών απωλειών
• DEJ: Βάσει του νόμου για την ασφάλεια ηλεκτρικών συσκευών και υλικών της Ιαπωνίας
• ΔΕΣ: Τύπος υψηλής θερμοκρασίας με εγγυημένη χαμηλή απώλεια (χαμηλή παραγωγή θερμότητας)

Η σειρά DE της Murata προσφέρει κεραμικούς πυκνωτές υψηλής τάσης και πιστοποιημένους με πρότυπα ασφάλειας.Επενδύσεις ηλεκτρικής ενέργειας, κυκλώματα παλμών υψηλής συχνότητας, κυκλώματα οριζόντιου συντονισμού και κυκλώματα αποσύνδεσης για τροφοδοσίες ρεύματος.

Η Murata κυκλοφόρησε έναν κεραμικό πυκνωτή τύπου επιφάνειας IEC 60384-14 * 1Y1 * 2 που έχει πιστοποιηθεί ως ασφαλής για πηγές ηλεκτρικής ενέργειας χαμηλού προφίλ.Αυτοί οι πυκνωτές είναι ιδανικοί για όλες τις πηγές ρεύματος εναλλαγής AC-DC όπου αναζητείται χαμηλό προφίλ για συμπαγές εξοπλισμό AV, φωτισμός LED ή εξοπλισμός 1U*3 που τοποθετείται σε ράφι.

■ ΕπικοινωνίαΠροσοχή (Αξιολόγηση)

Όταν οι πυκνωτές συνεχούς ρεύματος πρόκειται να χρησιμοποιηθούν σε κυκλώματα εναλλασσόμενου ή κυματιζόμενου ρεύματος, φροντίστε να διατηρήσετε την τιμή Vp-p της εφαρμοζόμενης τάσης ή το Vo-p που περιέχει παρακμή συνεχούς ρεύματος εντός του εύρους της ονομαστικής τάσης.Όταν η τάση εφαρμόζεται στο κύκλωμα, η έναρξη ή η διακοπή μπορεί να παράγει ακανόνιστη τάση για μια περίοδο διέλευσης λόγω συντονισμού ή διακόπτη.Βεβαιωθείτε ότι χρησιμοποιείτε έναν πυκνωτή με μια ονομαστική περιοχή τάσης που περιλαμβάνει αυτές τις ακανόνιστες τάσεις

2.Θερμοκρασία λειτουργίας και αυτοπαραγόμενη θερμότητα

Η θερμοκρασία της επιφάνειας ενός πυκνωτή πρέπει να είναι χαμηλότερη από το ανώτατο όριο της ονομαστικής περιοχής θερμοκρασίας λειτουργίας του.Όταν ο πυκνωτής χρησιμοποιείται σε ρεύμα υψηλής συχνότητας, παλμικό ρεύμα ή παρόμοιο ρεύμα, μπορεί να παράγει θερμότητα λόγω της διηλεκτρικής απώλειας.Το φορτίο της εφαρμοζόμενης τάσης πρέπει να είναι τέτοιο ώστε η θερμότητα που παράγεται από τον πυκνωτή να είναι εντός των 10°C σε θερμοκρασία ατμόσφαιρας 25°CΚατά τη μέτρηση, χρησιμοποιείται ένα θερμοσύνδεσμο μικρής θερμικής χωρητικότητας-K των ø0,1 mm υπό συνθήκες όπου ο πυκνωτής δεν επηρεάζεται από την ακτινοβολία θερμότητας από άλλα συστατικά ή τις περιβαλλοντικές διακυμάνσεις.Η υπερβολική θερμότητα μπορεί να οδηγήσει σε επιδείνωση των χαρακτηριστικών και της αξιοπιστίας του πυκνωτή. (Ποτέ μην επιχειρήσετε να πραγματοποιήσετε τη μέτρηση με τον ανεμιστήρα ψύξης σε λειτουργία. Διαφορετικά δεν μπορεί να εξασφαλιστεί ακριβής μέτρηση.)

Η μη τήρηση των παραπάνω προειδοποιήσεων μπορεί να οδηγήσει, στη χειρότερη περίπτωση, σε βραχυκύκλωμα και να προκαλέσει καπνισμό ή μερική διασπορά κατά τη χρήση του προϊόντος.
