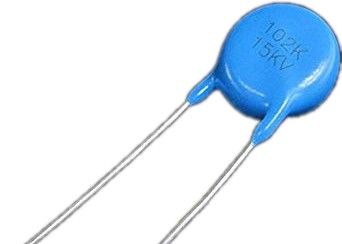

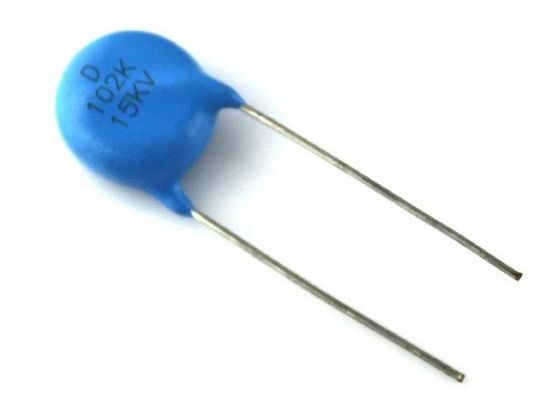

Κεραμικός Δίσκος Πυκνωτής Murata Electronics
Λεπτομέρειες:
| Μάρκα: | UCHI |
| Αριθμό μοντέλου: | CT81-15KV-D19-F12.5-102K |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100PCS |
|---|---|
| Τιμή: | 0.35~0.5 USD/Pieces |
| Συσκευασία λεπτομέρειες: | Χύμα |
| Χρόνος παράδοσης: | Αποθέματα για τη μικρή ποσότητα |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 1000,000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Κατηγορία Προϊόντος: | Κεραμικοί πυκνωτές δίσκων | Χωρητικότητα: | 1000 PF |
|---|---|---|---|
| Συνεχές ρεύμα εκτίμησης τάσης: | 15KV ΣΥΝΕΧΈΣ ΡΕΎΜΑ | Ανοχή: | 10% |
| Διάμετρος: | 18 χιλιοστά | Διαχωρισμός μολύβδου: | 12,5 χιλιοστά |
| Θερμοκρασία λειτουργίας: | -25~+85C | Στυλ τερματισμού: | Ακτινικός |
| Ικανότητα - nF: | 1nF | Χωρητικότητα - uF: | 0.001uF |
| Βάρος μονάδας: | γραμμάριο 6 | Συντελεστής θερμοκρασίας: | +/- 1000 PPM / C |
| Επισημαίνω: | δίσκος κεραμικός πυκνωτής,πυκνωτές φιλμ υψηλής τάσης,πυκνωτές κεραμικών δίσκων υψηλής τάσης |
||
Περιγραφή προϊόντων
Murata Electronics DHR4E4C102K2FB Cross High Voltage Ceramic Disc Capacitors 1000pF +/-10% DC15k volt
Περίπου N4700 κεραμικό
Το Y5T είναι μια καλύτερη απόδοση της Γενικής Κεραμικής Κατηγορίας II. Η διακύμανση της θερμοκρασίας της χωρητικότητας είναι εντός
+22/-33% από -25°C έως +85°C. Ο συντελεστής διάχυσης είναι μικρότερος από 1%, αντίσταση μόνωσης μεγαλύτερη από 100000MΩ.
Κεραμικές διηλεκτρικές ιδιότητες
| ΟΧΙ. |
Κεραμικός |
Εύρος θερμοκρασίας λειτουργίας (℃) |
Μόνωση |
Διάλυση |
Θερμοκρασία |
| 1 |
Υ5Τ |
-25/+85 | 100000 | 0,2% | +/-28% |
Διάσταση & Στυλ Μολύβδου
◆ Τυπικές αξιολογήσεις:
Ανθεκτική τάση ≥ 1,5 φορές της ονομαστικής τάσης (σε λάδι)
| Οχι. | Αριθμός ανταλλακτικού |
Κεραμικός |
Βαθμολογήθηκε |
Χωρητικότητα | Διαστάσεις (mm) | ||||
| ντο | TOL. | ρε | Τ | φά | ρε | ||||
| 1 | CT81-15KV-D19-F12,5-102K | Υ5Τ | 15KVDC | 1000 | ±10% | 18.5 | 7.5 | 12.5 | 0,8 |
◆ Χαρακτηριστικά
＊Χαμηλός συντελεστής διάχυσης 1% στο 1 KHZ
＊Υψηλή συχνότητα ≥100KHZ
＊Υψηλό ρεύμα ≥15mA
＊Υψηλή τάση ≥45KVDC
＊Υψηλή αντίσταση μόνωσης ≥100000MΩ
＊Μεγάλη διάρκεια ζωής ≥10 χρόνια
＊Χαμηλές απώλειες, υψηλή σταθερότητα
＊Υψηλή χωρητικότητα σε μικρά μεγέθη
＊Ακτινωτές απαγωγές
＊Κεραμικός πυκνωτής μονής στρώσης
＊Τάση εξαιρετικής αντοχής στη θερμότητα, την υγρασία και την υψηλή διηλεκτρική αντοχή.
＊Επικάλυψη με επιβραδυντική φλόγα εποξειδική ρητίνη.
◆Εφαρμογές
＊Τροφοδοτικά υψηλής τάσης.
＊λέιζερ αερίου, γεννήτρια παλμών υψηλής τάσης
＊Ακτινογραφικός εξοπλισμός
＊Έξυπνο δίκτυο
*Βιομηχανικός
*Στρατιωτικός
＊Λαμπτήρας Xenon HID, Φώτα Xenon HID, Λαμπτήρες Xenon HID, Λαμπτήρες HID, Μετασχηματιστές τάσης (VT), Μετασχηματιστής (PT) Δυναμικού, Μετασχηματιστές υψηλής τάσης, Μετασχηματιστές τάσης εξωτερικού χώρου, Μετατροπέας τάσης μετατροπέα ισχύος, Μετασχηματιστής σταθερής τάσης, Μετασχηματιστής τάσης, Μετασχηματιστής τάσης, Μετασχηματιστής τάσης, Μετατροπέας ισχύος Μετασχηματιστής Inverter,
＊Εγχρωμα διπλα και τριπλερ τηλεορασης
＊Τροφοδοτικά συνεχούς ρεύματος υψηλής τάσης (PPC, συσκευές ακτίνων Χ, φίλτρο αέρα, λέιζερ κ.λπ.)
＊Συντονισμός πυκνωτή σε κύκλωμα εστίασης για προβολή
ΠΡΟΦΥΛΑΞΕΙΣ
(1) Κατά τη μεταφορά και αποθήκευση
• Μην μεταφέρετε ή αποθηκεύετε σε μέρη όπου ο πυκνωτής θα εκτεθεί σε υψηλή θερμοκρασία ή υψηλή υγρασία.
• Μην εκθέτετε σε δηλητηριώδη αέρια όπως H2SO4, HCL ή HNO3.
• Αποφύγετε την υπερβολική πρόσκρουση, όπως αυτή που προκαλείται από πτώση.
(2) Κατά τη λειτουργία
• Αποφύγετε την επαφή με ηλεκτρολύτες όπως η εφίδρωση. Μην αγγίζετε με γυμνά χέρια.
• Αποφύγετε την υπερβολική πρόσκρουση, όπως αυτή που προκαλείται από πτώση.
• Μην εφαρμόζετε συγκόλληση στους ακροδέκτες των καρφιών.
• Μην επανακατεργάζετε τους ακροδέκτες.
(3) Χρήση
• Όταν ο πυκνωτής χρησιμοποιείται για παλμούς υψηλής ταχύτητας, όπως με λέιζερ, βεβαιωθείτε ότι
Η τάση (από αιχμή σε ηλικία τάσης) είναι εντός των ονομαστικών προδιαγραφών του πυκνωτή.
•Βεβαιωθείτε ότι ο πυκνωτής δεν εκτίθεται σε ακτινοβολούμενη θερμότητα από θαλάμους ή μετασχηματιστές.
