ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το EC4304 είναι ένας μετατροπέας συνεχούς λειτουργίας επαγωγικής πτώσης τάσης υψηλής απόδοσης που οδηγεί N-channel MOSFET και έχει σχεδιαστεί για την οδήγηση μίας ή πολλαπλών σειριακών συνδεδεμένων LED από μια πηγή τάσης υψηλότερη από την τάση των LED. Λειτουργεί από τάση τροφοδοσίας μεταξύ 7V και 40V και παρέχει εξωτερικά ρυθμιζόμενο ρεύμα εξόδου έως 1A, το οποίο εξαρτάται από την τάση τροφοδοσίας και τα εξωτερικά εξαρτήματα. Αυτό το EC4304 περιλαμβάνει τον διακόπτη εξόδου και το κύκλωμα ανίχνευσης ρεύματος εξόδου υψηλής πλευράς, το οποίο χρησιμοποιεί έναν εξωτερικό αντιστάτη για τη ρύθμιση του ρεύματος εξόδου. Η ακίδα ADJ θα δεχτεί είτε τάση DC είτε κυματομορφή PWM. Αυτό θα παρέχει είτε συνεχή είτε πύλη ελεγχόμενο ρεύμα εξόδου ανάλογα με τη συχνότητα ελέγχου. Τα εξαρτήματα φίλτρου PWM περιέχουν ρύθμιση χρόνου ανόδου soft-start. Ο χρόνος soft-start μπορεί να αυξηθεί χρησιμοποιώντας έναν εξωτερικό πυκνωτή από την ακίδα ADJ προς τη γείωση. Η εφαρμογή 0.2V ή χαμηλότερης τάσης στην ακίδα ADJ απενεργοποιεί την έξοδο και μεταφέρει τη συσκευή σε κατάσταση αναμονής χαμηλού ρεύματος.  Λειτουργεί από τάση τροφοδοσίας 7V έως 40V  Εσωτερικός διακόπτης NDMOS 40V  Ρεύμα εξόδου 1A  Έλεγχος On/Off και φωτεινότητας με ένα πιν χρησιμοποιώντας τάση DC ή PWM  EC4304 έως 95% απόδοση  Τυπική ακρίβεια ρεύματος LED +/-5%  Προστασία από χαμηλή τάση εισόδου  SOT23-5L,DFN 3x3 8L,SOT89-5L Συσκευασία  Συμβατό με RoHS και χωρίς αλογόνα Εφαρμογές  Φωτισμός LED αυτοκινήτων  Φωτισμός LED υψηλής ισχύος  Φωτισμός ένδειξης και έκτακτης ανάγκης  Αρχιτεκτονικός φωτισμός  Φωτισμός βιομηχανικού χαμηλής τάσης  Φωτισμός LED πινακίδων και διακοσμητικός

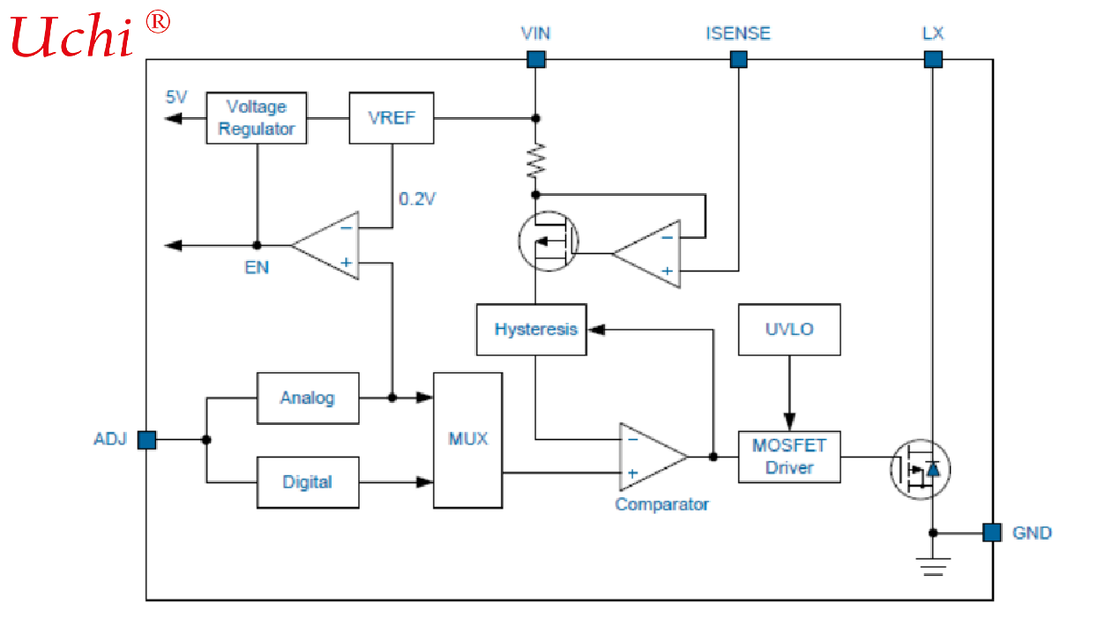

Λειτουργική Περιγραφή Το EC4304 είναι ένας απλός, υψηλής απόδοσης, επαγωγικός μετατροπέας πτώσης τάσης συνεχούς λειτουργίας. Η συσκευή λειτουργεί με εύρος τάσης εισόδου από 7V έως 40V και παρέχει ρεύμα εξόδου 1A. Ένας αντιστάτης ανίχνευσης ρεύματος υψηλής πλευράς καθορίζει το ρεύμα εξόδου και μια ειδική είσοδος PWM dimming επιτρέπει την παλμική μείωση φωτεινότητας LED σε ένα ευρύ φάσμα επιπέδων φωτεινότητας. Ένα σύστημα ανίχνευσης ρεύματος υψηλής πλευράς και ένα ενσωματωμένο κύκλωμα ρύθμισης ρεύματος ελαχιστοποιούν τον αριθμό των απαιτούμενων εξωτερικών εξαρτημάτων, παρέχοντας ταυτόχρονα ρεύμα LED με ακρίβεια +5%, χρησιμοποιώντας έναν αντιστάτη ανίχνευσης 1%. Ρύθμιση Ρεύματος Εξόδου Η συσκευή περιέχει ένα φίλτρο χαμηλής διέλευσης μεταξύ της ακίδας ADJ και του συγκριτή κατωφλίου και έναν εσωτερικό αντιστάτη περιορισμού ρεύματος μεταξύ της ADJ και της εσωτερικής τάσης αναφοράς. Αυτό επιτρέπει στην ακίδα ADJ να οδηγείται υπερβολικά με σήματα DC ή παλμικά για να αλλάξει το κατώφλι μεταγωγής VSENSE και να ρυθμίσει το ρεύμα εξόδου. Λεπτομέρειες για τις διάφορες λειτουργίες ρύθμισης του ρεύματος εξόδου δίνονται στην ενότητα εφαρμογών μέσω: Η τιμή του ρεύματος εξόδου είναι 1A στα 0.1Ω (0.5A στα 0.2Ω) και αυτό είναι ένα υπολογισμένο ρεύμα εξόδου όταν ο ακροδέκτης ADJ είναι 1.25V σε ακινησία. Λειτουργία Απενεργοποίησης Η λήψη της ακίδας ADJ σε τάση κάτω από 0.2V για περισσότερο από περίπου 100μs θα απενεργοποιήσει την έξοδο, και το ρεύμα τροφοδοσίας θα πέσει σε ένα χαμηλό επίπεδο αναμονής 20μA ονομαστικά. Soft-Start Η συσκευή έχει ενσωματωμένη δράση soft-start λόγω της καθυστέρησης μέσω του φίλτρου PWM. Ένας εξωτερικός πυκνωτής από την ακίδα ADJ προς τη γείωση θα παρέχει πρόσθετη καθυστέρηση soft-start, αυξάνοντας τον χρόνο που απαιτείται για να φτάσει η τάση σε αυτήν την ακίδα στο κατώφλι ενεργοποίησης και επιβραδύνοντας τον ρυθμό ανόδου της τάσης ελέγχου στην είσοδο του συγκριτή. Χωρίς εξωτερικό πυκνωτή, ο χρόνος που απαιτείται για να φτάσει η έξοδος στο 90% της τελικής της τιμής είναι περίπου 500μs. Η προσθήκη χωρητικότητας αυξάνει αυτήν την καθυστέρηση κατά περίπου 0.5ms/ nF. Εγγενής προστασία LED ανοιχτού κυκλώματος Εάν η σύνδεση με τα LED είναι ανοιχτού κυκλώματος, το πηνίο απομονώνεται από την ακίδα LX του τσιπ, οπότε το τσιπ δεν θα υποστεί ζημιά. Σε αντίθεση με πολλούς μετατροπείς boost, όπου η αντίστροφη ηλεκτρεγερτική δύναμη μπορεί να προκαλέσει ζημιά στον εσωτερικό διακόπτη, αναγκάζοντας την αποχέτευση πάνω από την τάση διάσπασής της.
