SMD Varistor με υψηλή τάση αντίστροφης κορυφής για αποτελεσματική SDRAM DDR5 16Gb A-Die
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | SGS.MA.CTI.CQC |
| Αριθμό μοντέλου: | DDR5 16Gb A-Die SDRAM |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10000 ΤΕΜ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Μαζικός/ταινία |
| Χρόνος παράδοσης: | 5-7 μέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 5000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά παραγωγής: | SMD Varistor | Μέγιστο ρεύμα: | Ποικίλει (π.χ. έως πολλά αμπέρ) |
|---|---|---|---|
| Τεχνολογία: | Μεταλλικό οξείδιο | Ενεργειακή απορρόφηση: | Συνήθως 0,1J έως 10J |
| Εφαρμογές: | Προστασία από υπερτάσεις σε ηλεκτρονικά κυκλώματα | Συνεχές ρεύμα εκτίμησης τάσης: | 385V |
| Καλό όνομα: | SMD Varistor 10D471K 470V 10% | Ενεργειακή αντίσταση: | Ένα 0.02J Β 0.05J |
| Αντίσταση μόνωσης: | Τυπικά >100 MΩ | Τερματικό: | Ειδική βάση SMT |
| Θερμοκρασία αποθήκευσης: | -55 +125 | Η τάση του βαριστόρου AC: | 175-385V |
| Η τάση του VARISTOR: | 470V+/-10% | ||
| Επισημαίνω: | SMD Varistor για DDR5 SDRAM,Varistor υψηλής τάσης αντίστροφης κορυφής,SMD Varistor με συμβατότητα A-Die |
||
Περιγραφή προϊόντων

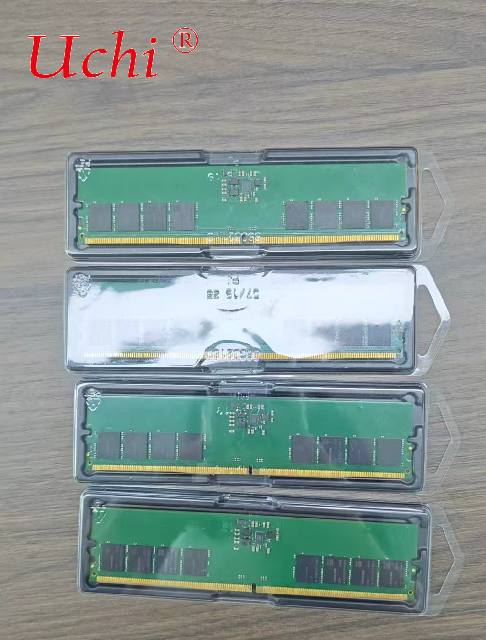

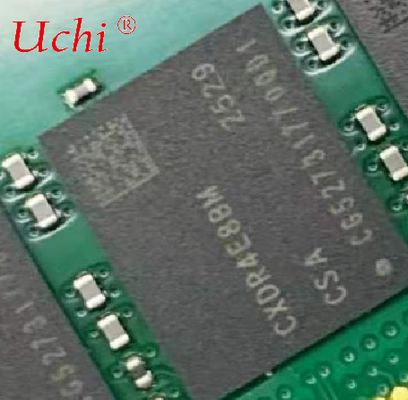

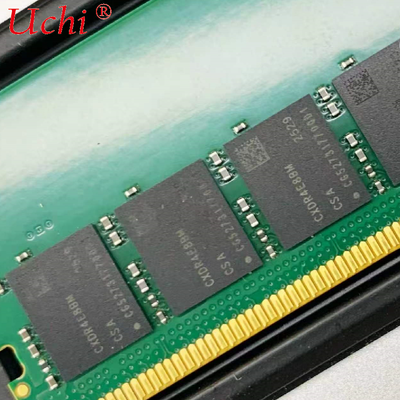

DDR5 16Gb A-Die SDRAM
1.1 Βασικά Χαρακτηριστικά
• Συμβατό με πρότυπο JEDEC;
• Τροφοδοσία: VDD/VDDQ = 1.1V (1.067V (-3%) έως 1.166V (+6%));
• Τροφοδοσία: VPP = 1.8V (1.746V (-3%) έως 1.908V (+6%));
• Τυπική συσκευασία JEDEC: 82-ball FBGA για x4/x8, 102-ball FBGA για x16;
• Διαμόρφωση Συστοιχίας:
• 32 τράπεζες (8 ομάδες τραπεζών, 4 τράπεζες ανά ομάδα τράπεζας) για x4/x8;
• 16 τράπεζες (4 ομάδες τραπεζών, 4 τράπεζες ανά ομάδα τράπεζας) για x16;
• Αρχιτεκτονική προανάκτησης 16n-bit;
• Υποστηρίζονται Μήκος Έκρηξης (BL): BL16, BC8 OTF, BL32(Προαιρετικό), BL32 OTF(Προαιρετικό); • Προγραμματιζόμενη Καθυστέρηση CAS (CL);
• Προγραμματιζόμενη Καθυστέρηση Εγγραφής CAS (CWL);
Ενσωματωμένη Τερματισμός (ODT) μέσω ρύθμισης Μητρώου Λειτουργίας: RTT_PARK, RTT_WR, RTT_NOM_WR, RTT_NOM_RD, DQS_RTT_PARK
Ανανέωση Ίδιας Τράπεζας και Ανανέωση Όλων των Τραπεζών για Λειτουργία Κανονικής Ανανέωσης και Λειτουργία Ανανέωσης Λεπτής Κοκκομετρίας; • Λειτουργία ανανέωσης λεπτής κοκκομετρίας 2x (0°C ≤ TCase ≤ 85°C), 4x (85°C ≤ TCase ≤ 95°C) για μικρότερο tRFC;
• Αμφίδρομο Διαφορικό Σήμα Δεδομένων (Data-Strobe);
• Διεπαφή POD (Pseudo Open Drain) για είσοδο/έξοδο δεδομένων, είσοδο εντολών και διευθύνσεων;
• Υποστηρίζεται Λειτουργία Δοκιμής Συνδεσιμότητας (TEN);
• Εσωτερικό VREF για εισόδους δεδομένων, εισόδους εντολών/διευθύνσεων και επιλογή τσιπ;
• Αντιστροφή Εντολών/Διευθύνσεων (CAI);
• Υποστηρίζεται Λειτουργία 1N/2N για Εντολές;
• Υποστηρίζεται Εξισορροπητής Αντίδρασης Καθυστέρησης (DFE) 4-tap;
• Υποστηρίζονται Δοκιμή Βρόχου (Loopback) και Δοκιμή Ρυθμού Σφαλμάτων Bit (Bit Error Rate Test);
• Υποστηρίζεται hPPR/sPPR. Υποστηρίζεται sPPR Do/undo/Lock;
• Λειτουργίες Εκπαίδευσης:
• Εκπαίδευση VrefDQ / VrefCA / VrefCS
• Λειτουργία Εκπαίδευσης Ανάγνωσης
• Λειτουργία Εκπαίδευσης CA
• Λειτουργία Εκπαίδευσης CS
• Εκπαίδευση VREFDQ ανά Pin
• Λειτουργία Εκπαίδευσης Επίπεδου Εγγραφής (Write Leveling)
• Ρυθμιστής Κύκλου Λειτουργίας (DCA) για Ανάγνωση - Γενικός
• Ρυθμιστής Κύκλου Λειτουργίας (DCA) ανά Pin για Ανάγνωση - Ανά Pin (DQ) • Διευθυνσιοδότηση ανά DRAM (PDA);
• Μέγιστη Λειτουργία Εξοικονόμησης Ενέργειας (MPSM);
• Εντολή Πολλαπλών Χρήσεων (MPC);
• Ασύγχρονη επαναφορά για εκκίνηση;
Θερμοκρασία λειτουργίας περιβλήματος: 0°C ≤ TCase ≤ 95°C;
• Υποστήριξη λειτουργίας αυτόματης ανανέωσης και αυτο-ανανέωσης;
• Μέση Περίοδος Ανανέωσης:
• 3.9 μs/32ms, 8K κύκλοι σε 0°C ≤ TCase ≤ 85°C; • 1.95 μs/16ms, 8K κύκλοι σε 85°C < TCase ≤ 95°C;
Προγραμματιζόμενα προσκείμενα και επιλόγια ανάγνωσης/εγγραφής;
• Υποστηρίζεται Κώδικας Κυκλικής Πλεονασμού (CRC) για Ακεραιότητα Δεδομένων Ανάγνωσης/Εγγραφής; • Ενσωματωμένο ECC;
• Διαφάνεια ECC και Εκκαθάριση Σφαλμάτων (Error Scrub);
• MBIST / mPPR;
• Η Λειτουργία Gear Down δεν υποστηρίζεται;
• Λειτουργία Δοκιμής Οδηγού Εξόδου Συσκευασίας;
• Η Μερική Αυτο-Ανανέωση Συστοιχίας (PASR) δεν υποστηρίζεται;
• Συμβατό με RoHS
Σημείωση:
Η περιγραφόμενη λειτουργικότητα και οι προδιαγραφές χρονισμού που περιλαμβάνονται σε αυτό το φύλλο δεδομένων αφορούν τη λειτουργία με ενεργοποιημένη τη λειτουργία DLL (κανονική λειτουργία), εκτός εάν δηλώνεται διαφορετικά.
Προδιαγραφές Συσκευασίας DDR5 SDRAM
Αυτό το κεφάλαιο θα παρουσιάσει κυρίως τη διάσταση της συσκευασίας και την κατανομή των ακροδεκτών σε διαμορφώσεις x4/x8/x16 που μπορεί να βοηθήσουν στην αντιστοίχιση της συσκευής σας.
Διάσταση Συσκευασίας DDR5 SDRAM στη Σελίδα 7
• Κατανομή Ακροδεκτών DDR5 SDRAM x8 Χρησιμοποιώντας MO-210-AN – 82-ball στη Σελίδα 8 • Περιγραφή Διάταξης Ακροδεκτών στη Σελίδα 9
