37mm OD Standard Gearbox BLDC Πλανητικός κινητήρας 8 πόλων
Λεπτομέρειες:
| Τόπος καταγωγής: | Ντονγκουάν Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | Completed |
| Αριθμό μοντέλου: | 37JB10K/B3630 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 κομμάτια |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τύπος |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 5000 τεμάχια |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός Πολωνών: | 8 | Πεδίο λειτουργίας: | 9V~16V/9C~24V |
|---|---|---|---|
| Κατηγοριοποιημένο ρεύμα mA: | 820/410 | Πεδίο εφαρμογής: | Έπιπλα/ιατρική/βιομηχανία |
| Πιστοποιητικό: | 3C | No-load ταχύτητα r/min: | 4680 |
| ρεύμα χωρίς φορτίο mA: | 270/140 | Ονομαστική ταχύτητα r/min: | 3500 |
| Εκτιμημένη δύναμη W: | 3.2 | Αριθμός φάσης: | 3 |
| Επισημαίνω: | 37 mm OD πλανητικός κινητήρας,8 πόλοι πλανητικός κινητήρας ταχυτήτων,8 στρογγυλοκινητήρας |
||
Περιγραφή προϊόντων
Επιτρεπόμενο εύρος φορτίου: 1,0 N.m.
Τεχνικά δεδομένα μηχανοκίνητων κινητήρων χωρίς βούρτσα
| Τύπος | Αριθμός από στύλους |
Αριθμός της φάσης |
Λειτουργία Πεδίο |
Αξιολογημένη τάση ΔΕΔ |
Χωρίς φορτίο ταχύτητα r/min |
Χωρίς φορτίο ρεύμα mA |
Αξιολογημένη ροπή g.cm |
Αξιολογημένη ταχύτητα r/min |
Αξιολογημένη ρεύμα mA |
Αξιολογημένη Δύναμη W |
|||||||||||||
| Β3630-1247 | 8 | 3 | 9V ~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| Β3630-2447 | 8 | 3 | 9V ~ 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Τεχνικά δεδομένα κινητήρα μηχανοκίνητης ταχύτητας χωρίς βούρτσα
1.Β3630-1247 BLDC κινητήρας
| Ποσοστό μείωσης | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Αριθμός σιδηροδρομικών μηχανών | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

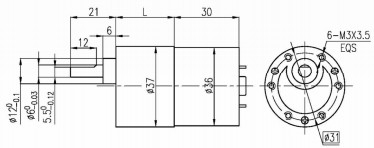

| Διάρκεια ((L) | μμ | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Ταχύτητα χωρίς φορτίο | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Κατηγορία ταχύτητας | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Ονομαστική ροπή | Ε.μ. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Μέγιστο επιτρεπόμενο φορτίο σε σύντομο χρόνο | Ε.μ. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 BLDC κινητήρας
| Ποσοστό μείωσης | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Αριθμός σιδηροδρομικών μηχανών | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Διάρκεια ((L) | μμ | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Ταχύτητα χωρίς φορτίο | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Κατηγορία ταχύτητας | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Ονομαστική ροπή | Ε.μ. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Μέγιστο επιτρεπόμενο φορτίο σε σύντομο χρόνο | Ε.μ. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Διάγραμμα καλωδίου
PIN 1# (μπλε) Ελέγχος πέδησης
PIN 2# (Πορτοκαλί) Ρυθμισμός ταχύτητας PWM: Εισάγετε ένα σήμα PWM 20~30kHz και ρυθμίζετε την ταχύτητα του κινητήρα ρυθμίζοντας τον κύκλο εργασίας.
PIN 3# (Μαύρο) Αρνητικός πόλος τροφοδοσίας
PIN 4# (Λευκό) Προχωρητική και οπισθοδρομική περιστροφή: Κεφαλίδα αναστολής είναι CCW, βραχυκύκλωμα προς το έδαφος είναι CW.
PIN 5# (πράσινο) Επιστροφή n=60 * F/P, όπου F είναι η συχνότητα επιστροφής και P είναι 4 ζεύγη ζευγών πόλων κινητήρα.
PIN 6# (κόκκινο) θετικός πόλος τροφοδοσίας
μήκος γραμμής σύνδεσης 200 mm
PIN 3 # Ρυθμισμός ταχύτητας PWM, είσοδος σήματος PWM 20~30kHz και ρύθμιση της ταχύτητας του κινητήρα με ρύθμιση του κύκλου λειτουργίας.
PIN 4#Προηγούμενη και αντίστροφη περιστροφή, ανασταλμένη περιστροφή είναι CW, και βραχυκύκλωμα σε γήπεδο περιστροφής είναι CCW.
PIN 5#Αρνητικός πόλος τροφοδοσίας
