ΠΤΚ MZ21-332 ΤΕΡΜΙΣΤΩΡΟ ΠΤΚ για περιοριστικό υπερχείλισης
Λεπτομέρειες:
| Τόπος καταγωγής: | UL, SGS, RoHS |
| Μάρκα: | UCHI |
| Πιστοποίηση: | UL,SGS,ROHS |
| Αριθμό μοντέλου: | PTC MZ21-332 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000 PCS |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 7 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 600,000,000PCS ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Θερμοστήρας Ptc για περιοριστή υπερστροφής,overcurrent limiter ptc thermistor |
||
|---|---|---|---|
Περιγραφή προϊόντων

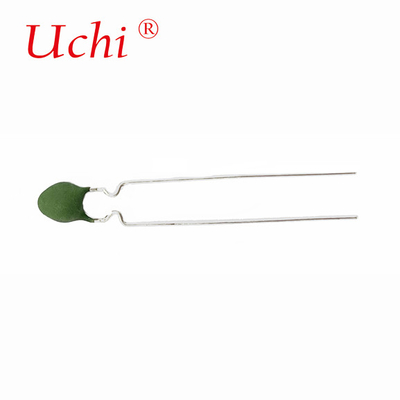

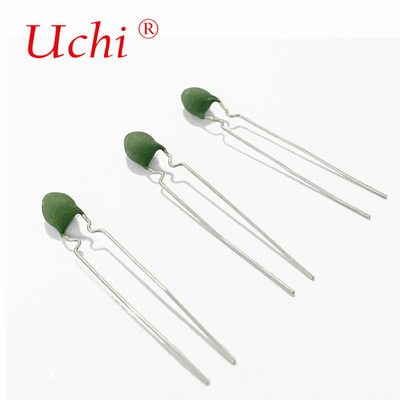

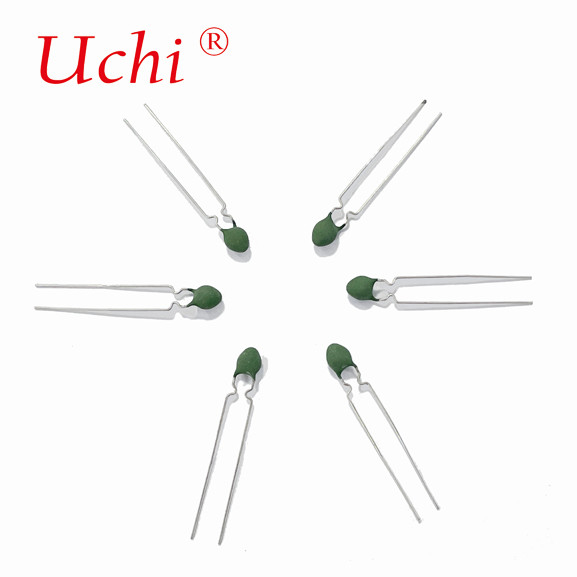

ΠΤΚ MZ21-332 ΤΕΡΜΙΣΤΩΡΟ ΠΤΚ για περιοριστικό υπερχείλισης
Περιγραφή
Η θήκη τύπου Posi-R είναι ιδανική για την εκκίνηση κινητήρα σε κλιματιστικά.
Η αντίσταση του γραμμικού θερμοστάτη PTC (LPTC) αυξάνεται με την αύξηση της θερμοκρασίας σε γραμμικότητα, εμφανίζει έναν σχεδόν γραμμικό θετικό συντελεστή θερμοκρασίας σε ολόκληρο το εύρος θερμοκρασίας τους,κατάλληλο για σύστημα μέτρησης και ελέγχουΚαθώς το κατασκευαστικό υλικό είναι κυρίως ημιαγωγός μονοκρυσταλλικό πυρίτιο, που ονομάζεται επίσης ανιχνευτής θερμοκρασίας πυριτίου, θερμοστάτη πυριτίου,Μερικές φορές αναφέρονται ως σιλίστορεςΕφόσον ο συντελεστής θερμοκρασίας είναι θετικός, οι αισθητήρες θερμοκρασίας πυριτίου παρουσιάζουν ασφαλή λειτουργία όταν ένα σύστημα υπερθερμαίνεται.Έτσι οι αισθητήρες θερμοκρασίας από πυρίτιο είναι εξαιρετικά αξιόπιστοι και έχουν πολύ μακρά διάρκεια ζωής.. Ηλεκτρικά σφραγισμένο γυάλινο πακέτο, με άξονα μολύβι, 2 καλώδια, μπορεί να λειτουργήσει σε περιβάλλον υψηλής θερμοκρασίας και υγρασίας.βολικό για αυτόματη εγκατάσταση.
Εφαρμογή
· Οργανισμοί ελέγχου αυτοματισμού.
· Ανίχνευση και αντιστάθμιση θερμοκρασίας οικιακών συσκευών.
· Σύνδεσμος ακριβείας και αντιστάθμιση θερμοκρασίας κρυστάλλου.
· Αντιστάθμιση θερμοκρασίας των ημιαγωγών πυριτίου.
· Αντιστάθμιση θερμοκρασίας του ενισχυτή οργάνων.
· Αντιστάθμιση θερμοκρασίας μετατροπέα A/D. · Μικροκινητήρα ελέγχου χρονισμού.
· Ανίχνευση και έλεγχος θερμοκρασίας αυτοκινήτου.
· Ανίχνευση και έλεγχος θερμοκρασίας ιατρικού εξοπλισμού.
· Οι εφαρμογές του γραμμικού θερμοστάτη PTC περιλαμβάνουν επίσης τη μετάδοση, το λάδι και το ψυκτικό υγρό του κινητήρα, το σύστημα θέρμανσης, την προστασία από υπερθέρμανση, τους ενισχυτές, τις πηγές ενέργειας, τους μετατροπείς, την τηλεμετρία, τους υπολογιστές,Μαγνητικοί ενισχυτές, θερμομετρία, μετεωρολογία, ρύθμιση της θερμοκρασίας και προστασία από υπερθερμοκρασία.
Προδιαγραφές
1Ονοματεπώνυμο:PTC MZ21-332
2Προδιαγραφές εμφάνισης
2-1,Δείκτες (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2min | 25 |
2-2, υλικό και σήμανση:
1.Τύπος συσκευασίας: τύπος συσκευασίας
2Υλικό συσκευασίας: ρητίνη σιλικόνης
3Χρώμα ενσωμάτωσης: Πράσινο
4.Πρωτεύον υλικό: κασσίτερο χαλκού
5.Σχήμα μολύβδου: εσωτερικός τύπος καμπυλωτού ποδιού
6.Χωρίς μόλυβδο (συμμόρφωση με το RoHS)
3Ηλεκτρικά χαρακτηριστικά
| ΟΧΙ | Άρθρο | Χαρακτηριστικά | Προϋποθέσεις και μέθοδοι δοκιμής |
|
2.1 |
Μηδενική ισχύς Αντίσταση και επιτρεπόμενη απόκλιση
|
3.3KΩ±30% |
Μετά από τοποθέτηση στον αέρα σε θερμοκρασία 25 °C ± 2 °C για 2 ώρες, μετράται με τάση που δεν υπερβαίνει τα 1,5vdc. Σχήμα 2 |
|
2.2 |
Θέρμανση διακόπτη (Θερμοκρασία Curie) |
Τ25=75±7°C |
Η θερμοκρασία που αντιστοιχεί στο χαρακτηριστικό θερμοκρασίας αντίστασης (καμπύλη) 2 φορές την τιμή αντίστασης R25 καθορίζεται ως θερμοκρασία διακόπτη. |
|
2.3 |
ονομαστική τάση λειτουργίας |
220ΔΕΠ |
Η τάση αντοχής του στοιχείου που επιτρέπει μακροχρόνια κανονική λειτουργία. |
| 2.4 | μέγιστο ισχύ λειτουργίας (Ιμαξ) | 60mA | Το μέγιστο αρχικό ρεύμα που μπορεί να ρέει στο PTC καθορίζεται ως το μέγιστο ρεύμα. |
|
2.5 |
αντέχουν στην τάση
|
600ΔΕΠ/60S ΔΡ/Rn≤ ±20% |
Μετά την ανάκαμψη για 4-5 ώρες υπό κανονική θερμοκρασία και πίεση, η πίεση του ηλεκτρικού ρεύματος θα πρέπει να μετατραπεί σε υψηλή πίεση (600vac) για 60s.η ονομαστική τιμή αντίστασης μηδενικής ισχύος δοκιμάζεται εκ νέου. |
|
2.6 |
Χρόνος δράσηςΙ=60mA |
0.4-2S |
|
|
2.7 |
Θερμοκρασία λειτουργίας εύρος |
-40°C~+125°C | |
