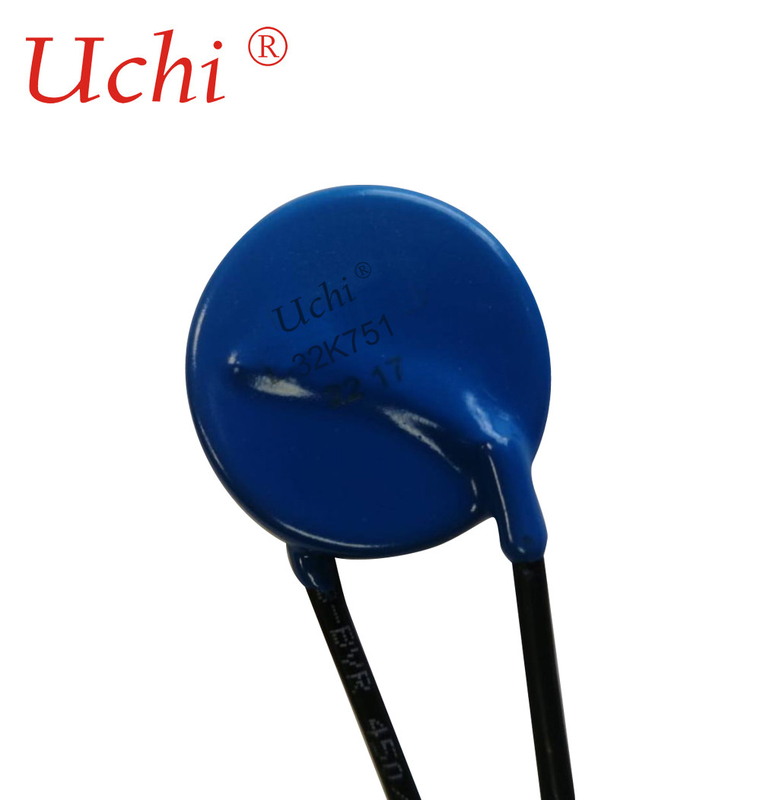

Τρέχων περιορισμός εισροής θερμικών αντιστάσεων 32D751K NTC του μεγάλου ρεύματος
Λεπτομέρειες:
| Place of Origin: | CHINA |
| Μάρκα: | SHIHENG |
| Πιστοποίηση: | UL CQC TUV |
| Αριθμό μοντέλου: | 32D751K |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000PCS |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Όγκος |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10000000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| όνομα: | Θερμική αντίσταση NTC | Σειρά: | 32D751K |
|---|---|---|---|
| Ρεύμα διαρροής: | ≦30 (μA) | ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΤΗ ΤΑΣΗ: | AC: 460(V) DC: 615(V) |
| Εμφάνιση: | ΧΩΡΙΣ ΟΠΟΙΑΔΗΠΟΤΕ ΡΩΓΜΗ, Ο ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΣΑΦΗΣ | Αριθμός μερών.: | UCHI-32D751K+Teflonwire |
| Επισημαίνω: | Τρέχουσα θερμική αντίσταση περιορισμού NTC εισροής,θερμική αντίσταση 460V NTC,θερμική αντίσταση 615V NTC |
||
Περιγραφή προϊόντων
Τρέχων περιορισμός εισροής θερμικών αντιστάσεων NTC μεγάλου τρέχοντος 32D751K
| Guangdong Uchi Co. ηλεκτρονικής, ΕΠΕ | ||||||||||||||||||||||||||||
| ΠΡΟΔΙΑΓΡΑΦΗ ΓΙΑ ΤΗΝ ΕΓΚΡΙΣΗ | ||||||||||||||||||||||||||||
| Rev1.0 | ΠΡΟΔΙΑΓΡΑΦΗ | Αριθ. | ||||||||||||||||||||||||||
| ΜΕΡΟΣ Αριθ. |
UCHI-32D751K+Teflonwire | ΣΕΛΙΔΑ 1 4 | ||||||||||||||||||||||||||
| ΗΜΕΡΟΜΗΝΙΑ: 2022 12 8 | ||||||||||||||||||||||||||||
| 1.OUTLINE | ||||||||||||||||||||||||||||
| 1.1 | ΕΜΦΑΝΙΣΗ | ΧΩΡΙΣ ΟΠΟΙΑΔΗΠΟΤΕ ΡΩΓΜΗ, Ο ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΣΑΦΗΣ | ||||||||||||||||||||||||||
| 1.2 | ΔΙΑΣΤΑΣΕΙΣ | ΔΙΑΣΤΑΣΕΙΣ (χιλ.) | ||||||||||||||||||||||||||
 |
Δ (ανώτατο) | 36 | ||||||||||||||||||||||||||
| Χ (ανώτατο) | 40 | |||||||||||||||||||||||||||
| Κ (ανώτατο) | 4.0 | |||||||||||||||||||||||||||
| Τ (ανώτατο) | 9.4 | |||||||||||||||||||||||||||
| δ (±0. 1) | 1.3 | |||||||||||||||||||||||||||
| d1 (±0.1) | 1.0 | |||||||||||||||||||||||||||
| Φ (±1.5) | 20 | |||||||||||||||||||||||||||
| Λ (λ.) | 35 | |||||||||||||||||||||||||||
| Εποξικό χρώμα: Μπλε | ||||||||||||||||||||||||||||
| 2.ELETRICAL ΠΑΡΑΜΕΤΡΟΣ | ||||||||||||||||||||||||||||
| 2.1 | ΑΝΩΤΑΤΗ ΕΠΙΤΡΕΠΟΜΕΝΗ ΤΑΣΗ | Εναλλασσόμενο ρεύμα: 460 (Β) | Στο συνεχές ρεύμα 1mA | |||||||||||||||||||||||||
| Συνεχές ρεύμα: 615 (Β) | ||||||||||||||||||||||||||||
| 2.2 | VARISTOR ΤΑΣΗ | 675-825 (Β) | V0. 1mA□ V1mA ■ | |||||||||||||||||||||||||
| 2.3 | ΕΚΤΙΜΗΜΕΝΟ WATTAGE | 1.2 (W) | ||||||||||||||||||||||||||
| 2.4 | MAX ΠΟΥ ΣΤΕΡΕΩΝΕΙ ΤΗΝ ΤΑΣΗ | IP: 200 (Α) | Τρέχον κυματοειδές δοκιμής 8/20 μs |
|||||||||||||||||||||||||
| Vc: 1240 (Β) | ||||||||||||||||||||||||||||
| 2.5 | ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΚΥΜΑΤΟΣ ΤΡΕΧΩΝ |
1Time 25000A | Τρέχον κυματοειδές δοκιμής 8/20 μs |
|||||||||||||||||||||||||
| 2time 2000A | ||||||||||||||||||||||||||||
| 2.6 | ΑΝΩΤΑΤΗ ΕΝΕΡΓΕΙΑ | 620 (J) | Τρέχον κυματοειδές δοκιμής 10/1000 μs |
|||||||||||||||||||||||||
| 2.7 | ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΙΚΑΝΟΤΗΤΑ | 2000 (pf) | @1KHz | |||||||||||||||||||||||||
| 2.8 | ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ | ≦30 (μA) | Σε 80% Varistor της τάσης | |||||||||||||||||||||||||
| 2.9 | ΜΗ ΓΡΑΜΜΙΚΟΣ ΕΚΘΕΤΗΣ (α) | ≧20 | α=log κούτσουρο |
|||||||||||||||||||||||||
| 2.10 | ΘΕΡΜΟΚΡΑΣΙΑ COEFFICENT ΑΠΟ VARISTOR ΤΗΝ ΤΑΣΗ |
≦ ±0.05%/C ανώτατος |
Vc85C-Vc25C 1 Vcat25C × 60 × 100 (%C) |
|||||||||||||||||||||||||
| 2.11 | ΖΩΗ ΩΘΗΣΗΣ | ≦±10% (V1mA) | Τρέχον κυματοειδές 8/20 μs δοκιμής | |||||||||||||||||||||||||
| Guangdong Uchi Co. ηλεκτρονικής, ΕΠΕ ΠΡΟΔΙΑΓΡΑΦΗ ΓΙΑ ΕΓΚΡΙΣΗ |
||||||||||||||||||||||||||||
| Rev1.0 | ΠΡΟΔΙΑΓΡΑΦΗ | Αριθ. | ||||||||||||||||||||||||||
| ΜΕΡΟΣ Αριθ. |
Uchi-32D751K (Teflonwire) | ΣΕΛΙΔΑ: 2 4 | ||||||||||||||||||||||||||
| ΗΜΕΡΟΜΗΝΙΑ: 2022. 12. 8 | ||||||||||||||||||||||||||||
| 3.PACKING | ||||||||||||||||||||||||||||
| 3.1 | Ποσότητα | 100PCS | ||||||||||||||||||||||||||
| 3.2 | Διάσταση συσκευασίας | LP |
LP | 240max | ||||||||||||||||||||||||
| HP | 60 ανώτατα | |||||||||||||||||||||||||||
| WP | 180max | |||||||||||||||||||||||||||
| Μονάδα: χιλ. | ||||||||||||||||||||||||||||
| 4.MATERIAL ΚΑΤΑΛΟΓΟΣ | ||||||||||||||||||||||||||||
| 4.1 | Σχέδιο | |
Τ ε φ λ ο ν W ι ρ ε | |||||||||||||||||||||||||
| 4.2 | Υλικό διάγραμμα RoHs | Στοιχείο | Σύνθεση | Κατασκευαστής | ||||||||||||||||||||||||
| Επίστρωμα | Εποξική ρητίνη | Γίνοντας στην Κίνα, και σύμφωνα με το UL 94-V0 εξεταστικός, καλύψτε τις περιβαλλοντικές απαιτήσεις |
||||||||||||||||||||||||||
| Μόλυβδος | Καλώδιο CP | Κατασκευασμένος στην Κίνα, συναντήστε τον περιβαλλοντικό απαιτήσεις |
||||||||||||||||||||||||||
| Ηλεκτρόδιο | Ασήμι | Κατασκευασμένος στην Κίνα, συναντήστε τον περιβαλλοντικό απαιτήσεις |
||||||||||||||||||||||||||
| Δίσκος | Οξείδιο ψευδάργυρου | Φερμουάρ άνω των LLC | ||||||||||||||||||||||||||
| Ύλη συγκολλήσεως | Sn: 96.5%CU 0.5%Ag3.0% |
Κατασκευασμένος στην Κίνα, συναντήστε τον περιβαλλοντικό απαιτήσεις |
||||||||||||||||||||||||||
| 5. ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΤΟΥ ΚΩΔΙΚΑ | ||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||
| Guangdong Uchi Co. ηλεκτρονικής, ΕΠΕ ΠΡΟΔΙΑΓΡΑΦΗ ΓΙΑ ΤΗΝ ΕΓΚΡΙΣΗ |
||||||||||||||||||||||||||||
| Rev1.0 | ΠΡΟΔΙΑΓΡΑΦΗ | Αριθ. | ||||||||||||||||||||||||||
| ΜΕΡΟΣ Αριθ. |
Uchi-32D751K (Teflonwire | ΣΕΛΙΔΑ: 3 4 | ||||||||||||||||||||||||||
| ΗΜΕΡΟΜΗΝΙΑ: 2022. 12. 8 | ||||||||||||||||||||||||||||
| UL | CUL | VDE | CQC | |||||||||||||||||||||||||
| 6.MECHENICAL ΑΠΑΙΤΗΣΕΙΣ | ||||||||||||||||||||||||||||
| 6.1 | Εκτατός των λήξεων | Καμία εκκρεμότητα Ζημία |
1.0Kgf 10Sec. | |||||||||||||||||||||||||
| 6.2 | Κάμψη των λήξεων | Καμία εκκρεμότητα Ζημία |
0.5Kgf 90°, 3 φορές | |||||||||||||||||||||||||
| 6.3 | Δόνηση | Καμία εκκρεμότητα Ζημία |
Freq: 10-55hz Amp: 0.75mm, 1Min . |
|||||||||||||||||||||||||
| 6.4 | Solderability | Ελάχιστο 95% Το τερματικό πρέπει να είναι Καλυμμένος με Ύλη συγκολλήσεως ομοιόμορφα |
Temp ύλης συγκολλήσεως: 265±5C Βυθισμένος χρόνος: ≤5Sec. |
|||||||||||||||||||||||||
| 6.5 | Αντίσταση της θερμότητας συγκόλλησης | △V1mA/V1mA ≦±5% |
Temp ύλης συγκολλήσεως: 265±5C Βυθισμένος χρόνος: 10±1Sec. |
|||||||||||||||||||||||||
| 7.ENVIRONMENTAL ΑΠΑΙΤΗΣΕΙΣ | ||||||||||||||||||||||||||||
| 7.1 | Υψηλής θερμοκρασίας αποθήκευση | △V1mA/V1mA ≦±5% |
Περιβαλλοντικά Temp: 125±2C Διάρκεια: 1000h |
|||||||||||||||||||||||||
| 7.2 | Αποθήκευση χαμηλής θερμοκρασίας | △V1mA/V1mA ≦±5% |
Περιβαλλοντικά Temp: -40±2C Διάρκεια: 1000h |
|||||||||||||||||||||||||
| 7.3 | Υψηλές αποθήκευση/υγρασία υγρασίας Θερμότητα |
△V1mA/V1mA ≦±5% |
Περιβαλλοντικά Temp: 40±2C 90-95% Διάρκεια ΔΕΞΙΆΣ: 1000h |
|||||||||||||||||||||||||
| 7.4 | Κύκλος θερμοκρασίας | △V1mA/V1mA ≦±5% |
Βήμα | Θερμοκρασία (γ) |
Περίοδος (λ.) |
|||||||||||||||||||||||
| 1 | -40±3 | 30 ±3 | ||||||||||||||||||||||||||
| 2 | Temp δωματίων | 15 ±3 | ||||||||||||||||||||||||||
| 3 | 125±3 | 30 ±3 | ||||||||||||||||||||||||||
| 4 | Temp δωματίων | 15 ±3 | ||||||||||||||||||||||||||
| 7.5 | Υψηλής θερμοκρασίας φορτίο | △V1mA/V1mA ≦±10% |
Περιβαλλοντικά temp: 85±2C Διάρκεια: 1000h φορτίο: ΜΕΓΙΣΤΟ. Επιτρεπόμενη τάση |
|||||||||||||||||||||||||
| 7.6 | Υψηλό φορτίο υγρασίας | △V1mA/V1mA ≦±10% |
Περιβαλλοντικά Temp: 40±2C 90-95%R.H.Duration: 1000H Φορτίο: ΜΕΓΙΣΤΗ επιτρεπόμενη τάση |
|||||||||||||||||||||||||
| 7.7 | Λειτουργούσα σειρά θερμοκρασίας | -40C ~ +85C | -40C ~ +85C | |||||||||||||||||||||||||
| 7.8 | Σειρά θερμοκρασίας αποθήκευσης | -40C ~ +125C | -40C ~ +125C | |||||||||||||||||||||||||
| Guangdong Uchi Co. ηλεκτρονικής, ΕΠΕ ΠΡΟΔΙΑΓΡΑΦΗ ΓΙΑ ΤΗΝ ΕΓΚΡΙΣΗ |
||||||||||||||||||||||||||||
| Rev1.0 | ΠΡΟΔΙΑΓΡΑΦΗ | Αριθ. | ||||||||||||||||||||||||||
| ΜΕΡΟΣ Αριθ. |
Uchi-32D751K Teflonwire | ΣΕΛΙΔΑ: 4 4 | ||||||||||||||||||||||||||
| ΗΜΕΡΟΜΗΝΙΑ: 2022. 12. 8 | ||||||||||||||||||||||||||||
| Σύσταση συγκόλλησης | ||||||||||||||||||||||||||||
| Αμόλυβδη σύσταση συγκόλλησης κυμάτων |
||||||||||||||||||||||||||||
| Σύσταση που επαναλαμβάνει τους όρους με το συγκολλώντας σίδηρο |
||||||||||||||||||||||||||||
