10A 16A 20A αναμιγνύουν τους θερμικούς μετασχηματιστές TF 102C εγχώριων ηλεκτρικούς συσκευών συνδέσεων

Περιγραφή προϊόντων

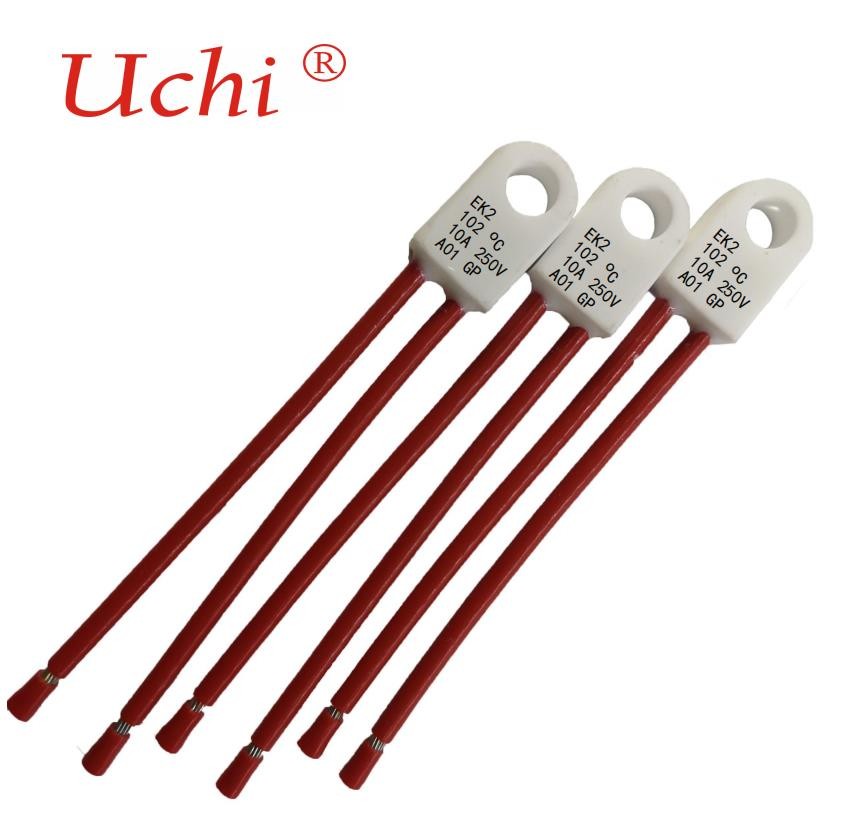

Temp λιωσίματος μετασχηματιστών TF 102°C εγχώριων ηλεκτρικά συσκευών. 10A, 16A, 20A, θερμική διακοπή θερμικός-συνδέσεων κραμάτων (TCO)

Η θερμικός-σύνδεση κραμάτων/η θερμική διακοπή (TCO) ορίζεται ως μια μη-επανατοποθετήσιμη προστατευτική συσκευή που λειτουργεί έναν χρόνο μόνο. Είναι ευρύ
LY που χρησιμοποιείται στον ηλεκτρικό εξοπλισμό. Το κράμα TCO είναι αποτελείται κυρίως από το τηκτό κράμα, τη ροή, την πλαστική ή κεραμική περίπτωση, στεγανωτική ουσία εποξική και
καλώδια μολύβδου. Κανονικά, το τηκτό κράμα ενώνεται στα δύο καλώδια μολύβδου. Υπό τους ανώμαλους όρους, όταν temp. φθάνει
temp λιωσίματος. από το κράμα TCO, το τηκτό κράμα λειώνει και αποσύρει γρήγορα στις δύο άκρες καλωδίων μολύβδου με την ενίσχυση του συλλιπάσματος και του DIS
συνδέει το κύκλωμα εντελώς. Το εκτιμημένο ρεύμα 1 Α σε 200 Α, εκτίμησε λειτουργούντα Temp. 76 °Cto 230 °C, με το Συμβούλιο Πολιτιστικής Συνεργασίας, εγκρίσεις και RoHS, ΦΘΆΝΟΥΝ σε υποχωρητικό.

EK σειρά IR: 10 Α

Διαστάσεις (χιλ.)

 Προδιαγραφές

Πρότυπο	TF	Temp λιωσίματος.	Θόριο	TM	IR	Ur
	(°C)	(°C)	(°C)	(°C)	(α)	(β)	Συμβούλιο Πολιτιστικής Συνεργασίας
EK2	102	99±2	72	200	10	Εναλλασσόμενο ρεύμα 250	●	●
EK3	115	112±2	85	200	10	Εναλλασσόμενο ρεύμα 250	●	●
EK4	125	121±2	95	200	10	Εναλλασσόμενο ρεύμα 250		●
EK5	130	125±2	100	200	10	Εναλλασσόμενο ρεύμα 250	●	●
EK6	133	130±2	107	200	10	Εναλλασσόμενο ρεύμα 250		●
EK7	135	130±2	108	200	10	Εναλλασσόμενο ρεύμα 250		●
EK8	136	131±2	108	200	10	Εναλλασσόμενο ρεύμα 250		●
EK9	145	140±2	115	200	10	Εναλλασσόμενο ρεύμα 250		●
EK10	150	145±2	120	200	10	Εναλλασσόμενο ρεύμα 250	●	●
EK11	160	156±2	133	200	10	Εναλλασσόμενο ρεύμα 250	●	●
EK12	200	197±2	160	380	10	Εναλλασσόμενο ρεύμα 250	●	●
EK13	221	218±2	186	380	10	Εναλλασσόμενο ρεύμα 250	●	●
EK16	230	225±3	190	380	10	Εναλλασσόμενο ρεύμα 250	●	●

Σειρά IR των FK: 16 διαστάσεις (χιλ.)

Λ	L1	L2	L3	W	Τ	δ	1	2
21±1	13.5±1.0	78±2	5.0±1.0	12±1	5.5±0.5	Φ5.5±1.0	Φ1.6±0. 1	Φ1.3±0. 1

Προδιαγραφές

Πρότυπο	TF	Λιώσιμο Temp.	Θόριο	TM	IR	Ur
	(°C)	(°C)	(°C)	(°C)	(α)	(β)	Συμβούλιο Πολιτιστικής Συνεργασίας
FK2	102	99±2	72	200	16	Εναλλασσόμενο ρεύμα 250	●	●
FK3	115	112±2	85	200	16	Εναλλασσόμενο ρεύμα 250	●	●
FK4	125	121±2	95	200	16	Εναλλασσόμενο ρεύμα 250		●
FK5	130	125±2	100	200	16	Εναλλασσόμενο ρεύμα 250	●	●
FK6	133	130±2	107	200	16	Εναλλασσόμενο ρεύμα 250		●
FK7	135	130±2	108	200	16	Εναλλασσόμενο ρεύμα 250		●
FK8	136	131±2	108	200	16	Εναλλασσόμενο ρεύμα 250		●
FK9	145	140±2	115	200	16	Εναλλασσόμενο ρεύμα 250		●
FK10	150	145±2	120	200	16	Εναλλασσόμενο ρεύμα 250	●	●
FK11	160	156±2	133	200	16	Εναλλασσόμενο ρεύμα 250	●	●
FK12	200	197±2	160	380	16	Εναλλασσόμενο ρεύμα 250	●	●
FK13	221	218±2	186	380	16	Εναλλασσόμενο ρεύμα 250	●	●
FK16	230	225±3	190	380	16	Εναλλασσόμενο ρεύμα 250	●	●

Σειρά IR της LK: 20 Α

 Διαστάσεις (χιλ.)

Λ	L1	L2	L3	W	Τ	δ	1	2
21±1	13.5±1.0	78±2	5.0±1.0	12±1	5.5±0.5	Φ5.5±1.0	Φ1.6±0. 1	Φ1.3±0. 1

Προδιαγραφές
Πρότυπο	TF	Λιώσιμο Temp.	Θόριο	TM	IR	Ur
	(°C)	(°C)	(°C)	(°C)	(α)	(β)
LK5	130	125±2	100	200	20	Εναλλασσόμενο ρεύμα 250	●
LK6	133	130±2	107	200	20	Εναλλασσόμενο ρεύμα 250	●
LK7	135	130±2	108	200	20	Εναλλασσόμενο ρεύμα 250	●
LK8	136	131±2	108	200	20	Εναλλασσόμενο ρεύμα 250	●
LK9	145	140±2	115	200	20	Εναλλασσόμενο ρεύμα 250	●
LK10	150	145±2	120	200	20	Εναλλασσόμενο ρεύμα 250	●
LK11	160	156±2	133	200	20	Εναλλασσόμενο ρεύμα 250	●
LK12	200	197±2	160	380	20	Εναλλασσόμενο ρεύμα 250	●
LK13	221	218±2	186	380	20	Εναλλασσόμενο ρεύμα 250	●
LK16	230	225±3	190	380	20	Εναλλασσόμενο ρεύμα 250	●
LK17	240	235±3	210	380	20	AC250	●
LK18	184	181±3	145	380	20	AC250	●
LK19	192	187±3	150	380	20	AC250	●
LK20	205	200±3	160	380	20	AC250	●
LK21	216	210±3	175	380	20	AC250	●
