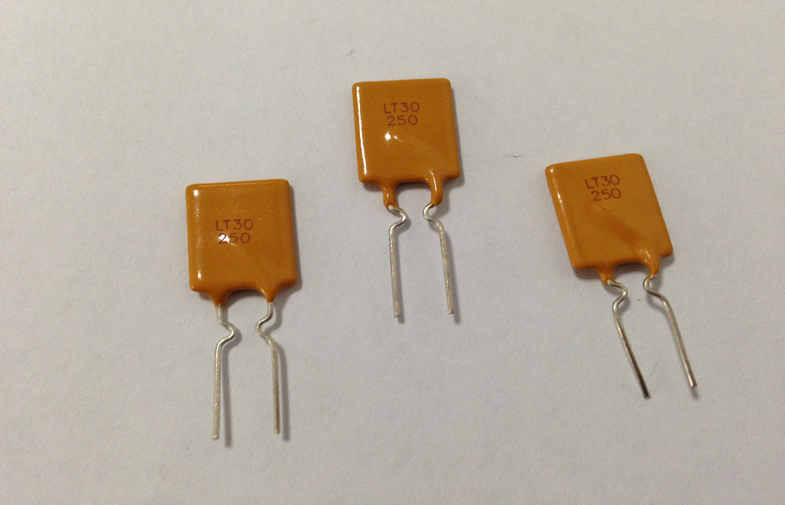

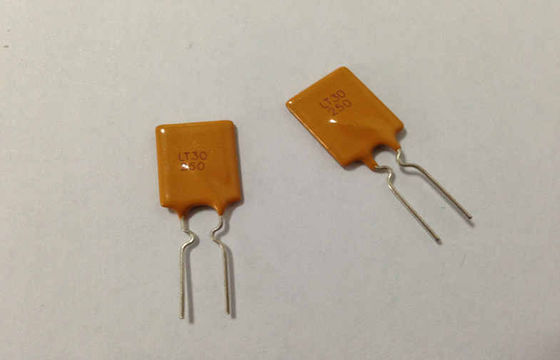

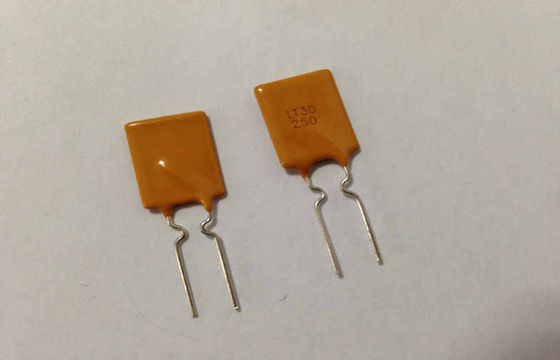

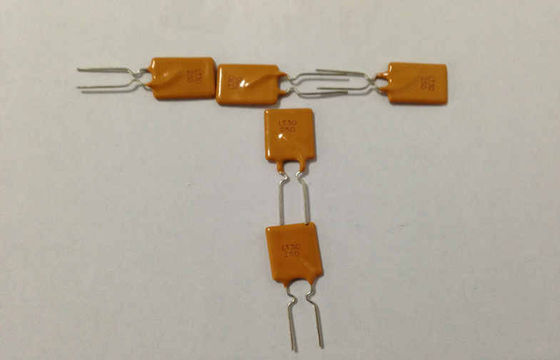

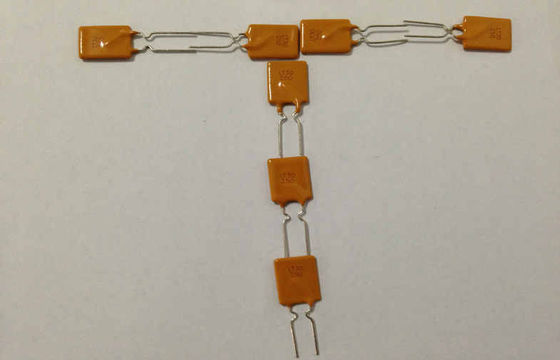

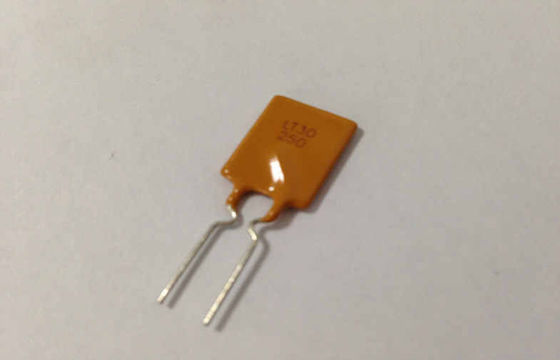

30V 2.5A Επανασυνδεόμενη Ασφάλεια PPTC
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan, guangdong, Κίνα |
| Μάρκα: | UCHI |
| Πιστοποίηση: | ROHS,SGS,UL,VDE |
| Αριθμό μοντέλου: | LT30250 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Μαζικό 500PCS/BAG |
| Χρόνος παράδοσης: | 3 ~ 5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
| Δυνατότητα προσφοράς: | 8000,000,000PCS το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | polyswitch επανατοποθετήσιμη θρυαλλίδα,polyswitch επανατοποθετήσιμες συσκευές |
||
|---|---|---|---|
Περιγραφή προϊόντων
Ντιπ 30V 2.5A PPTC επαναπροσδιορίσιμη ασφάλεια, Polyswitch συσκευές PTC για υπεράνω προστασίας ρεύματος
Γρήγορη λεπτομέρεια:
• Γρήγοροι χρόνοι κυκλοφορίας και επαναπροσδιορίσιμη προστασία
• Προστασία από υπερεύματα και υπερθερματισμούς
• Ευρύ φάσμα παροχών ρεύματος (Ενέκταση) και τάσης (Vmax)
• Μικρή αντίσταση
• Συμμόρφωση με το RoHS, χωρίς μόλυβδο, χωρίς αλογένια
Περιγραφή:
Η οικογένεια PPTC που επαναπροσδιορίζονται από το Cooper Bussmann PolyTronTM είναι ιδανική για την προστασία εφαρμογών ευαίσθητων σε υψηλές θερμοκρασίες λειτουργίας περιβάλλοντος ήΟι PPTC λειτουργούν ως συσκευή θετικού συντελεστή θερμοκρασίας.και το υπερβολικό ρεύμα θα προκαλέσει την αντίσταση της συσκευής να αυξηθεί μέχρι ναΤο PPTC μπορεί να χρησιμοποιηθεί για την ανάλυση της θερμοκρασίας και του ρεύματος.∆ιευθύνεται η ∆ιαδρομή για την προστασία από το υπερσύστημα ή την υψηλή τάσηκατάσταση της θερμοκρασίας περιβάλλοντος. Μόλις αφαιρεθεί το σφάλμα ή η θερμοκρασία περιβάλλοντος κρυώσει, το PPTC θααυτόματα επαναφορά και εκτέλεση ασφαλών επιπέδων ρεύματος και πάλι, επιτρέπονταςΤο PPTC χρησιμοποιείται συνήθως σε εφαρμογές όπου απαιτείται σταθερός χρόνος λειτουργίας.και/ή σε κυκλώματα που δεν είναι εύκολα προσβάσιμα από χρήστη ή τεχνικό συντήρησης.Διατίθεται σε συσκευασίες επιφανειακής τοποθέτησης και ακτινικής τοποθέτησης, επαναπροσδιορίσιμη Cooper BussmannΤα PPTC συμβάλλουν στη βελτίωση της ασφάλειας και της αξιοπιστίας του εξοπλισμού των πελατώνσε όλο τον κόσμο.
Εφαρμογές:
• Ιατρικό εξοπλισμό
• Βιομηχανική ενέργεια και μεταφορά
• Λευκά προϊόντα
• Τηλεπικοινωνίες και δικτύωση
• Υπολογιστές και περιφερειακά
• Καταναλωτική και αυτοκινητοβιομηχανική ηλεκτρονική
• Μπαταρίες και επαναφορτιζόμενες συσκευές
Προδιαγραφές:
Μέγεθος προϊόντος σε χιλιοστόμετρο
 |
|
Αριθμός τμήματος |
Α |
Β |
Γ |
D |
Ε |
F |
Σημείωση: |
|
|
Μαξ |
Μαξ |
Τύπος. |
Ελάχιστο |
Μαξ |
Τύπος. |
Στυλ |
ΜέγεθοςΦ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30 - 300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
Ηλεκτρικά χαρακτηριστικά σε 25 °C
|
Αριθμός τμήματος |
Εγώ...H |
Εγώ...Τ |
Vμέγιστο |
Εγώ...μέγιστο |
Τταξίδι |
PdΤύπος |
Rελάχιστο |
Rμέγιστο |
|
|
(Α) |
(Α) |
(V) |
(Α) |
ρεύμα (Α) |
Χρόνος (s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30 - 300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
Εγώ...H=Κατάσταση στάθμευσης: μέγιστο ρεύμα στο οποίο η συσκευή δεν θα εκτοξευθεί σε 25 °C ακινητοποιημένου αέρα.
Εγώ...Τ=Τρόπος εκτόξευσης: ελάχιστο ρεύμα στο οποίο η συσκευή θα εκτοξεύεται πάντα σε ατμόσφαιρα 25°C.
Vμέγιστο= Η μέγιστη τάση της συσκευής μπορεί να αντέξει χωρίς ζημιά στο ονομαστικό ρεύμα.
Εγώ...μέγιστο=Μέγιστο ρεύμα σφάλματος που μπορεί να αντέξει η συσκευή χωρίς βλάβη σε ονομαστική τάση.
Τταξίδι=Μέγιστος χρόνος εκτόξευσης (s) στο καθορισμένο ρεύμα.
PdΤύπος= Τυπική διάχυση ισχύος: τυπική ποσότητα ισχύος που διαλύεται από τη συσκευή όταν βρίσκεται σε κατάσταση αέρα.
Rελάχιστο= Ελάχιστη αντίσταση της συσκευής στους 25 °C πριν από την ενεργοποίηση.
Rμέγιστο= Μέγιστη αντίσταση της συσκευής σε 25 °C πριν από την ενεργοποίηση.
Θερμική υποβάθμιση [Κατάστημα στάθμευσης ρεύματος (A) σε θερμοκρασία περιβάλλοντος (°C) ]
|
Αριθμός τμήματος |
Μέγιστη θερμοκρασία λειτουργίας περιβάλλοντος (°C) |
||||||||
|
-40 |
-20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30 - 300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
Δοκιμή αξιοπιστίας
|
Δοκιμή |
Προϋποθέσεις δοκιμής |
Κριτήρια αποδοχής/απορρίψεως |
|
Αντίσταση |
Σε ατμόσφαιρα @ 25°C |
Rελάχιστο≤R≤Rμέγιστο |
|
Ώρα για Ταξίδι |
Διορισμένο ρεύμα, Vμέγιστο, 25°C |
T≤μέγιστος χρόνος ταξιδιού |
|
Κρατήστε ρεύμα |
30 λεπτά, στο IH |
Χωρίς ταξίδι. |
|
Ζωή του κύκλου του ταξιδιού |
VμέγιστοΕγώ...μέγιστο, 100κύκλοι |
Χωρίς τόξο ή καύση |
|
Αντοχή στο Ταξίδι |
Vμέγιστο, 24 ώρες |
Χωρίς τόξο ή καύση |
Τυπικές καμπύλες χρόνου έως ταξιδιού σε 25 °C
Α = LT 30-090
Β = LT 30-110
C = LT 30-135
D = LT 30-160
Ε = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
Ι = LT 30-500
J = LT 30-600
Κ = LT 30-700
L = LT 30-800
M = LT30-900
Πληροφορίες περί συσκευασίας
Χύδην:
LT 30-090 ~ LT 30-185 1000 τεμάχια ανά σακούλα
LT 30-250 ~ LT 30-800 500 τεμάχια ανά σακούλα
LT 30-400 1000 τεμάχια ανά σακούλα
LT 30-900 200 τεμάχια ανά σακούλα
Τεκέ & Ρολ:
LT 30-090 ~ LT 30-250 3000 τεμάχια ανά τροχό
LT 30-300 2500 τεμάχια ανά τροχό
LT 30-400 ~ LT 30-500 1500 τεμάχια ανά τροχό
Ανταγωνιστικό πλεονέκτημα
- Προμήθειες απευθείας από το εργοστάσιο
- Τελειωμένα πιστοποιητικά όπως UL,VDE,SGS,ελπ. και υψηλής ποιότητας διαθέσιμα
- Γρήγορη παράδοση
- Καλύτερες υπηρεσίες μετά την πώληση
- OEM & ODM διαθέσιμα
