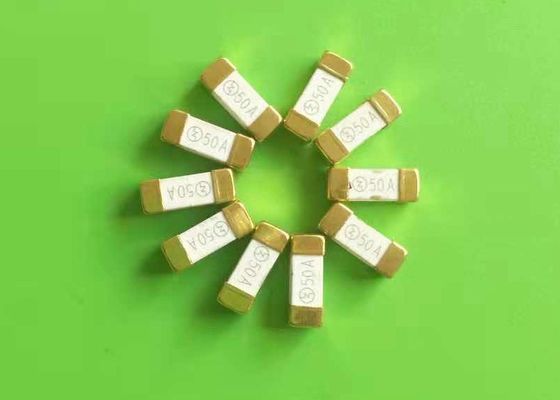

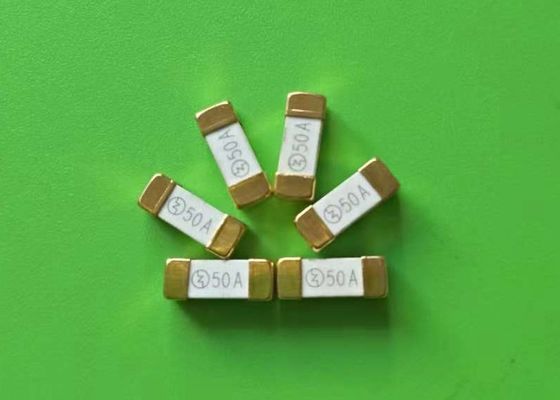

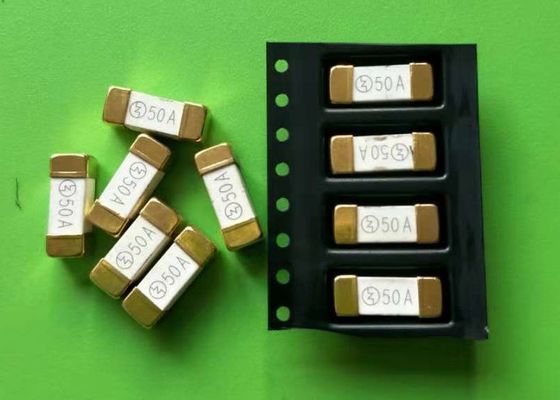

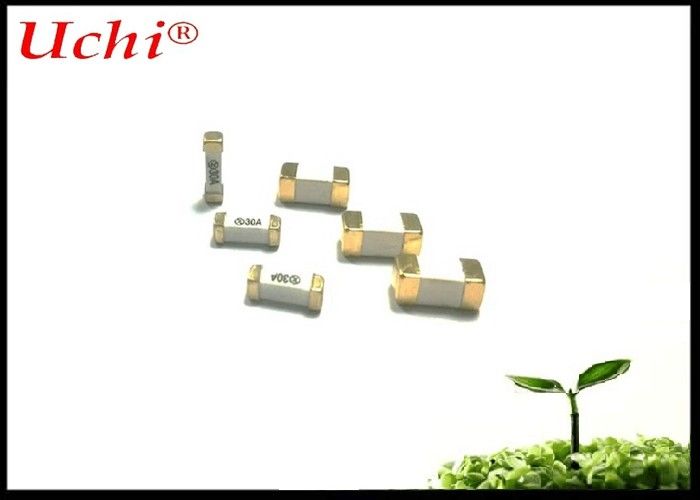

Γρήγορης Δράσης Ασφάλεια Υψηλού Ρεύματος 50A 12x4.5mm
Λεπτομέρειες:
| Πιστοποίηση: | UL |
| Αριθμό μοντέλου: | 4512 σειρά |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 20A-30A: θρυαλλίδες 2000pcs στην ταινία (πλάτος 24mm) και το εξέλικτρο (dia. 13inch) 40A-100A: θρυα |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 100,000,000pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Ονομα: | 4512 Ασφάλεια τούβλου | Τρέχουσες εκτιμήσεις: | 50Α |
|---|---|---|---|
| Ονομαστική τάση: | 32V,63V,72V,80V,125V | Δυνατότητα θραύσης: | AC 500A@ 125V,DC 1KA |
| Ταχύτητα: | Ταχέως δράση | Σώμα: | Τετραγωνικός κεραμικός |
| Συμπίεση: | Επιφανειακή βάση | Πρότυπο: | UL248-1/14 |
| Επισημαίνω: | μίνι γυάλινες ασφάλειες,ακτινική ασφάλεια μολύβδου,ασφάλεια από τούβλα υψηλού ρεύματος 50A |
||
Περιγραφή προϊόντων
1032 1245 4512 Σειρά Επιφανειακή τοποθέτηση Πακέτο Ταχείας δράσης υψηλού ρεύματος Σιδηρουργική ασφάλεια 50A 12x4.5mm Κεραμικό τετραγωνικό σώμα
Περιγραφή
Η ασφάλεια NANO2 της σειράς 4512 είναι μια ασφάλεια υψηλού ρεύματος με γρήγορη δράση, σχεδιασμένη για εφαρμογές υψηλού ρεύματος λειτουργίας.Προσφέρει ανώτερη αντοχή θερμικού κύκλου 500 κύκλων με τη χαμηλή αύξηση της θερμοκρασίας και τα εξαιρετικά χαρακτηριστικά σταθερότητας θερμοκρασίας, είναι ιδανικό για χρήση σε εξοπλισμό datacom και τηλεπικοινωνιών, όπως υψηλού επιπέδου διακομιστές, σταθμούς βάσης, πηγές ενέργειας και εφαρμογές υπολογιστών λεπίδων.εξαιρετικά υψηλή ικανότητα διακοπής (έως 500A@ 72VDC) και μικρό μέγεθος (10.1 mm x 3.12 mm x 3.12 mm) και σχήμα επιφάνειας για εξοικονόμηση χώρου.
Χαρακτηριστικά
* Γρήγορη δράση υψηλού ρεύματος από τούβλα
* Επιφανειακή τοποθέτηση για εξοικονόμηση χώρου
* Κεραμικό σώμα Suqare με σχεδιασμό καπάκις
* Σχεδιασμένο σύμφωνα με την UL248-1/14
* Νέος Έρχοντας
Εφαρμογές
Διακομιστές υψηλού επιπέδου
Ηλεκτρική τροφοδοσία σταθμού βάσης
Μονάδα ρυθμιστή τάσης για διακομιστή υπολογιστή
Σύστημα ψύξης ανεμιστήρα για διακομιστή PC
Εφαρμογές προηγμένης αρχιτεκτονικής υπολογιστών τηλεπικοινωνιών (ATCA) για υπολογιστές σύννεφου
Σύστημα διαχείρισης μπαταριών (βιομηχανικά εργαλεία)
Ηλεκτρικά χαρακτηριστικά
| Άμπερα | 1.0 Μέσα | 2.5 Μέσα | 3.5 Μέσα |
| 20-50A | Τέσσερις ώρες. | < 10s | - |
| 60-100A | Τέσσερις ώρες. | - | < 10s |
Προδιαγραφές
1. Διορισμός διακοπής εναλλασσόμενου ρεύματος (μετρώνται σε καθορισμένη τάση, 100% τυχαίο κλείσιμο του συντελεστή ισχύος)
2Διορισμός διακοπής συνεχούς ρεύματος (Μετρώνται σε καθορισμένη τάση, σταθερή χρόνου μικρότερη από 50 μικροδευτερόλεπτα,
πηγή μπαταρίας)
3Τυπικές προ-εξοπλισμού I2t μετρούνται σε 10in ρεύμα, DC μπαταρία τράπεζα, αλλά δεν υπερβαίνει την διακοπή
Διορισμός, σταθερό χρόνου του βαθμολογημένου κυκλώματος μικρότερο των 50 μικροδευτερολέπτων)
4. Εσωτερική πιστοποίηση για 40A-60A @ 80Vdc, υπό αναμονή έγκριση UL
Μέγεθος (mm)
Συνιστώμενη διάταξη πλακέτας
20A-30A: Συνιστάται πάχος ίχνη είναι 3oz, το ελάχιστο πλάτος ίχνη είναι 10mm
40A-50A: Συνιστάται πάχος ίχνη είναι 3oz, το ελάχιστο πλάτος ίχνη είναι 15mm
60A-70A: Συνιστάται πάχος ίχνη είναι 3oz, το ελάχιστο πλάτος ίχνη είναι 22mm
80A-100A: Συνιστάται πάχος ίχνη είναι 6oz, το ελάχιστο πλάτος ίχνη είναι 33mm
Χαρακτηριστικά συγκόλλησης
Επιστροφή της συγκόλλησης
• Θερμοκρασία: 260° C
• Χρόνος: 30 δευτερόλεπτα το πολύ
Καμπύλες του Χρόνου
Δείκτης υποβάθμισης θερμοκρασίας
Κανονική θερμοκρασία λειτουργίας: 25°C ± 2°C
Θερμοκρασία λειτουργίας: -55°C έως 125°C με κατάλληλο συντελεστή διόρθωσης.
Διάγραμμα του συντελεστή διόρθωσης
Πακέτο και ελάχιστη ποσότητα παραγγελίας

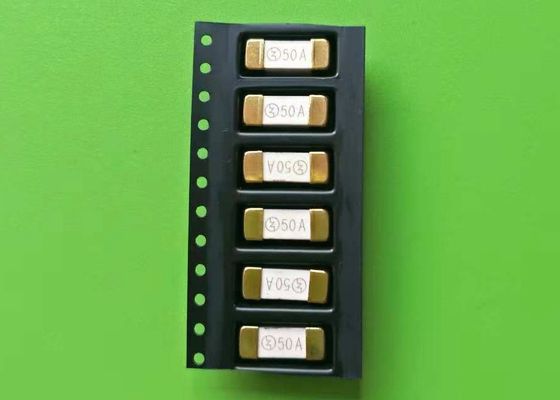

20A-30A: 2000 σωλήνες ασφάλειας σε ταινία (μέγεθος 24 mm) και τροχό (διάμετρος 13 ιντσών) ·
40A-100A: 1000pcs ασφάλειες σε ταινία (μέγεθος 24mm) και τροχό (διάμετρος 13inch)
