Αντικατάσταση αισθητήρα καπναγωγών στοίβας Pentair 42002-0024S για ηλεκτρικά συστήματα θέρμανσης πισίνας και σπα

Αντικατάσταση αισθητήρα καπναγωγών στοίβας Pentair 42002-0024S για ηλεκτρικά συστήματα θέρμανσης πισίνας και σπα

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: UCHI
Πιστοποίηση: ROHS
Αριθμό μοντέλου: NSAB1802JD8-650T2I

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 500pcs
Τιμή: 6-9 USD / Pieces
Συσκευασία λεπτομέρειες: Όγκος, βάρος μονάδων: 20g
Χρόνος παράδοσης: 7-10 ημέρες
Όροι πληρωμής: Μ / Τ, Western Union
Δυνατότητα προσφοράς: 150,000pcs το μήνα
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Ονομα: Αισθητήρας καπναγωγών στοίβας Αριθμός ανταλλακτικού: NSAB1802JD8-650T2I
Universal PN: 42002-0024S Στοιχείο: R200:8KΩ ±5% R150/250:5300K ±3% DDR
Καλώδιο: TPEF AWG22*1C 320℃ Επένδυση: εποξική ρητίνη
Στέγαση: JM19105 Φ6.35*54.6+S13+24UNF SUS304 Τερματικό: AMP 250 #22-#18
Λειτουργία temp.range: -30~+300C Μήκος καλωδίου: 65 χιλιοστά
Υψηλό φως:

Αισθητήρας καυσαερίων στοίβας θερμάστρας πεντάρι

,

NSAB1802JD8-650T2I

,

αισθητήρας καυσαερίων στοίβας θερμαντήρα πισίνας

Περιγραφή προϊόντων

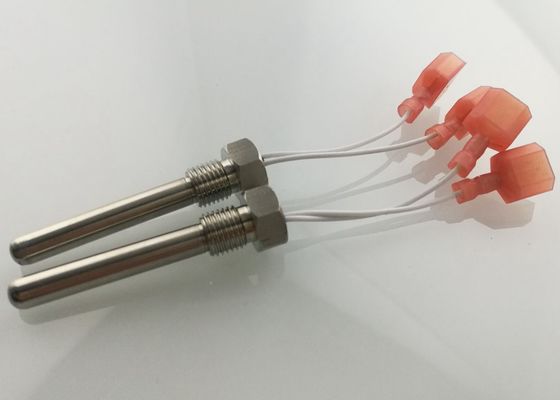

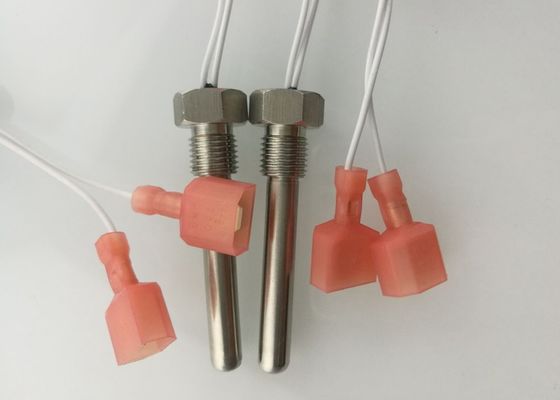

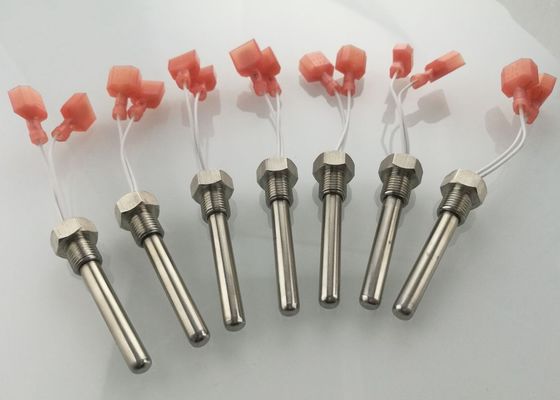

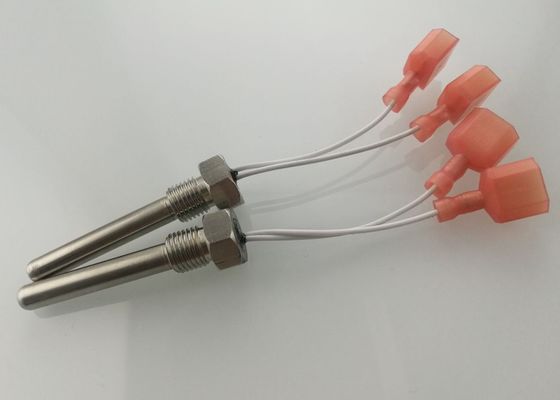

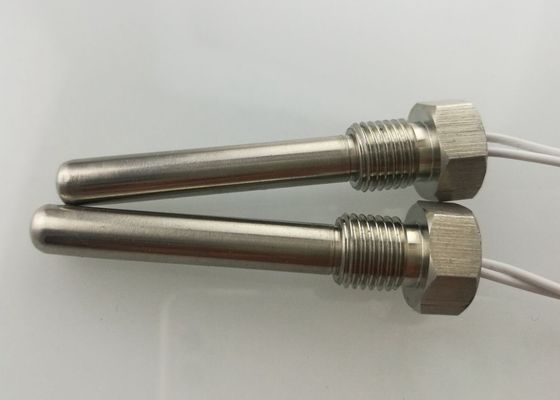

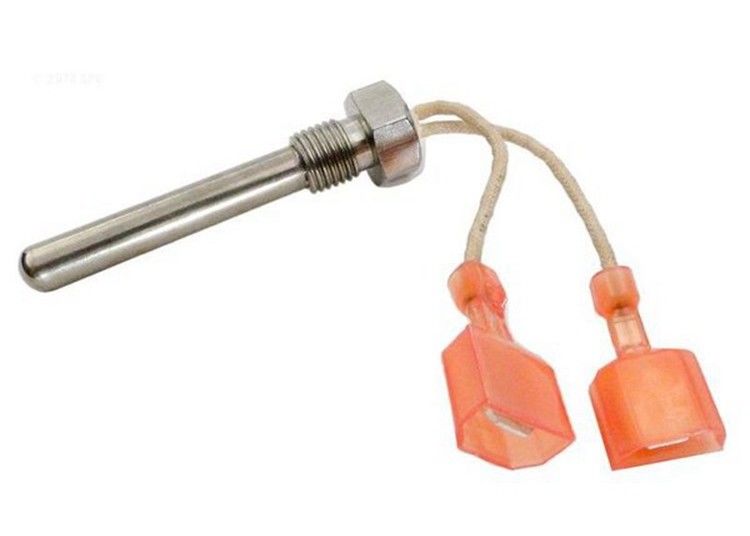

Αντικατάσταση αισθητήρα καυσαερίων στοίβας Pentair 42002-0024S Αισθητήρας θερμοκρασίας NTC για ηλεκτρικά συστήματα θέρμανσης πισίνας και σπα


Σύνδεσμος λήψης προδιαγραφών:NSAB1802JD8-650T2I SPEC.pdf
Μέθοδος εγκατάστασης σύνδεσμος λήψης:Stack Flue Sensor Insulation.pdf





Περιγραφή



Ένας αισθητήρας καυσαερίων στοίβας, που βρίσκεται στην γωνία εξάτμισης ενός θερμαντήρα πισίνας, εμποδίζει την έξοδο καυσαερίων να υπερβεί τους 500°F.Όταν αυτό αποτύχει, το σύστημά σας θα εμφανίσει κωδικούς σφάλματος E05 ή E06 για να υποδείξει ότι ο αισθητήρας καπναγωγών στοίβας πρέπει να αντικατασταθεί.

Αυτός ο ανταλλακτικός αισθητήρας καπναγωγών στοίβας από την Optimum Pool Technologies είναι συμβατός με τους θερμαντήρες MasterTemp, Max-E-Therm και άλλους θερμαντήρες Pentair Sta-Rite της Pentair.Έχει σχεδιαστεί ειδικά για να αντικαθιστά τον αισθητήρα καυσαερίων στοίβας θερμαντήρα Sta-Rite.

Τοποθεσία:Ο διακόπτης καυσαερίων εσωτερικού χώρου (ES2)/Αισθητήρας καπναγωγών στοίβας (SFS) βρίσκεται στον αγκώνα της εξάτμισης.



Διάσταση (mm)

Αντικατάσταση αισθητήρα καπναγωγών στοίβας Pentair 42002-0024S για ηλεκτρικά συστήματα θέρμανσης πισίνας και σπα 0

ΟΧΙ ΣΥΣΤΑΤΙΚΟ ΥΛΙΚΟ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ Q'TY ΠΑΡΑΤΗΡΗΣΗ
2-1 ΣΤΟΙΧΕΙΟ R200:8KΩ ±5% R150/250:5300K ±3% DDR 1 τμχ
2-2 ΣΥΡΜΑ ΜΟΛΥΒΔΟΥ TPEF AWG22*1C 320℃ 65 mm (Ασπρο )
2-3 ΕΠΕΝΔΥΣΗ Εποξική ρητίνη   (Μαύρος)
2-4 ΣΤΕΓΑΣΗ JM19105 Φ6.35*54.6+S13+24UNF SUS304 1 τμχ
2-5 ΤΕΡΜΙΝΟΛ AMP 250 #22-#18 2 ΤΕΜ (Το κόκκινο)


Εκτέλεση

ΟΧΙ Είδος Σημάδι Συνθήκες δοκιμής Ελάχ. Κανονική τιμή Μέγιστη. Μονάδα
4-1. Αντίσταση στους 200℃ R200

Ta=200±0,05℃

ΠΤ≦0,1mw

7.6 8 8.4
Αντίσταση στους 150℃ R150

Ta=150±0,05℃

ΠΤ≦0,1mw

/ 29,65 /
Αντίσταση στους 250℃ R250

Ta=250±0,05℃

ΠΤ≦0,1mw

/ 2.705 /
4-2. B Τιμή B150/250   5141 5300 5459 κ
4-3.

Διάλυση

Συντελεστής

σ Στον αέρα 3   / mw/℃
4-4. Χρονική σταθερά τ Στον αέρα / / 15 δευτ
4-5. Αντοχή μόνωσης / 500 VDC 100 / /
4-6. Αντοχή στην τάση / 1500V AC 5 / / Sec
4-7. Εύρος θερμοκρασίας λειτουργίας / / -30 / +300



Τέστ αξιοπιστίας


ΟΧΙ Είδος Τεχνικές απαιτήσεις Συνθήκες και μέθοδος δοκιμής
5-1. Υψηλή θερμοκρασία.Δοκιμή

DR/R25£±3%

DB/B£±3%

Καμία αλλαγή με την τάση αντοχής,
Απόδοση insalution.
Εμφάνιση χωρίς φθορές.

105±5℃,1000±24 ώρες
5-2. Χαμηλή θερμοκρασία.tes -30±5℃,1000±24 ώρες
5-3. Ανθεκτική δοκιμή υγρασίας Αποθηκεύστε σε περιβάλλον 65±2℃,90%-95% RH για 1000±24 ώρες
5-4. Θερμ.δοκιμή κύκλου Τοποθετήστε το δείγμα στους -30 ℃ για 10 λεπτά, στους 25 ℃ για 10 λεπτά και στους 100 ℃ για 10 λεπτά.και επαναλάβετε για 5 φορές.
5-5 Δοκιμές εφελκυσμού

Μετά τη δοκιμή εφελκυσμού, ο αισθητήρας πρέπει να είναι
καμία ζημιά και καμία πτώση.μηδενική ισχύς
Ο ρυθμός αλλαγής αντίστασης πρέπει να είναι μικρότερος
από ±1% σε 25℃

Σφίξτε το καλώδιο σε απόσταση 50 mm από την εσωτερική άκρη του ακροδέκτη του συνδετήρα και, στη συνέχεια, βάλτε στατική τάση 10N μεταξύ του ακροδέκτη και του καλωδίου για 1 λεπτό, κατά μήκος της αξονικής κατεύθυνσης. Μετά τη δοκιμή, ελέγξτε εάν υπάρχει σκασμένο καλώδιο, πέσει ή ζημιά και μετρήστε το μηδέν δύναμη ρε.
5-6 Πιλοτικό τεστ

Καμία τεχνική βλάβη.μηδενική ισχύς
Ο ρυθμός αλλαγής αντίστασης πρέπει να είναι μικρότερος από ±1% σε 25℃

Ρίξτε τον αισθητήρα από ένα μέτρο ύψος μέσω αξονικής και πλευρικής κατεύθυνσης στο τσιμεντένιο δάπεδο, κάθε φορά για 5 φορές. Στη συνέχεια ελέγξτε την εμφάνιση και μετρήστε την αντίσταση μηδενικής ισχύος στους 25℃
5-7 Δοκιμή κραδασμών Εύρος συχνοτήτων: 10-500 HZ, επιταχυνόμενη ταχύτητα: 10 g, χρόνος σάρωσης συχνότητας: X και Y για 30 λεπτά. ανάκτηση για 4 ώρες μετά τη δοκιμή, οπτική επιθεώρηση της εμφάνισης του αισθητήρα και μέτρηση αντίστασης μηδενικής ισχύος σε 25℃



6.1Κατά τη διαδικασία αποθήκευσης και μεταφοράς, το ύψος ανά στοίβα δεν υπερβαίνει τα 4 προϊόντα CTN.
6.2Διατίθεται με όλους τους τρόπους μεταφοράς, αλλά αποφύγετε τη βροχή, το χιόνι από άμεση ή έμμεση έκπλυση και μηχανικές βλάβες.

6.3Τα προϊόντα πρέπει να αποθηκεύονται σε θερμοκρασία περιβάλλοντος - 10 ℃ / + 40 ℃, η σχετική υγρασία δεν είναι μεγαλύτερη από 80%, το περιβάλλον δεν πρέπει να έχει οξύ, αλκάλιο και αέριο διάβρωσης ή ραδιενεργή πηγή.


Προσοχή στη λειτουργία

7.1Θα φέρει επιπλέον θερμότητα και θα επηρεάσει την ακρίβεια της δοκιμής όταν το ρεύμα διέρχεται από τον αισθητήρα, με γνώμονα αυτό πριν από την επιλογή του αισθητήρα.
7.2Όταν το προϊόν μετακινείται, ο χειρισμός της εγκατάστασης πρέπει να γίνεται απαλά για να αποφευχθεί η ζημιά που προκαλείται από το τράβηγμα του προϊόντος.
7.3Η παραμόρφωση του προϊόντος, η οξείδωση και άλλα φαινόμενα, δεν μπορούν να χρησιμοποιηθούν, ώστε να μην επηρεαστεί η ακρίβεια της θερμοκρασίας.
7.4Οι υπερβολικές διακυμάνσεις θερμοκρασίας θα πρέπει να αποφεύγονται εντός του εύρους θερμοκρασίας λειτουργίας.
7.5Μην το χρησιμοποιείτε σε διαβρωτικά αέρια (όπως CO2,NH3,SOX,NOX κ.λπ.) πέρα ​​από καθορισμένες συνθήκες.
7.6Μην χρησιμοποιείτε σε ηλεκτρόλυση, αλάτι, όξινους, αλκαλικούς και οργανικούς διαλύτες πέρα ​​από καθορισμένες συνθήκες.
7.7Στην οριακή θερμοκρασία, το προϊόν μπορεί να αντέξει βραχυπρόθεσμα το σοκ σε πολύ υψηλή ή πολύ χαμηλή θερμοκρασία, αλλά δεν μπορεί να βάλει το προϊόν στην οριακή θερμοκρασία για μεγάλο χρονικό διάστημα, προκειμένου να αποφευχθεί η μείωση της διάρκειας ζωής του προϊόντος.

Εάν χρειάζεστε βοήθεια, συμβουλευτείτε το προσωπικό πωλήσεων ή τους μηχανικούς μας, σας ευχαριστούμε!
