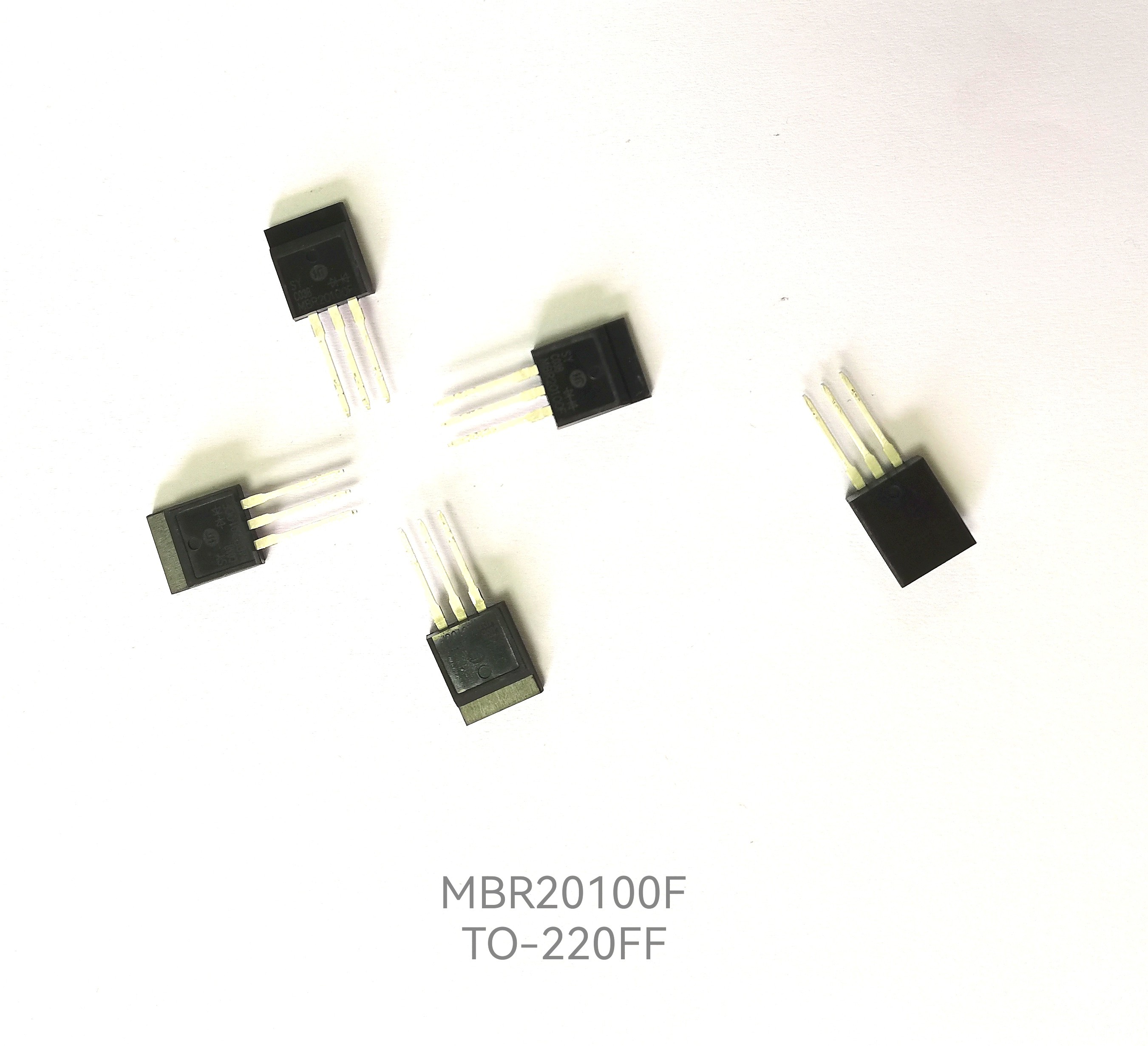

Υψηλής τάσης δίοδος Schottky αντίστασης για την παροχή ηλεκτρικού ρεύματος διακοπτών υψηλής συχνότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan Κίνα |
| Μάρκα: | Uchi |
| Πιστοποίηση: | CE / RoHS / ISO9001 / UL |
| Αριθμό μοντέλου: | MBR20100 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | διαπραγμάτευση |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Συσκευασία/διαπραγμάτευση εξαγωγής |
| Χρόνος παράδοσης: | διαπραγμάτευση |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 2000000 το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Δίοδος Schottky | Χαρακτηριστικά γνωρίσματα: | Προϊόν RoHS |
|---|---|---|---|
| Τύπος συσκευασίας: | Μέσω της τρύπας | Το μέγιστο διαβιβάζει το ρεύμα: | 30A, 30A |
| Το μέγιστο διαβιβάζει την τάση: | 0.9V, 0.9V | Μέγιστη αντίστροφη τάση: | 200V |
| Υψηλό φως: | Υψηλής τάσης δίοδος Schottky αντίστασης,ISO9001 επικυρωμένη δίοδος Schottky,200V μέσω της διόδου τρυπών |
||
Περιγραφή προϊόντων
Δίοδος Schottky με αντίσταση υψηλού ρεύματος για τροφοδοτικό με διακόπτη υψηλής συχνότητας
MBR20100.pdf
Η δομή του εσωτερικού κυκλώματος ενός τυπικού ανορθωτή Schottky βασίζεται σε ένα ημιαγωγικό υπόστρωμα τύπου Ν, πάνω στο οποίο σχηματίζεται ένα Ν-επιταξιακό στρώμα με αρσενικό ως προσμίκτη.Η άνοδος χρησιμοποιεί υλικά όπως μολυβδαίνιο ή αλουμίνιο για την κατασκευή του στρώματος φραγμού.Το διοξείδιο του πυριτίου (SiO2) χρησιμοποιείται για την εξάλειψη του ηλεκτρικού πεδίου στην περιοχή των άκρων και τη βελτίωση της τιμής τάσης αντοχής του σωλήνα.Το υπόστρωμα τύπου Ν έχει πολύ μικρή αντίσταση στην κατάσταση και η συγκέντρωσή του σε ντόπινγκ είναι 100% υψηλότερη από αυτή της στρώσης Η.Κάτω από το υπόστρωμα σχηματίζεται ένα στρώμα καθόδου N+ για να μειωθεί η αντίσταση επαφής της καθόδου.Με την προσαρμογή των δομικών παραμέτρων, σχηματίζεται ένα φράγμα Schottky μεταξύ του υποστρώματος τύπου Ν και του μετάλλου της ανόδου, όπως φαίνεται στο σχήμα.Όταν εφαρμόζεται μπροστινή πόλωση και στα δύο άκρα του φράγματος Schottky (το μέταλλο ανόδου συνδέεται με τον θετικό πόλο του τροφοδοτικού και το υπόστρωμα τύπου Ν συνδέεται στον αρνητικό πόλο του τροφοδοτικού), το στρώμα φραγμού Schottky στενεύει και η εσωτερική του αντίσταση γίνεται μικρότερη.Διαφορετικά, εάν Όταν εφαρμόζεται αντίστροφη πόλωση και στα δύο άκρα του φραγμού Schottky, το στρώμα φραγμού Schottky γίνεται ευρύτερο και η εσωτερική του αντίσταση γίνεται μεγαλύτερη.
Χαρακτηριστικά
1. Κοινή δομή καθόδου
2. Χαμηλή απώλεια ισχύος, υψηλή απόδοση
3. Υψηλή Λειτουργική Θερμοκρασία Διασταύρωσης
4. Δακτύλιος προστασίας για προστασία από υπέρταση, Υψηλή αξιοπιστία
5. Προϊόν RoHS
Εφαρμογές
1. Διακόπτης υψηλής συχνότητας Τροφοδοτικό
2. Δίοδοι ελεύθερων τροχών, εφαρμογές προστασίας πολικότητας
ΤΑ ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
|
IF(AV) |
10(2×5)Α |
|
VF (μέγ.) |
0,7V (@Tj=125°C) |
|
Tj |
175 °C |
|
VRRM |
100 V |
ΜΗΝΥΜΑ ΠΡΟΪΟΝΤΟΣ
|
Μοντέλο |
Βαθμολόγηση |
Πακέτο |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
ΤΟ-263 |
|
MBR10100R |
MBR10100R |
ΤΟ-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
ΑΠΟΛΥΤΕΣ ΒΑΘΜΟΛΟΓΙΕΣ (Tc=25°C)
|
Παράμετρος |
Σύμβολο |
αξία |
Μονάδα |
||
|
Επαναλαμβανόμενη μέγιστη αντίστροφη τάση |
VRRM |
100 |
V |
||
|
Μέγιστη τάση μπλοκαρίσματος DC |
VDC |
100 |
V |
||
|
Μέσο προς τα εμπρός ρεύμα |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
ανά συσκευή
ανά δίοδο |
IF(AV) |
10 5 |
ΕΝΑ |
|
Μη επαναλαμβανόμενο ρεύμα υπέρτασης προς τα εμπρός 8,3 ms μονό ημιημιτονοειδές κύμα (Μέθοδος JEDEC) |
IFSM |
120 |
ΕΝΑ |
||
|
Μέγιστη θερμοκρασία διασταύρωσης |
Tj |
175 |
°C |
||
|
Εύρος Θερμοκρασίας Αποθήκευσης |
TSTG |
-40~+150 |
°C |
||
