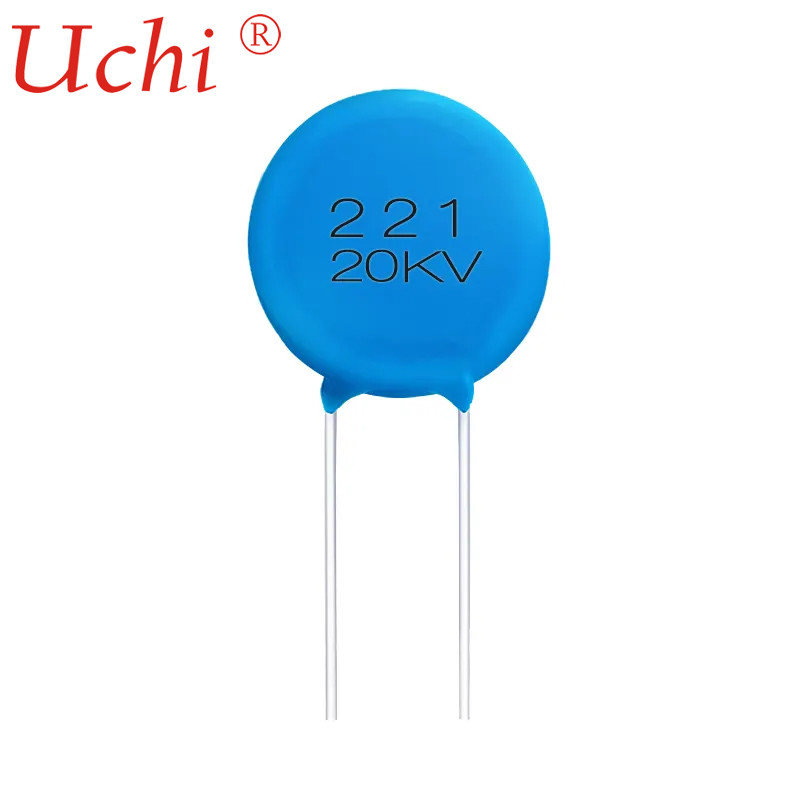

Κεραμικοί πυκνωτές δίσκων υψηλής τάσης, πυκνωτής μορφής 221K δίσκων

Περιγραφή προϊόντων

Κεραμικός πυκνωτής εξοπλισμών 221k ακτίνας X πυκνωτών υψηλής τάσης

Περιγραφή

Κατηγορία 2 κεραμικοί πυκνωτές

Η κατηγορία 2 κεραμικοί πυκνωτές έχει έναν διηλεκτρικό με υψηλό permittivity και επομένως μια καλύτερη ογκομετρική αποδοτικότητα από την κατηγορία 1 πυκνωτές, αλλά χαμηλότερες ακρίβεια και σταθερότητα. Κεραμικός ο διηλεκτρικός χαρακτηρίζεται από μια μη γραμμική αλλαγή της ικανότητας πέρα από τη σειρά θερμοκρασίας. Η αξία ικανότητας εξαρτάται επίσης από την εφαρμοσμένη τάση. Είναι κατάλληλοι για την παράκαμψη, τη σύζευξη και την αποσύζευξη των εφαρμογών ή για τα διακριτικά κυκλώματα συχνότητας όπου οι χαμηλές απώλειες και η υψηλή σταθερότητα της ικανότητας είναι λιγότερο σημαντικές. Εκθέτουν χαρακτηριστικά microphony.

Η κατηγορία 2 πυκνωτές αποτελείται από τα σιδηροηλεκτρικά υλικά όπως titanate βάριου (BaTiO
3) και κατάλληλες πρόσθετες ουσίες όπως το πυριτικό άλας αλουμινίου, το πυριτικό άλας μαγνήσιου και το οξείδιο αλουμινίου. Αυτή η κεραμική έχει υψηλό πολύ υψηλό permittivity (200 έως 14.000), το οποίο εξαρτάται από τη δύναμη τομέων. Ως εκ τούτου η αξία ικανότητας της κατηγορίας 2 πυκνωτές είναι μη γραμμική. Εξαρτάται από τη θερμοκρασία και την τάση που εφαρμόζονται. Επιπλέον κατηγορία 2 ηλικία πυκνωτών με τον καιρό.

Εντούτοις, υψηλό permittivity υποστηρίζει τις υψηλές τιμές ικανότητας στις μικρές συσκευές. Η κατηγορία 2 πυκνωτές είναι σημαντικά μικρότερη από την κατηγορία 1 συσκευές στην ίσες εκτιμημένες ικανότητα και την τάση. Είναι κατάλληλοι για τις εφαρμογές που απαιτούν τον πυκνωτή για να διατηρήσουν μόνο μια ελάχιστη αξία της ικανότητας, παραδείγματος χάριν, που αποθηκεύει και που φιλτράρει στις παροχές ηλεκτρικού ρεύματος και τη σύζευξη και την αποσύζευξη των ηλεκτρικών σημάτων.

Η κατηγορία 2 πυκνωτές ονομάζεται σύμφωνα με την αλλαγή στην ικανότητα πέρα από τη σειρά θερμοκρασίας. Η ευρύτατα χρησιμοποιημένη ταξινόμηση είναι βασισμένη στο EIA rs-198 τυποποιημένο και χρησιμοποιεί έναν τριψήφιο κώδικα. Ο πρώτος χαρακτήρας είναι ένα γράμμα που δίνει τη λειτουργούσα θερμοκρασία χαμηλών σημείων. Ο δεύτερος δίνει τη λειτουργούσα θερμοκρασία υψηλών σημείων, και ο τελικός χαρακτήρας δίνει την αλλαγή ικανότητας πέρα από εκείνη την σειρά θερμοκρασίας:

Κατηγορία 2 κεραμικοί πυκνωτές

Σύστημα κώδικα που θεωρεί στο EIA rs-198 για κάποιες σειρές θερμοκρασίας και έμφυτη αλλαγή της ικανότητας

Για παράδειγμα, ένας πυκνωτής Z5U θα λειτουργήσει από +10 °C σε +85 °C με μια αλλαγή ικανότητας στο περισσότερο +22% σε −56%. Ένας πυκνωτής X7R θα λειτουργήσει από −55 °C σε +125 °C με μια αλλαγή ικανότητας το πολύ-πολύ ±15%.

Κάποια συνήθως χρησιμοποιημένη κατηγορία 2 κεραμικά υλικά πυκνωτών παρατίθεται κατωτέρω:

X8R (−55/+150, ΔC/C0 = ±15%),
X7R (−55/+125 °C, ΔC/C0 = ±15%),
X5R (−55/+85 °C, ΔC/C0 = ±15%),
X7S (−55/+125, ΔC/C0 = ±22%),
Y5V (−30/+85 °C, ΔC/C0 = +22/−82%),
Z5U (+10/+85 °C, ΔC/C0 = +22/−56%),

Ηλεκτρονικές αποδόσεις

Φωτογραφίες προϊόντων
