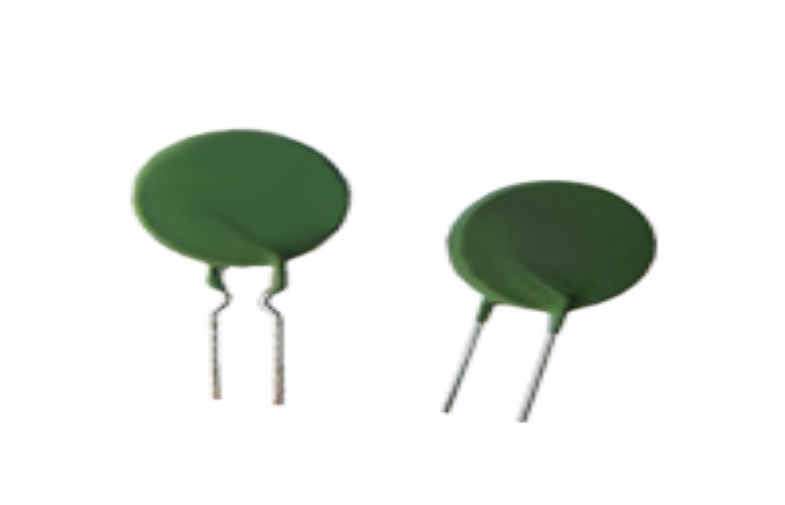

1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία

1000V High Voltage 1k ohm PTC Thermistor For LED Over-current Protection
1000V High Voltage 1k ohm PTC Thermistor For LED Over-current Protection

Μεγάλες Εικόνας :  1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία Καλύτερη τιμή

Λεπτομέρειες:

Τόπος καταγωγής: Dongguan, guangdong, Κίνα
Μάρκα: UCHI
Πιστοποίηση: UL,SGS,ROHS
Αριθμό μοντέλου: MZ11A11D75C1100RM1000V

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 5000pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χύμα
Χρόνος παράδοσης: 7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal, Western Union, γραμμάριο χρημάτων
Δυνατότητα προσφοράς: 600,000,000PCS το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

high temperature thermistor

,

positive temperature coefficient thermistor

1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία



Γρήγορες λεπτομέρειες



Υποχωρητικός με το ITU-τ K20 K21 K45

--Βασικά κύματα αστραπής επιπέδων (10/700μs)
--Βασική επαγωγή δύναμης επιπέδων (600V, 1A, 0.2S)
--Κριτήρια A/B επαφών δύναμης (230V, 15min.)
Κατάλληλος για τη συνεχή σύνδεση στην κύρια τάση 110/230 VAC στο σκονταμμένο (υψηλός ωμικός) όρο.
Η στρογγυλή χωρίς μόλυβδο θερμική αντίσταση δίσκων διαθέσιμη για τη συνδυασμένη χρήση PTC και της αρχικής προστασίας, π.χ. δηλητηριάζει με αέρια το ανασχετικό μέσο.
Χαρακτηριστική αντίσταση @25C (R25) 10 ωμ, 12 ωμ, 18 ωμ, 20 ωμ, 25 ωμ, 50 ωμ, 55 ωμ.
Ταίριασμα διαθέσιμο τη στενή ανοχή αντίστασης.
Σφιχτή ανοχή αντίστασης που διατηρείται μετά από τη μετατροπή.
Αμελητέα κλίση αντίστασης μετά από να συγκολλήσει ή να μεταστρέψει.





Περιγραφή



Αυτή η σειρά κεραμικών PTC (θετικός συντελεστής θερμοκρασίας) θερμικών αντιστάσεων βοηθά να παρέχει την προστασία ενάντια στο σταυρό δύναμης, τα κύματα επαγωγής δύναμης και το κύμα φωτισμού που καθορίζονται στη ITU, Telcordia, UL. Διαθέσιμο στο τσιπ, ακτινωτός-μολυβδούχος ντυμένη και μη-ντυμένη, SMD, ζευγαρώνει την κάθετη επιφάνεια τοποθετεί τη διαμόρφωση. PTC overcurrent θερμικών αντιστάσεων ο προστάτης παρέχει την αντιστρέψιμη, self-resetting προστασία ενάντια over-currents των μονάδων προστάτη γραμμών τηλεπικοινωνιών, βελτιώνει την αξιοπιστία των εγκαταστάσεων συνήθειας και του εξοπλισμού δικτύων.
Οι κεραμικές PTC θερμικές αντιστάσεις μπορούν να βρεθούν την επανατοποθετήσιμη προστασία γραμμών στην ανταλλαγή, τα καυτά σημεία και τους κωδωνοκρούστες, τις τροφές μπαταριών, τους μετασχηματιστές και τα κυκλώματα ηλεκτρονόμων. Επίσης χρησιμοποιημένος εκτενώς για να προστατεύσει το πακέτο μπαταριών του κινητού τηλεφώνου από την υπερφόρτωση στη χερσαία και ραδιο κινητή επικοινωνία.

Οι προηγμένες εξελίξεις στον εξοπλισμό τηλεπικοινωνιών τα τελευταία χρόνια έχουν αλλάξει ριζικά τις απαιτήσεις προστασίας και της ανταλλαγής και του εξοπλισμού συνδρομητών. Η PTC θερμική αντίσταση πρέπει να προστατεύσει το κύκλωμα τηλεφωνικών γραμμών από overcurrent, το οποίο μπορεί να προκληθεί από τα ακόλουθα παραδείγματα:
Τα κύματα λόγω του φωτισμού χτυπούν επάνω ή κοντινός στις εγκαταστάσεις γραμμών.
Η βραχυπρόθεσμη επαγωγή της εναλλασσόμενης τάσης από τα adjactent ηλεκτροφόρα καλώδια ή τα συστήματα σιδηροδρόμων, προκάλεσε συνήθως πότε αυτά τα γραμμές ή συστήματα αναπτύσσουν τα ελαττώματα
Απευθείας επαφή μεταξύ των τηλεφωνικών γραμμών και των ηλεκτροφόρων καλωδίων.
Για να παρέχει την καλή προστασία υπό τέτοιους όρους, μια PTC θερμική αντίσταση συνδέεται σωρηδόν με κάθε γραμμή, συνήθως ως δευτεροβάθμια προστασία Εντούτοις, ακόμη και με την αρχική προστασία γραμμών (συνήθως ένας εκφόρτισης αερίου σωλήνας), η PTC θερμική αντίσταση πρέπει να ικανοποιήσει τις αυστηρές απαιτήσεις.
Οι σφυγμοί κύματος μέχρι 2KV μπορούν να εμφανιστούν και προκειμένου να αντισταθεί η βραχυπρόθεσμη επαγωγή ισχύος, η PTC θερμική αντίσταση πρέπει να αντισταθεί τις υψηλές τάσεις. Εάν η γραμμή έχει την αρχική προστασία, 220V 300V PTC στη θερμική αντίσταση είναι επαρκές. Χωρίς αρχική προστασία, 600V PTC η συσκευή είναι απαραίτητη. Μπορούμε να κατασκευάσουμε μια σειρά PTC θερμικής αντίστασης που ικανοποιεί και τις δύο απαιτήσεις.




Εφαρμογή


Ισχύει στους διάφορους τύπους φθορισμού λαμπτήρα, ηλεκτρονικών ερμάτων και ηλεκτρονικών λαμπτήρων εξοικονόμησης ενέργειας. PTC μπορεί να συνδεθεί πέρα από το αντηχείο λαμπτήρων χωρίς αλλαγή των κυκλωμάτων. Μπορεί να αλλάξει τη σκληρή έναρξη του έρματος και του ηλεκτρονικού λαμπτήρα εξοικονόμησης ενέργειας στην προθερμασμένη έναρξη και ο καιρός προθέρμανσης της ίνας μπορεί να έρθει μέχρι 0.4-2 δευτερόλεπτα, τα οποία θα επεκτείνουν τη ζωή υπηρεσιών του φθορισμού σωλήνα από πάνω από 4 φορές.



Προδιαγραφή



1, σύμβολο για τα προϊόντα

1-1, σύμβολο για τα προϊόντα



                 MZ11

Σημείωση



Σύμβολα επιχείρησης

 MZ11 αριθμός τύπων

2, προδιαγραφές της εμφάνισης



1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία 0



2-1, διαστάσεις (χιλ.)

Αριθμός

Όνομα

Τεχνικές απαιτήσεις

Μόλυβδοι

Δ

Διάμετρος της αντίστασης

11.0max

□Straight



□Axis που διαμορφώνονται



■In-διαμόρφωση

Τ

Πάχος της αντίστασης

5.0max

Λ

Μήκος της θρυαλλίδας

Min20

W

Απόσταση μεταξύ των θρυαλλίδων

5.0±0.5

δ

Διάμετρος της θρυαλλίδας

0.6±0.05

2-2. Επίστρωμα

Επίστρωμα

Υλικό

Χρώμα

□No επίστρωμα

■PF ρητίνη

□Silicon



■Yellow




3, ηλεκτρική απόδοση

Αριθμός

Στοιχεία

Τεχνικές απαιτήσεις

Όροι δοκιμής

3-1

Ανθεκτικός για μηδέν

Εκτιμημένη δύναμη

1100Ω±20%

Θερμοκρασία ατμόσφαιρας: 25±2℃

Ακρίβεια της δοκιμής: ±0.5%

3-2

Πέρα από την τάση

Αντίσταση

≥1000V

ΔR/Rν ≤20%



Αρχικό ρεύμα: ≥200mA, αρχική τάση: 220VAC, το ισχύω επάνω για 7s, και έπειτα η αλλαγή σε υψηλό voltage800VAC, για 6s.the παρουσιάζονται ως εξής: Η παραμονή υπό τους όρους της κανονικών θερμοκρασίας και της υγρασίας για 4-5 ώρες, και ελέγχει έπειτα το RN πάλι.

3-3

Πέρα από το ρεύμα

αντίσταση



≥1000mA

ΔR/Rν ≤20%



Αρχικό ρεύμα: ≥600mA, τάση 220VAC, ανάψτε το κύκλωμα για 1 λεπτό μετά από κάθε 5minutes, σβήστε, και επαναλάβετε αυτήν την λειτουργία για 20 φορές. Το βάλτε υπό τους όρους της κανονικών θερμοκρασίας και της υγρασίας για 4-5 ώρες και ελέγξτε έπειτα το RN πάλι

3-5

Θερμοκρασία κιουριού

75℃

Ελέγξτε τη θερμοκρασία 2 φορές στο RN.



4, άλλη απόδοση

Αριθμός

Στοιχεία

Τεχνικές απαιτήσεις

Όροι δοκιμής

4-1

Εμφάνιση

Καμία αξιοπρόσεχτη ατέλεια,

όπως, φυσαλίδες και

τρύπες μικροϋπολογιστών, κ.λπ. Αριθ.

ορατή ζημία αυτή

μπορέστε να μειώσετε την απόδοσή του το σύμβολο είναι σαφές

Οπτικός έλεγχος

4-2

Συγκόλληση

Έχει κονσερβοποιήσει ομοιόμορφα

 και με τις ομαλές συγκολλήσεις,

και η επικασσιτερωμένη περιοχή

95%

Κάνετε τη δοκιμή χορηγώντας GB2423-28 του TA, βάλτε την ενίσχυση συγκόλλησης στο τέλος faze και την ενυδάτωσε στη λύση κασσίτερου 230℃ με την απόσταση μόνο 5mm στο PTC σώμα επάνω από τη λύση, και διατηρεί για 3-5s.

4-3

Αντίσταση θερμότητας

Ελέγξτε την παραλλαγή

ποσοστό αντίστασης

πριν και μετά από

δοκιμή

ΔR/Rν ≤20%

Κάνετε τη δοκιμή σύμφωνα με GB2423-28 της φυματίωσης stsy κάτω από την κανονικές θερμοκρασία και την υγρασία για 4-5 ώρες, και ελέγξτε έπειτα το RN πάλι. Βυθίζοντας τερματικά σε ένα βάθος 15mm σε ένα συγκολλώντας λουτρό 255℃±10℃, και στη θέση 6mm μακριά από PTC boby για 3±0.5s

4-4

Ένταση στο τέλος θρυαλλίδων

Ελέγξτε την παραλλαγή

ποσοστό αντίστασης

πριν και μετά από

δοκιμή

ΔR/Rν ≤20%

Κανένας ξεσπήστε

Κάνετε τη δοκιμή σύμφωνα με GB2423-29 του U

Δοκιμή UA: Στερεώστε το σώμα και εφαρμόστε μια δύναμη βαθμιαία σε κάθε μόλυβδο μέχρι 10N και κρατά έπειτα για 10sec.hold το σώμα και εφαρμόζει μια δύναμη σε κάθε μόλυβδο μέχρι 90° αργά 5N στην κατεύθυνση του άξονα μολύβδου και έπειτα το keey για 10sec, και κάνετε αυτό στην αντίθετη κατεύθυνση επαναλαμβάνει για άλλο τερματικό.





Αρίθμηση 5.0 μερών





MZ 6 Β 06D 120C 47R Ν 265V

① ② ③ ④ ⑤ ⑥ ⑦ ⑧



Θερμικές αντιστάσεις ① MZ-ptc

② σύμβολο για τα προϊόντα: 66mm 8≥8mm

③ το προϊόν εφαρμόζει το πεδίο:  Α-προετοιμάστε μια καυτή έναρξη, ηλεκτρική ενέργεια β-συμπεριφοράς για να ρεύσετε μια προστασία, αισθητήρας γ-θερμοκρασίας

④ διάμετρος (χιλ.): 08D8mm

⑤ Temp κιουριού (℃): 120C-120℃

⑥ ανθεκτικός για τη χωρίς Φ.Π.Α δύναμη (Ω): 47R-47Ω 4R7-4.7Ω

⑦ ανοχή του RN: K±10% M±20% N±30%

⑧ μέγιστη λειτουργούσα τάση (Β): Vmax- 265V

            Πέρα από την τάση που αντιστέκεται (Β): 265V













































6.0 R-T καμπύλη

1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία 1





Ανταγωνιστικό πλεονέκτημα:



  1. Ανεφοδιασμός εργοστασίων άμεσα

  2. Ολοκληρωμένα πιστοποιητικά όπως UL, VDE, SGS, κ.λπ. και υψηλός - ποιότητα διαθέσιμη

  3.  Γρήγορη παράδοση

  4. Καλύτερες υπηρεσίες μεταπωλήσεων

  5. COem & ODM διαθέσιμοι



1000V PTC ωμ υψηλής τάσης 1k θερμική αντίσταση για Over-current των οδηγήσεων την προστασία 2
